РТИ – резинотехнические изделия, в разговоре просто резинотехника: детали и полотна из резины, которые закрывают зазоры, подают жидкости и газы, передают вращение и несут груз. У каждого изделия свой ГОСТ и своя запись обозначения.
Прокладки и неподвижные стыки – техпластина, шнур резиновый, шнур гернитовый и кольца; валы, цилиндры и штоки – манжеты; подача сред – рукава; транспортировка и привод – лента конвейерная и ремни клиновые; работа с током – коврики диэлектрические.

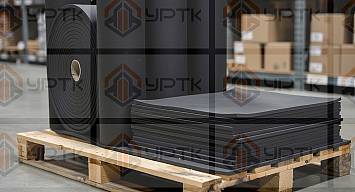

Прокладки фланцев, люков и крышек, подкладки и настилы делают из техпластины по ГОСТ 7338-90 для узлов с давлением от 0,05 до 0,1 МПа. Марку выбирает среда: ТМКЩ работает с водой, растворами солей, кислотами и щёлочами до 20 %, воздухом, МБС – с маслами, топливом на нефтяной основе и бензином. Ткань внутри даёт армированная пластина; резину на отвал, силиконовую пластину и резину вакуумную выпускают по техническим условиям изготовителей. В записи «2Н-I-ТМКЩ-С-3» цифра 2 – класс, Н – вид (неформовая пластина, формовая – Ф), I – тип без ткани, С – средняя твёрдость, 3 – толщина в миллиметрах. Тонкие прокладки идут из 2 и 3 мм, люки и подкладки – из 4 и 5 мм, настилы – из 10 мм. Пример – рулон ТМКЩ-С 3 мм.

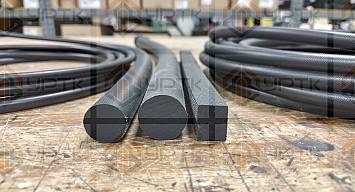

Паз под крышку или люк уплотняет шнур резиновый по ГОСТ 6467-79. В записи «1-4С Ø 8» первая цифра – группа по давлению (1 – до 0,5 МПа, 2 – до 1,0 МПа), вторая – тип по среде (1 – растворы, вода и воздух, 2 – воздух и пар, 4 – масло и бензин), буква – твёрдость, 8 – диаметр. Сечение бывает круглым, маслобензостойким и прямоугольным и квадратным; шнур силиконовый идёт по техническим условиям. Стыки сборных элементов ограждающих конструкций зданий закрывает шнур гернитовый по ГОСТ 19177-81, пористая прокладка ПРП: ПРП-40 рассчитана на интервал от -40 до +70 °C, ПРП-60 – от -60 до +70 °C. В записи «ПРП-40.К-20.400» К – круглое сечение, 20 – диаметр в миллиметрах, 400 – группа плотности. Пример – шнур МБС 1-4С 8 мм.

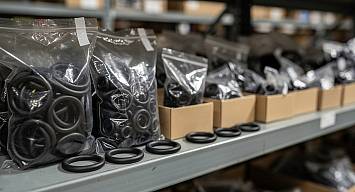

Кольца резиновые круглого сечения уплотняют гидравлические, смазочные и пневматические устройства: размеры задаёт ГОСТ 9833-73, резину – ГОСТ 18829-2017. В размере «020-025-30» 20 мм – диаметр штока, 25 мм – диаметр цилиндра, 30 означает сечение 3,0 мм; внутренний диаметр (19,5 мм) читают в таблице стандарта.

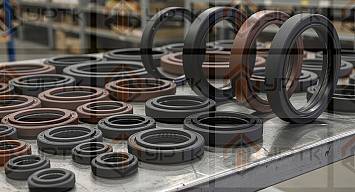

Вращающийся вал уплотняет армированная манжета по ГОСТ 8752-79: резиновое кольцо с металлическим каркасом и пружиной на кромке, тип 2 дополнен пыльником. В записи «1.2-30х52-1» стоят тип 1, исполнение 2, вал 30 мм, гнездо 52 мм и группа резины. Для масел и дизельного топлива до +150 °C есть манжеты из фторкаучука. Поршень, плунжер и шток при возвратно-поступательном ходе уплотняют гидравлические манжеты ГОСТ 14896-84 для давления до 50 МПа, пневматические ГОСТ 6678-72 для воздуха до 1 МПа и шевронные ГОСТ 22704-77, собираемые пакетом, стандарт рассчитан на давление до 63 МПа. Пример – манжета 1-100х80.

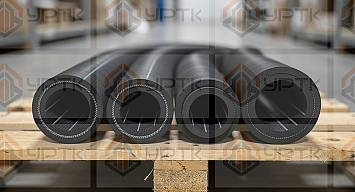

Рукава напорные по ГОСТ 10362-2017 (нитяное усиление) рассчитаны на 1,6 МПа (у диаметра 100 мм – 1,0 МПа), классов в них нет; в записи «16х25-1,6» стоят внутренний диаметр 16 мм, наружный 25 мм и давление в МПа. Рукава по ГОСТ 18698-79 (текстильный каркас) различаются классом в обозначении: Б (I) для бензинов, керосинов и масел, В (II) для технической воды и растворов, ВГ (III) для горячей воды, Г (IV) для воздуха и инертных газов, П (VII) для пищевых веществ, Пар-1 (X) для насыщенного пара. Напорно-всасывающий рукав ГОСТ 5398-2025 со спиралью рассчитан на вакуум 0,08 МПа, в записи «Б-2-50-5» диаметр 50 мм и давление 5 кгс/см². Газосварочный рукав ГОСТ 9356-75: класс I для ацетилена, городского газа, пропана и бутана, класс II для жидкого топлива, класс III для кислорода. Пример – рукав пропановый 6,3 мм.

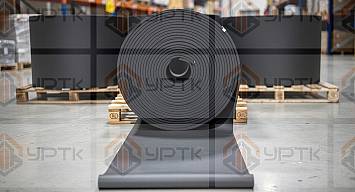

Лента конвейерная резинотканевая выпускается по ГОСТ 20-2018: ТК-200 типов 2.2 и 2Л (прокладка 200 Н/мм) и БКНЛ-65 типа 3 (55 Н/мм). Тип 2.2 рассчитан на уголь рядовой, глину и цемент кусками до 150 мм, типы 2Л и 3 – на лёгкие грузы. В записи «2.2-800-3-ТК-200-2-5-2-Б-РБ» идут тип, ширина 800 мм, число прокладок, ткань и обкладки 5 и 2 мм. Лента ПВХ ставится на небольшие конвейеры в помещениях, шевронная с V-образными выступами не даёт сыпучему грузу сползать на наклонном конвейере, пищевая бывает из резины класса П или из белого ПВХ. Пример – лента ТК-200 шириной 500 мм.

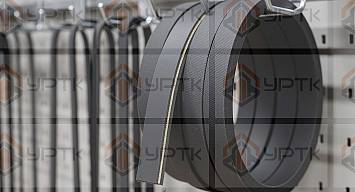

Вращение со шкива на шкив передают ремни клиновые по ГОСТ 1284.1-89 сечений Z (О), A (А), B (Б), C (В), D (Г) и E (Д). Сечение задаёт канавка шкива. В записи «C(В)-2500 IV» стоят сечение, расчётная длина Lp 2500 мм и класс IV по ГОСТ 1284.2-89; внутренняя длина равна Lp минус ΔL.

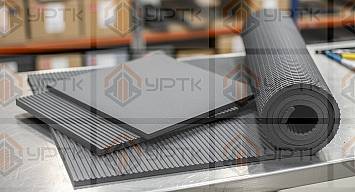

Коврик диэлектрический по ГОСТ 4997-75 – дополнительная защита: он нужен в закрытых установках свыше 1000 В (особо сырые помещения исключены) и в открытых, пока сухо. Толщина рифлёного полотна 6 мм, испытательное напряжение 20 кВ. Пример – коврик 750х750.
| Вид | Норматив | Исполнения и марки | Форма поставки | Единица продажи |
|---|---|---|---|---|
| Техпластина | ГОСТ 7338-90; отвал, силиконовая и вакуумная – по техническим условиям изготовителей | ТМКЩ-С, МБС-С, рулон 2Н, лист 2Ф, тип II, отвал, силиконовая, вакуумная | рулон, лист, полоса | кг или лист; армированная и вакуумная – кг; силиконовая – м²; отвал – шт |
| Шнур резиновый | ГОСТ 6467-79; силиконовый – по техническим условиям изготовителя | 1-1С, 1-2С, 1-4С, 2-4С, 1-5С; круглый, квадратный, прямоугольный, силиконовый | бухта или отрезок | кг |
| Кольца резиновые уплотнительные | ГОСТ 9833-73; резина по ГОСТ 18829-2017 | кольцо круглого сечения по типоразмеру, резина 7-В-14 | отдельное кольцо | шт |
| Шнур гернитовый (прокладка ПРП) | ГОСТ 19177-81 | ПРП-40 и ПРП-60, круглое К и прямоугольное П сечение | бухта или пачка | м |
| Рукава резиновые напорные | ГОСТ 10362-2017, 18698-79, 5398-2025, 9356-75 | нитяное усиление; классы Б, В, ВГ, Г, П, Пар-1; Б-2, В-2, П-2; I, II, III | бухта, пачка или отрезок | м |
| Лента конвейерная | ГОСТ 20-2018; ПВХ и шевронная – по данным изготовителей | ТК-200, БКНЛ-65, пищевая 2ПЛ и 4П, ПВХ, шевронная EP | рулон | м; ПВХ и белая пищевая – м² |
| Манжеты резиновые | ГОСТ 8752-79, 14896-84, 6678-72, 22704-77 | армированные, гидравлические, пневматические, шевронные | поштучно | шт |
| Коврики диэлектрические | ГОСТ 4997-75 | Ковер-1, квадраты и рулонная дорожка | квадрат, рулон | шт; дорожка – м |
| Ремни клиновые | ГОСТ 1284.1-89 | сечения Z(О), A(А), B(Б), C(В), D(Г), E(Д) | поштучно | шт |
Вода и растворы. ТМКЩ-С подходит для кислот и щёлочей до 20 % от -30 до +80 °C, шнур типа 1 – для растворов кислот и щелочей до 20 % (кроме азотной и уксусной кислот) от -30 до +50 °C. Рукав ГОСТ 18698-79 В (II) подаёт техническую воду до +50 °C, класса ВГ (III) – горячую до +100 °C.
Масла и топливо. МБС-С рассчитана на интервал от -30 до +80 °C, шнур типа 4 – от -30 до +50 °C, кольца из резины 7-В-14 – от -50 до +130 °C. Рукав ГОСТ 10362-2017 подаёт топлива от -50 до +70 °C и нефтяные масла от -50 до +100 °C.
Горячий воздух и пар. Шнур типа 2 (1-2С) выдерживает воздух до 90 °C и водяной пар до 140 °C. Силиконовые шнур и пластина по данным изготовителей работают от -60 до +250 °C, но не в маслах и бензине. Насыщенный пар подаёт рукав Пар-1 (X) до +143 °C при 0,3 МПа.
Вакуум. Резина вакуумная из смесей 7889 и 51-2062 уплотняет установки низкого и среднего вакуума, по данным изготовителей длительно от +8 до +70 °C.
Пищевые продукты. Рукав класса П (VII) подаёт спирт, вино, пиво, молоко и питьевую воду до +50 °C. Пищевая резинотканевая лента сделана из резины класса П, белая лента на ПВХ идёт с документом изготовителя; силиконовая пластина допускается к контакту с продуктами только партией из пищевой смеси с документом изготовителя.
На страницах масса бывает двух видов: расчётная по сечению или площади и плотности резины (пластины, шнуры, кольца) и справочная из таблиц стандартов (рукава, ленты, ремни, пневматические манжеты). Точная масса партии указана в документе о качестве.
Что такое РТИ? Резинотехнические изделия, или резинотехника: детали и полотна из резины для уплотнения, подачи сред и передачи движения. Норматив у каждого изделия свой.
Чем ТМКЩ отличается от МБС? Средой. ТМКЩ рассчитана на воду, растворы солей, кислоты и щёлочи до 20 %, воздух и азот, МБС – на масла, топливо на нефтяной основе и бензин.
Чем силиконовая пластина отличается от техпластины? Техпластина ТМКЩ и МБС описана в ГОСТ 7338-90 и рассчитана до +80 °C. Силиконовая пластина выпускается по техническим условиям изготовителей и по их данным работает от -60 до +250 °C, но не для масел и бензина.
Как читать размер кольца 020-025-30? Диаметр штока 20 мм, диаметр цилиндра 25 мм, сечение 3,0 мм; внутренний диаметр 19,5 мм указан в таблице стандарта. Пример – кольцо 020-025-30.
Чем рукав по ГОСТ 10362 отличается от ГОСТ 18698? У ГОСТ 10362-2017 нитяное усиление, классов нет, давление 1,6 МПа (у диаметра 100 мм – 1,0 МПа). У ГОСТ 18698-79 текстильный каркас, среду задаёт класс в обозначении, давление до 1,0 МПа.
Какую ленту взять для наклонного конвейера? Шевронную: V-образные выступы не дают сыпучему грузу сползать назад.
Для чего нужен диэлектрический коврик? Коврик диэлектрический по ГОСТ 4997-75 – дополнительная защита для закрытых установок свыше 1000 В, кроме особо сырых помещений, и для открытых при сухой погоде.
Рядом с РТИ по смыслу стоят паронит, паронит безасбестовый, шнур асбестовый и резиновый компенсатор.
