Шнур резиновый по ГОСТ 6467-79, он же резиновый шнур, шнур уплотнительный резиновый и шнур резиновый круглого сечения, служит для уплотнения неподвижных разъёмных соединений при давлении среды до 1,0 МПа и для защиты полостей от пыли и грязи. Сечение круглое, квадратное и прямоугольное.

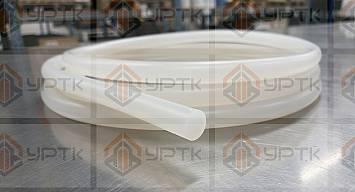

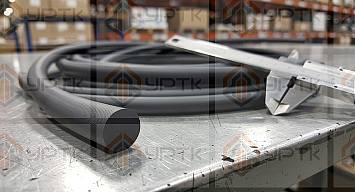

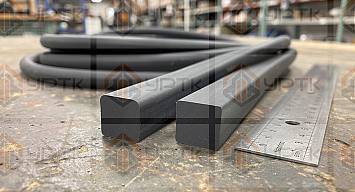

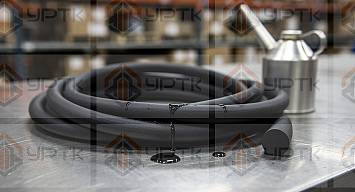

На сайте шнур разложен по разделам: круглый шнур 1-1С и 1-2С, шнур МБС для масла и бензина, прямоугольный и квадратный шнур и силиконовый шнур. Силиконовый в ГОСТ 6467-79 не входит, его выпускают по техническим условиям изготовителя.
Запись «Шнур 1-4С Ø 8 ГОСТ 6467-79»: первая цифра – группа (1 для давления до 0,5 МПа, 2 для давления до 1,0 МПа), вторая – тип от 1 до 6, буква – твёрдость (М малая, С средняя, П повышенная), Ø 8 – круглое сечение диаметром 8 мм.
Значит, «1-4С» – не «тип 1, группа 4». Слова «МБС» в стандарте нет: так рынок называет тип 4.
Таблица повторяет табл. 1 стандарта; на сайте есть типы 1, 2, 4 и 5.
| Тип | Температурный интервал, °C | Рабочая среда | На сайте |
|---|---|---|---|
| 1 – кислотощелочестойкий | от -30 до +50 | растворы кислот и щелочей до 20 % (кроме азотной и уксусной), вода, воздух, инертные газы | есть |
| 2 – теплостойкий | от -30 до +140 | воздух, азот и инертные газы до 90 °C, водяной пар до 140 °C | есть |
| 3 – морозостойкий | от -45 до +50 | воздух, азот, инертные газы | нет |
| 4 – маслобензостойкий | от -30 до +50 | масло или бензин | есть |
| 5 – унифицированный | от -50 до +50 | среды типов 1, 3 и 4, дизельные масла и дизельное топливо | есть |
| 6 – для контакта с продуктами питания | от -30 до +50 | соприкосновение с продуктами питания | нет |
Тип выбирают по среде: вода, воздух и растворы кислот и щелочей – тип 1, пар – тип 2, масло или бензин – тип 4. Если в узле встречаются масло, топливо, вода и мороз, смотрят тип 5 (среды типов 1, 3 и 4, дизельное топливо, от -50 до +50 °C). Для масла и бензина – например, МБС 1-4С 8 мм. Группа 2 на сайте есть у 2-4С, остальные марки – группы 1.
Диаметры и стороны квадрата идут рядом от 2,0 до 63 мм (п. 1.2), номиналы 3, 6 и 7 мм допускаются по п. 1.5 для узлов в эксплуатации по согласованию, прямоугольные размеры заданы табл. 2. В таблице допуск для твёрдости С (табл. 3), радиус изгиба 5d (табл. 6) и расчётная масса 1 м. Пример – шнур 1-1С 8 мм.
| Диаметр, мм | Отклонение (С), мм | Мин. радиус изгиба 5d, мм | Расчётная масса 1 м, кг |
|---|---|---|---|
| 2 | ±0,2 | 10 | 0,004–0,005 |
| 3 | ±0,3 | 15 | 0,009–0,011 |
| 4 | ±0,4 | 20 | 0,016–0,019 |
| 5 | ±0,4 | 25 | 0,026–0,029 |
| 6 | ±0,5 | 30 | 0,037–0,042 |
| 8 | ±0,7 | 40 | 0,065–0,075 |
| 10 | ±0,9 | 50 | 0,102–0,118 |
| 12 | ±1,0 | 60 | 0,147–0,170 |
| 14 | ±1,1 | 70 | 0,200–0,231 |
| 16 | ±1,3 | 80 | 0,261–0,302 |
| 20 | ±1,5 | 100 | 0,408–0,471 |
Масса и плотность стандартом не нормируются, поэтому цифры расчётные: площадь сечения в мм² умножают на плотность в г/см³ и делят на 1000, получается масса 1 м в кг. Справочная плотность резины 1,3–1,5 г/см³ (по таблице изготовителя около 1,40, у продавцов 1,27–1,55). Точную массу партии изготовитель указывает в документе о качестве.
Шнур укладывают в паз: разница между минимальной площадью паза и максимальной площадью сечения шнура 3–10 % (п. 6.4), деформация сжатия 5–40 % (п. 6.5). Хранят в крытом помещении при температуре от 0 до +25 °C, не ближе 1 м от отопительных приборов, без солнца и без контакта с растворителями, маслами, кислотами и щелочами (пп. 5.10–5.12).
Что значит 1-4С? Группа 1 (до 0,5 МПа), тип 4 (маслобензостойкий), твёрдость средняя. Это не «тип 1, группа 4»: групп в стандарте две. Такие шнуры лежат в разделе МБС.
Чем МБС отличается от 1-1С? Средой. 1-1С – тип 1 для воды, воздуха и растворов кислот и щелочей до 20 %, МБС – тип 4 только для масла и бензина. Температурный интервал у обоих от -30 до +50 °C.
Какая масса одного метра шнура? Диаметр 5 мм даёт 0,026–0,029 кг, диаметр 10 мм – 0,102–0,118 кг, диаметр 20 мм – 0,408–0,471 кг. Значения расчётные, стандарт массу не нормирует. Пример – шнур 1-1С 5 мм.
Какой шнур выбрать для горячего воздуха и пара? Для пара до 140 °C стандарт называет тип 2, теплостойкий 1-2С; воздух и инертные газы он держит до 90 °C. Для более горячего воздуха смотрят силиконовый шнур: по данным изготовителей он работает от -60 до +250 °C, но не для масла и бензина.
Какое давление выдерживает шнур? Группа 1 – давление рабочей среды до 0,5 МПа, группа 2 – до 1,0 МПа, для неподвижных разъёмных соединений.
