Техпластина – резиновая или резинотканевая пластина по ГОСТ 7338-90. В запросах её называют резиной листовой, пластиной резиновой и резиной технической листовой, это один и тот же материал. Из неё вырубают прокладки и делают подкладки и настилы.
Стандарт делит пластины на классы, виды и типы. В каталоге представлен 2-й класс: узлы с давлением до 0,1 МПа, защита металлических поверхностей от трения, одиночные ударные нагрузки, подкладки и настилы. Тип I – резиновая пластина, тип II – с тканевой прокладкой внутри.

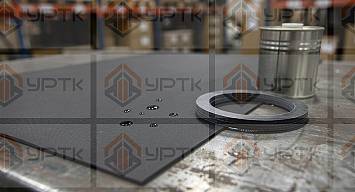

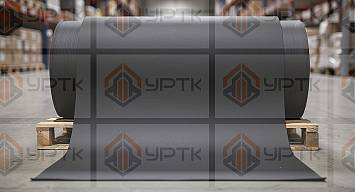

Марка определяет, с чем пластина контактирует. ТМКЩ рассчитана на воду, растворы солей, кислоты и щёлочи, воздух и азот. МБС – маслобензостойкая, для масел, топлива на нефтяной основе и бензина. Обе марки средней твёрдости С, показатели в таблице.
| Показатель (2-й класс, твёрдость С) | ТМКЩ-С | МБС-С |
|---|---|---|
| Температурный интервал эксплуатации | от -30 до +80 °C | от -30 до +80 °C |
| Твёрдость, единицы IRHD или Шор А | 50–65 | 55–70 |
| Условная прочность при растяжении, МПа | не менее 5,0 | не менее 7,0 |
| Относительное удлинение при разрыве, % | не менее 250 | не менее 200 |
| Рабочая среда | вода, растворы солей, кислоты и щёлочи до 20 %, воздух, азот | масла и топлива на нефтяной основе, бензин, воздух |
| Проверка стойкости к среде | сутки в 20 %-ных HCl, H2SO4 и NaOH: удлинение меняется в пределах ±20 % | сутки в смеси изооктана и толуола 7:3: масса меняется не более чем на 25 % |
| Остаточная деформация после сжатия на 20 % в течение суток при 70 °C | до 50 % | до 50 % |
Возьмём запись «Пластина 2Н-I-ТМКЩ-С-3 ГОСТ 7338-90». Здесь 2 – класс, Н – вид (неформовая), I – тип (резина без ткани), ТМКЩ – марка, С – степень твёрдости, 3 – толщина в миллиметрах. Дальше номер стандарта.
Буква «С» после марки – твёрдость средняя, а не «с тканью». Ткань видна по типу II и записи «1х2»: одна тканевая прокладка, пластина толщиной 2 мм. Слова «рулон» и «лист» в обозначение не входят, это форма поставки.
Пластина вида Н идёт рулоном шириной 500–1350 мм. Наибольшая длина зависит от толщины: до 30 000 мм при толщине до 3 мм, до 3000 мм свыше 3 до 10 мм, до 2000 мм для 20 мм. Пластина вида Ф – лист в пределах 250–1000 мм, в каталоге это 720х720 и 1000х1000.
Рулон нужен для длинной полосы или настила большой площади, лист – для прокладок и накладок небольшого размера, у него точнее допуск по толщине.

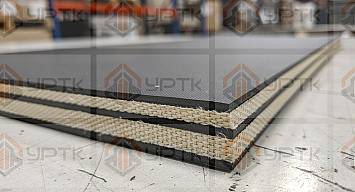

Армированная тканью техпластина – это тип II, ТМКЩ-С 2Н с тканевой прокладкой. Резина на отвал – не пластина по ГОСТ 7338-90, а полоса-скребок 1000х250х40 или 500х250х40 по техническим условиям изготовителя, например с тросом 1000х250х40.
Отдельные страницы открыты для толщин 2 мм, 3 мм, 4 мм, 5 мм и 10 мм. Сравнение допусков – на странице по толщине.
Вес техпластины считают так: площадь в квадратных метрах умножают на толщину в миллиметрах и на плотность резины в г/см³, результат получается в килограммах. ГОСТ 7338-90 плотность не нормирует, изготовители в открытых документах её не приводят, а в справочных таблицах продавцов встречаются значения от 1,2 до 1,8 г/см³. Отсюда 1 м² толщиной 1 мм весит от 1,2 до 1,8 кг.
Таблица ниже рассчитана по этим границам, лист 1000х1000 весит столько же, сколько квадратный метр. Точную массу партии изготовитель указывает в документе о качестве и в маркировке упакованного места; по стандарту одно место весит не более 60 кг.
| Толщина, мм | 1 м², кг | Лист 720х720, кг |
|---|---|---|
| 1 | 1,2–1,8 | – |
| 2 | 2,4–3,6 | – |
| 3 | 3,6–5,4 | 1,9–2,8 |
| 4 | 4,8–7,2 | 2,5–3,7 |
| 5 | 6,0–9,0 | 3,1–4,7 |
| 6 | 7,2–10,8 | 3,7–5,6 |
| 8 | 9,6–14,4 | 5,0–7,5 |
| 10 | 12–18 | 6,2–9,3 |
| 20 | 24–36 | 12,4–18,7 |
Рядом в разделе РТИ – шнур резиновый по ГОСТ 6467-79 для уплотнения неподвижных разъёмных соединений: круглый, шнур МБС для масла и бензина, прямоугольный и квадратный.
Марки ТМКЩ и МБС нормирует ГОСТ 7338-90, а две другие листовые резины выпускают по техническим условиям изготовителей. Пластина силиконовая на основе VMQ держит, по данным изготовителей, от -60 до +250 °C, поэтому она идёт на прокладки сушильных и термокамер, печей, дверей и люков; для масел и бензина она не годится, там нужна МБС.
Резина вакуумная листовая по ТУ 38.105116-81 уплотняет неподвижные соединения в системах низкого и среднего вакуума: фланцы, крышки и люки камер. В разделе смеси 7889 и 51-2062 толщиной от 1 до 10 мм.
Что значит ТМКЩ? Тепломорозокислотощелочестойкая резина: так ГОСТ 7338-90 называет марку для воды, растворов солей, кислот и щёлочей до 20 % и воздуха. Буква «С» после марки означает среднюю твёрдость.
Что значит 2Н в обозначении? Цифра 2 – класс: узлы с давлением до 0,1 МПа, защита от трения металла о металл, подкладки. Буква Н – неформовая пластина, вулканизированная в котле или на установке непрерывного действия. Формовая обозначается Ф.
ТМКЩ или МБС? Выбор делает среда. ТМКЩ работает с водой и растворами, МБС – с маслами, топливом на нефтяной основе и бензином. Кислоты и щёлочи в среду МБС не входят, нефтепродукты не входят в среду ТМКЩ.
Чем лист отличается от рулона? Рулон – неформовая пластина шириной 500–1350 мм, лист – формовая до 1000х1000 мм. Допуск по толщине у листа уже на 0,2 мм при любой толщине от 3 до 20 мм. Примеры: рулон ТМКЩ 3 мм и лист ТМКЩ 5 мм 720х720.
Сколько весит техпластина? Вес равен произведению площади в м², толщины в мм и плотности в г/см³. Стандарт плотность не нормирует; при справочных 1,2–1,8 г/см³ квадратный метр толщиной 3 мм весит 3,6–5,4 кг, лист 720х720 той же толщины – 1,9–2,8 кг. Точная масса указана в документе о качестве партии.
Что значит армированная техпластина? Резинотканевая пластина типа II с тканевой прокладкой внутри резины. Ткань держит её от растяжения и разрыва по крепежу. Подробности – в разделе армированной техпластины.
