Ремень клиновой, или клиновый ремень, – бесконечная резинотканевая лента трапециевидного сечения, которая передаёт вращение со шкива на шкив за счёт трения боковых граней о канавку. В стандартах это ремни приводные клиновые нормальных сечений, а в обиходе запись «ремень клиновой ГОСТ 1284». Размеры и методы контроля даёт ГОСТ 1284.1-89, технические условия – ГОСТ 1284.2-89, передаваемые мощности – ГОСТ 1284.3-96. Область применения – приводы станков, промышленных установок и сельскохозяйственных машин.

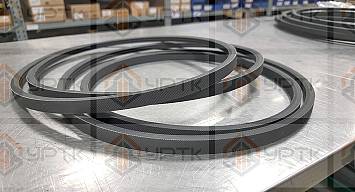

Ремни нормальных сечений в каталоге разбиты по профилю: ремни клиновые Z (О), ремни клиновые A (А), ремни клиновые B (Б), ремни клиновые C (В) и общий раздел ремней клиновых D (Г) и E (Д). Латинская буква дана по ИСО, в скобках стоит прежнее русское обозначение: О, Б, В, Г, Д. У сечения A обе буквы совпадают. Узкие клиновые ремни SPZ–SPC выпускают по другим документам, в этом разделе их нет.
Угол клина у всех сечений 40±1°. Wp – расчётная ширина на уровне нейтральной линии, W – ширина большего основания, ΔL – разность расчётной и внутренней длин.
| Сечение | Wp, мм | W, мм | Высота, мм | ΔL, мм | Масса 1 м, кг | Lp у нас, мм |
|---|---|---|---|---|---|---|
| Z (О) | 8,5 | 10 | 6 | 25 | 0,06 | 400–2500 |
| A (А) | 11 | 13 | 8 | 33 | 0,1 | 530–4500 |
| B (Б) | 14 | 17 | 11 | 40 | 0,18 | 630–6300 |
| C (В) | 19 | 22 | 14 | 59 | 0,3 | 1800–8500 |
| D (Г) | 27 | 32 | 19 | 76 | 0,6 | 2240–10000 |
| E (Д) | 32 | 38 | 23,5 | 95 | 0,9 | 4000–10600 |
Запись «Ремень C(В)-2500 IV ГОСТ 1284.1-89» несёт три сведения: сечение C(В), расчётную длину Lp 2500 мм и класс IV. Классов пять – 0, I, II, III и IV по ГОСТ 1284.2-89. Класс указывают в маркировке ремня. Для примера: ремень A-1250, ремень B(Б)-2240.
Первым делом смотрят на канавку шкива: профиль ремня должен ей соответствовать. Затем длина. Lp отсчитывают по нейтральной линии, Lвн – по меньшему основанию, Lвн равна Lp минус ΔL. Если измерена внутренняя длина, к ней прибавляют ΔL сечения: для A это 33 мм, для B(Б) 40 мм, для C(В) 59 мм. В обозначении стоит Lp. Длины «в скобках» – вторая очередь ряда, для технически обоснованных случаев.
Для группового привода ремни берут комплектом: один класс, сечение и группа по длине. Новые ремни со старыми в комплект не ставят, натяжение проверяют через 48 ч работы. Скорость ремня не выше 30 м/с, а сечение Z(О) стандарт ограничивает мощностью до 2 кВт.
Температура воздуха по стандарту: умеренный и тропический климат – от -30 до +60 °C, холодный и очень холодный – от -60 до +40 °C.
Чем Lp отличается от Lвн? Lp – расчётная длина по нейтральной линии, Lвн – внутренняя длина по меньшему основанию. Связь простая: Lвн равна Lp минус ΔL, где ΔL зависит от сечения. В обозначении ремня пишут Lp.
Как расшифровать C(В)-2500 IV? C(В) – сечение, 2500 – расчётная длина Lp в миллиметрах, IV – класс ремня по ГОСТ 1284.2-89. Полностью запись выглядит так: Ремень C(В)-2500 IV ГОСТ 1284.1-89.
Что значит Б, В, О в скобках? Это прежние русские обозначения сечений: О у Z, Б у B, В у C, Г у D, Д у E. Для A буква одна. Разделы по сечениям: Z (О), B (Б), C (В).
Можно ли ставить в комплект новый ремень со старыми? Нет. Новые со старыми стандарт не комплектует: ремни одного класса, сечения и группы по длине меняют все сразу.
Какие ремни для холодного климата? Для холодного и очень холодного климата в обозначение добавляют ХЛ. Температура воздуха для него от -60 до +40 °C.
