Здесь собрана изоляция электрических машин, трансформаторов, кабелей и конденсаторов, разложенная по основе материала. Слюдяные материалы – миканит (формовочный, коллекторный, гибкий, прокладочный), лента микалента, слюдопласт и слюдинит – держат высокую температуру. Тканевые – лакоткань и стеклолакоткань – гибки и идут на обмотки и выводы. Слоистый гетинакс делают на бумажной основе. Из целлюлозы сделаны электрокартон и прессшпан, картон трансформаторный и электроизоляционная бумага.
Миканит – лист из пластинок щипаной слюды (мусковит или флогопит), склеенных смолой или лаком. Каждому виду соответствует свой стандарт: формовочный (ГОСТ 6122-75) формуют с подогревом в трубки и манжеты; коллекторный (ГОСТ 2196-75) кладут между пластинами коллектора; гибкий (ГОСТ 6120-75) гнётся без нагрева; прокладочный (ГОСТ 6121-75) жёсткий, из него режут прокладки и шайбы. Рабочую температуру определяет связующее по ГОСТ 25045-81: 130 °C для глифталевой смолы, шеллака и масляных лаков, 155 °C для полиэфирной смолы, 180 °C для кремнийорганической.
Лента в роликах из той же слюды – микалента (ГОСТ 4268-75) с подложками из бумаги, стеклоткани или стеклосетки, длительно работает при 130 и 180 °C. Мусковитовые марки предназначены для корпусной изоляции обмоток машин при напряжении до 15 кВ переменного тока.

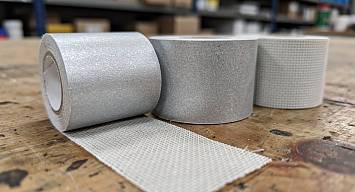

Слюдопласт основан на слюдопластовой бумаге, а не на щипаной слюде: коллекторные КИФЭ, формовочные ФИФК и ФИФП, жаростойкий конструкционный ИЖКАХ. Типы и толщины описывает ГОСТ 26103-84, показатели отдельных марок приведены в ТУ. Слюдинит – листы и ленты на слюдинитовой бумаге: лист ГСКВ рассчитан до 600 °C, лента ЛСКВ – 200 °C, кратковременно до 600 °C, лента ЛСЭП-934-ТПл – 155 °C.
Лакоткань – шёлковая или капроновая ткань под масляным лаком по ГОСТ 28034-89, длительно до 105 °C. Марки ЛШМС-105 и ЛКМС-105 допущены к работе в трансформаторном масле, капроновая ЛКМ-105 эластичнее. Рулоны шириной 600–1140 мм, длина в рулоне не менее 40 м.

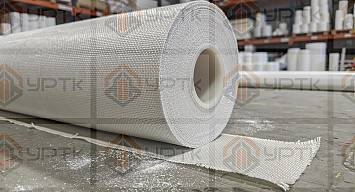

Стеклолакоткань сделана на стеклянной ткани. Масляный лак даёт до 120 °C (ЛСМ-105/120), полиэфирно-эпоксидный до 155 °C (ЛСП-130/155), кремнийорганический 155 или 180 °C (ЛСКЛ-155, ЛСК-155/180). Липкую ЛСКЛ-155 берут роликами для обмотки выводов и соединений, самооклеивающаяся лента ЛСТР тоже выпускается в роликах.
Гетинакс по ГОСТ 2718-74 длительно работает от -65 до +120 °C. Марка I рассчитана на воздух и трансформаторное масло при напряжении до 1000 В и 50 Гц, марка V – свыше 1000 В на толщинах 5–50 мм. Фольгированный ГФ по ГОСТ 10316-78 предназначен для печатных плат.

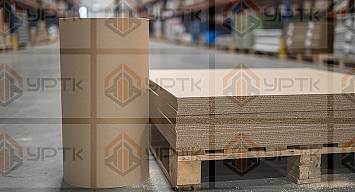

Электрокартон по ГОСТ 2824-86 работает в воздушной среде до 90 °C: рулонный идёт на пазовую и межслойную изоляцию, прессшпан листовой – на шайбы, щитки и перегородки. Для масляной изоляции предназначен картон трансформаторный марок А, Б, В и Г по ГОСТ 4194-88, рабочая температура в масле до 105 °C.

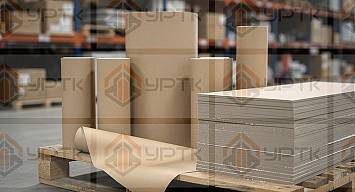

Бумагу выбирают по назначению, у каждого вида свой стандарт: кабельная для кабелей и обмоточных проводов, конденсаторная для диэлектрика конденсаторов, телефонная для телефонных кабелей, намоточная ЭН для изделий трансформаторов и электроаппаратов, трансформаторная для трансформаторов с масляным заполнением. Общий раздел – бумага электроизоляционная.
| Материал | Рабочая температура, °C | Форма | Норматив | Где применяют |
|---|---|---|---|---|
| Миканит | 130, 155, 180 | лист | ГОСТ 6122-75, 2196-75, 6120-75, 6121-75 | коллекторы, прокладки, формованные детали |
| Микалента | 130, 180 | лента в роликах | ГОСТ 4268-75 | изоляция обмоток машин |
| Слюдопласт | 155, 180 по маркам | лист | ГОСТ 26103-84 и ТУ | коллекторы, формованные детали, нагреватели |
| Слюдинит | 155, 200; лист ГСКВ до 600 | лист, лента в роликах | ГОСТ 26103-84 и ТУ | пазовая и межфазная изоляция |
| Лакоткань | 105 | рулон | ГОСТ 28034-89 | обмотки, изоляция в масле |
| Стеклолакоткань | 120, 155, 180 | рулон, ролик | ГОСТ 28034-89 | обмотки машин, выводы и соединения |
| Гетинакс | -65...+120 | лист | ГОСТ 2718-74, ГОСТ 10316-78 | панели, щитки, платы |
| Электрокартон и прессшпан | воздух до 90 | рулон, лист | ГОСТ 2824-86, ГОСТ 30675-2000 | пазовая изоляция, шайбы |
| Картон трансформаторный | масло до 105 | лист, рулон | ГОСТ 4194-88 | трансформаторы с маслом |
| Бумага электроизоляционная | намоточная ЭН до 120 | рулон, бобина | ГОСТ 23436-83, 1908-88, 3553-87, 1931-80, 24874-91 | кабели, конденсаторы, трансформаторы |
Температура. Начинайте с класса нагревостойкости машины. Класс A (105 °C) закрывает лакоткань, класс E – стеклолакоткань ЛСМ-105/120, класс F – ЛСП-130/155, ЛСКЛ-155 и ЛСТР, класс H – ЛСК-155/180. Миканит выбирают по связующему: 130, 155 или 180 °C. Выше 180 °C идут коллекторный миканит на фосфорнокислом аммонии КФА, слюдопласт (типы свыше 180 °C по ГОСТ 26103-84) и слюдинит ГСКВ, у которого рабочая температура до 600 °C. Нормы ИЖКАХ берём по паспорту партии.
Напряжение и среда. Гетинакс марки I – до 1000 В, марка V – свыше 1000 В. Мусковитовая микалента рассчитана на корпусную изоляцию обмоток до 15 кВ. Картон трансформаторный Б предназначен для главной изоляции до 220 кВ, марка А – до 750 кВ. Для масляной среды подходят лакоткань ЛШМС-105 и ЛКМС-105, а электрокартон ЭВ рассчитан на воздушную среду. Кабельная бумага ГОСТ 23436-83 рассчитана на силовые кабели до 35 кВ.
Форма. Лист – миканит, слюдопласт, гетинакс, прессшпан и картон. Лента в роликах – микалента (ширина 10–35 мм), слюдинитовые ленты, липкая стеклолакоткань. Рулон – лакоткань шириной 600–1140 мм, электрокартон рулонный толщиной 0,10–0,50 мм, бумага. Для тонкой изоляции до 0,15 мм подойдёт лакоткань, для толстой – электрокартон и картон.
Нормативы зависят от материала: на каждый вид миканита, электрокартон, картон и каждый вид бумаги свой ГОСТ, у слюдопласта и слюдинита единый ГОСТ 26103-84, а показатели марок указаны в ТУ. Мы продаём миканит, микаленту, слюдопласт, слюдинит, гетинакс, картон и бумагу на вес, расчёт за килограмм указан на странице марки. Лакоткань и стеклолакоткань – рулонами с расчётом за квадратный метр. Пришлите марку, толщину, ширину рулона и количество, и мы подберём материал по спецификации.

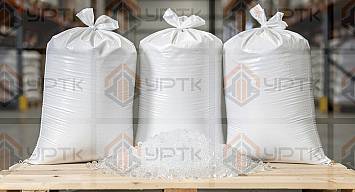

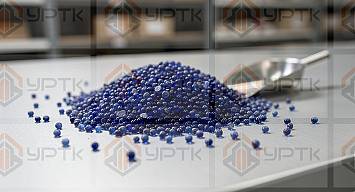

Для воздухоосушителей трансформаторов силикагель подбирают по назначению и по стандарту. В каталоге есть силикагель технический КСКГ и КСМГ по ГОСТ 3956-76 и индикаторный синий (пропитка солями кобальта, цвет меняется с влажностью) по ГОСТ 8984-75. Силикагель под воздухоосушители трансформаторов собран отдельно, в разделе силикагель для трансформаторов.
Как выбрать электроизоляционный материал по температуре? Смотрите на длительно допустимую рабочую температуру. Лакоткань на шёлке или капроне рассчитана до 105 °C, стеклолакоткань в зависимости от лака до 120, 155 или 180 °C, гетинакс от -65 до +120 °C, миканит по связующему на 130, 155 или 180 °C. Слюдинит ГСКВ работает до 600 °C.
Чем миканит отличается от слюдопласта и слюдинита? Сырьём. Миканит склеен из пластинок щипаной слюды, слюдопласт делают из слюдопластовой бумаги, слюдинит – из слюдинитовой. Для материалов из слюдяных бумаг действует ГОСТ 26103-84, а у каждого вида миканита свой стандарт.
Чем электрокартон отличается от картона трансформаторного? Средой работы. Электрокартон по ГОСТ 2824-86 рассчитан на воздух до 90 °C, картон трансформаторный по ГОСТ 4194-88 – на масляную изоляцию до 105 °C. Прессшпан по ГОСТ 30675-2000 – тот же прессованный непропитанный картон, что и электрокартон.
Чем лакоткань отличается от стеклолакоткани? Основой. У лакоткани ткань шёлковая или капроновая под масляным лаком, у стеклолакоткани стеклянная, поэтому диапазон температур шире. Обе описаны ГОСТ 28034-89.
Чем гетинакс отличается от текстолита и стеклотекстолита? Основой: у гетинакса это бумага, у текстолита хлопчатобумажная ткань, у стеклотекстолита стеклянная. Стеклотекстолит теплостойче: СТЭФ работает до +155 °C, СТК до +180 °C. Текстолит и стеклотекстолит остаются в разделе Полимеры и РТИ.
Какая бумага нужна для кабеля и для конденсатора? Кабельная бумага по ГОСТ 23436-83 рассчитана на силовые кабели до 35 кВ, марки КВМ и КВМСУ по ГОСТ 645-89 – на маслонаполненные кабели 110–500 кВ. Для диэлектрика конденсаторов предназначена конденсаторная бумага КОН-2 и КОН-3 по ГОСТ 1908-88.
В каких единицах продаётся электроизоляция? Миканит, слюдопласт, гетинакс, картон и бумагу продаём на килограммы. Лакоткань и стеклолакоткань – рулонами с расчётом за квадратный метр, а липкую ЛСКЛ-155 и ленту ЛСТР – роликами на вес.
Электроизоляционные слоистые пластики на тканевой основе собраны в разделе Полимеры и РТИ: текстолит электротехнический и стеклотекстолит СТЭФ.
