Рукав напорный резиновый – гибкий трубопровод для подачи под давлением жидкости, воздух и инертные газы. Стенка слоистая: внутренний резиновый слой, армирующий каркас и наружный слой. Рукав без концевой арматуры присоединяют к штуцеру или трубе хомутом.

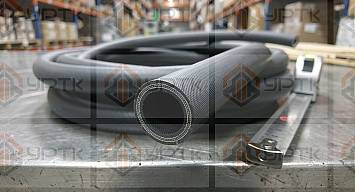

Напорные рукава без спирали каркас делит на два раздела. Рукав напорный ГОСТ 10362-2017 – нитяное усиление, в разделе внутренние диаметры от 6 до 100 мм и давление 1,6 МПа (у диаметра 100 мм – 1,0 МПа), классов нет. В обиходе его называют «рукав МБС», то есть маслобензостойкий, хотя в стандарте такого слова нет. Рукав напорный ГОСТ 18698-79 – текстильный каркас, в разделе диаметры от 16 до 100 мм и давление 1,0 МПа (у В (II) 75 и 100 мм – 0,63, у пара – 0,3), а среду определяет класс в обозначении.
Ещё два раздела посвящены рукавам других стандартов. В разделе рукав напорно-всасывающий ГОСТ 5398-2025 рукава с текстильным каркасом и металлической спиралью: она держит стенку при вакууме 0,08 МПа, поэтому рукав годится и для всасывания, и для нагнетания; классы Б-2 для бензинов и топлив, В-2 для технической воды и П-2 для пищевых продуктов. В разделе рукав для газовой сварки ГОСТ 9356-75 рукава с нитяным каркасом для горелок и резаков: класс I с красным слоем для ацетилена и пропана, II с жёлтым для жидкого топлива, III с синим для кислорода.В «Рукав 16х25-1,6 ГОСТ 10362-2017» внутренний диаметр 16 мм, наружный 25 мм, рабочее давление 1,6 МПа; затем может стоять ХЛ (холодный климат) или В (воздух и газы).
В «Рукав Б (I)-10-50-64-Т ГОСТ 18698-79» по порядку идут класс, давление в кгс/см², внутренний и наружный диаметры и климат (У, Т или ХЛ). Классов «Ж» и «Т» нет, буква Т в конце – тропический климат.
Запись Б-2-50-5 из стандарта на напорно-всасывающие рукава означает класс Б, группу 2, внутренний диаметр 50 мм и давление 0,5 МПа (в записи 5 кгс/см²). Запись III-9-2,0 из стандарта на газосварочные рукава читается как класс III для кислорода, диаметр 9 мм и давление 2,0 МПа; для холодного климата дописывают ХЛ.Температуры – подаваемой среды; для ГОСТ 18698-79 умеренный климат.
| Среда | ГОСТ 10362-2017: температура среды | ГОСТ 18698-79: класс и температура (умеренный климат) |
|---|---|---|
| Бензины, керосины, топлива | от -50 до +70 °C | Б (I), бензины и керосины, от -35 до +70 °C |
| Минеральные масла на нефтяной основе | от -50 до +100 °C | Б (I), от -35 до +100 °C |
| Вода техническая | от +5 до +100 °C, кратковременно до +120 °C | В (II), до +50 °C |
| Горячая вода | в пределах диапазона для воды, до +100 °C | ВГ (III), до +100 °C |
| Воздух и инертные газы | от -50 до +60 °C | Г (IV), от -35 до +50 °C |
| Слабые растворы кислот и щелочей до 20 %, кроме азотной кислоты | от -50 до +50 °C | В (II), до +50 °C |
| Пищевые вещества, питьевая вода | стандарт не распространяется | П (VII), до +50 °C |
| Насыщенный пар | в области применения не указан | Пар-1 (X), до +143 °C |
Масса 1 м справочная, по табл. 1; последняя строка на 1,0 МПа, остальные на 1,6 МПа. Начать можно с рукава 16х25, а для воздуха – с рукава Г (IV) 25 по ГОСТ 18698-79.
| Внутренний диаметр, мм | Обозначение | Масса 1 м, кг (справочная) |
|---|---|---|
| 6 | Рукав 6х14-1,6 ГОСТ 10362-2017 | 0,16 |
| 8 | Рукав 8х16,5-1,6 ГОСТ 10362-2017 | 0,21 |
| 10 | Рукав 10х18,5-1,6 ГОСТ 10362-2017 | 0,24 |
| 12 | Рукав 12х20-1,6 ГОСТ 10362-2017 | 0,25 |
| 16 | Рукав 16х25-1,6 ГОСТ 10362-2017 | 0,36 |
| 20 | Рукав 20х29-1,6 ГОСТ 10362-2017 | 0,43 |
| 25 | Рукав 25х35-1,6 ГОСТ 10362-2017 | 0,59 |
| 32 | Рукав 32х43-1,6 ГОСТ 10362-2017 | 0,81 |
| 38 | Рукав 38х49-1,6 ГОСТ 10362-2017 | 0,94 |
| 50 | Рукав 50х61,5-1,6 ГОСТ 10362-2017 | 1,65 |
| 100 | Рукав 100х113-1 ГОСТ 10362-2017 | 2,72 |
Диаметр берут по штуцеру, давление рукава – не ниже давления в линии. У ГОСТ 10362-2017 рукав герметичен при 2P, а испытательное давление не менее 3P для жидкостей и 5P для газов; у ГОСТ 18698-79 запас прочности при разрыве не менее 3-кратного или 5-кратного по классу. Масла и топлива подают оба стандарта. Воду до +50 °C подаёт В (II), горячую – ВГ (III), воздух – Г (IV), пар – Пар-1 (X).
У ГОСТ 10362-2017 стенка под хомутом деформируется на 15–30 %, хранят рукав расправленным при температуре не выше 30 °C, вдали от солнца и озона. У ГОСТ 18698-79 растяжение концов при монтаже не более 105 % фактического диаметра, армируют при температуре выше 0 °C. Радиус изгиба: 8–20 внутренних диаметров у первого стандарта, 12, 15 или 20 у второго.
Что значит МБС в названии рукава? Маслобензостойкий: рыночное название, в стандарте такого слова нет. Так называют рукав с нитяным усилением для бензинов, топлив и масел. Типоразмеры – в разделе рукав МБС ГОСТ 10362-2017.
Чем ГОСТ 10362-2017 отличается от ГОСТ 18698-79? Каркасом и подходом к средам: у первого нитяное усиление и нет классов, у второго текстильный каркас и класс на каждую среду.
Что значит 16х25-1,6? Внутренний диаметр 16 мм, наружный 25 мм, рабочее давление 1,6 МПа: Рукав 16х25-1,6 ГОСТ 10362-2017.
Какой класс нужен для воды и воздуха? По ГОСТ 18698-79 вода техническая – В (II) до +50 °C, например рукав В (II) 50, горячая – ВГ (III) до +100 °C, воздух – Г (IV).
Какой радиус изгиба? Для ГОСТ 10362-2017: 8 диаметров до 25 мм, 10 – от 27 до 50, 15 – свыше 50 до 63, 20 – свыше 63 мм. Для ГОСТ 18698-79: 12, 15 или 20 диаметров.
Чем напорно-всасывающий рукав отличается от напорного? Напорный рукав рассчитан на подачу под давлением. Напорно-всасывающий по ГОСТ 5398-2025 работает и под давлением, и под разрежением: спираль в стенке не даёт ему сплющиться при вакууме 0,08 МПа (600 мм рт. ст.). У рукавов 10362 и 18698 спирали нет. Ряд – в разделе рукав ГОСТ 5398-2025.
Какой рукав нужен для кислорода и для пропана? Оба по ГОСТ 9356-75, но классы разные. Для кислорода – класс III, наружный слой синий, 2,0 МПа, например рукав III 9 мм. Для пропана, бутана, ацетилена и городского газа – класс I, слой красный, 0,63 МПа. Класс II с жёлтым слоем – для жидкого топлива. Ряд – в разделе ГОСТ 9356-75.
