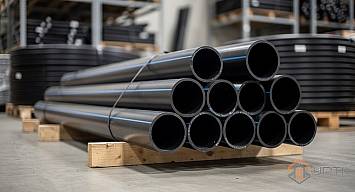

Раздел «Инженерные сети» объединяет два уровня одной системы. Трубы ПНД - несущий элемент трассы: они укладываются в грунт или по эстакаде и держат весь погонный метраж линии. Фитинги ПНД сами по себе ничего не несут - они соединяют отрезки трубы, поворачивают линию, разводят её на отводы и переводят полиэтилен на резьбу или сталь. Если участок уже спроектирован по длине и диаметру, начинайте с труб. Если нужно собрать узел из готовых отрезков - открывайте фитинги и подбирайте способ соединения под диаметр трубы.
Внутри труб выбор идёт по задаче: под воду, под техническую линию, под газ по проекту, под обсадку скважины или под защиту кабеля - у каждой задачи свой раздел со своим нормативом или документацией изготовителя. Внутри фитингов выбор идёт по способу соединения: без сварки через накидную гайку, с закладным нагревателем в раструбе или встык нагретым инструментом - способ соединения фитинга должен совпадать с тем, как дальше пойдёт линия.
На практике задача обычно приходит одним запросом, а не отдельно трубой и отдельно фитингом: нужно завести воду от скважины к дому, проложить временную линию на стройплощадке или пересечь дорогу защитным футляром для кабеля. В каждом из этих случаев труба задаёт диаметр и SDR всей связки, а фитинги под неё подбираются следом - муфта для прямого стыка, отвод для поворота, переход для выхода на резьбу или сталь. Если диаметр трубы неизвестен заранее, разумнее сначала открыть раздел труб и определиться с типоразмером, а затем перейти к фитингам того же диаметра.

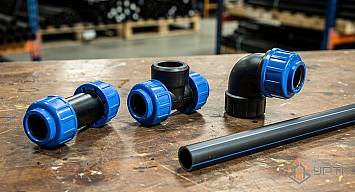

Если диаметр и тип трубы уже известны, быстрее искать не по общему списку, а по параметру: водопроводная труба ПЭ100 делится на классы SDR 11-13,6 и SDR 17-21-26, техническая и газовая линии выделены отдельно, обсадные трубы и оголовки со скважинными насосами идут своим блоком, а гофрированная труба, капельный полив и геотекстиль решают смежные задачи на том же участке. Фитинги разложены не одной кучей: компрессионные фитинги ставят на холодную воду без сварки, электросварные муфты и отводы берут под трубу большого диаметра, где нужен ровный шов по всей окружности, а фитинги под стыковую сварку, втулки под фланец и переходы на сталь закрывают узлы ввода в здание, врезку в действующую сеть или присоединение к задвижке.
| Тип | Соединение | Диаметры | Давление | Где применяют |
|---|---|---|---|---|
| Труба ПЭ100 | стыковая сварка, электросварные и компрессионные фитинги | в каталоге от 16 до 1600 мм | по SDR: от 6 бар (SDR 26) до 16 бар (SDR 11) для холодной воды при +20 °C | наружный и подземный водопровод, газовые вводы по проекту, обсадка скважин на воду |
| Фитинг ПЭ100 | компрессионный без сварки, электросварной или под стыковую сварку | в каталоге от 20 до 1400 мм | PN 10-16 в зависимости от типа соединения и SDR трубы | сборка узлов, переход на резьбу, присоединение к стальной трубе или задвижке |
УРТК принимает заявку по диаметру, SDR и длине участка, подбирает трубу и фитинги одним комплектом под расчётный расход и давление, а не поштучно, и отгружает по России. Если известна только задача - вода на даче, ввод в дом от скважины или временная линия на стройке - менеджер сам предложит связку трубы и фитингов под неё. При изменении диаметра или маршрута в процессе монтажа можно быстро пересчитать состав заказа и добавить недостающие позиции без повторного согласования всей спецификации.

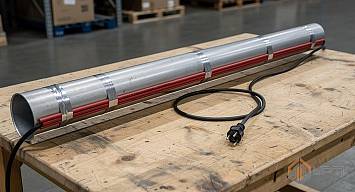

Кроме труб и фитингов, в ветке есть греющий кабель для защиты водопровода и канализации от замерзания и гидроаккумуляторы в сборе с реле давления для водоснабжения дома.
Чем труба ПНД отличается от фитинга? Труба - несущий элемент трассы, отрезок постоянного диаметра и SDR. Фитинг соединяет трубы между собой, меняет направление или переводит линию на резьбу либо сталь. Диаметр фитинга указывают по наружному диаметру трубы, а не по внутреннему проходу.
Как понять, какой SDR нужен? SDR - отношение наружного диаметра трубы к толщине стенки, оно задаёт рабочее давление. Для воды при +20 °C SDR 11 держит 16 бар, SDR 13,6 - 12,5 бар, SDR 17 - 10 бар, SDR 21 - 8 бар, SDR 26 - 6 бар. Систему держит самый слабый элемент линии.
Можно ли соединить трубу ПНД со стальной трубой? Да, для этого есть два узла: переход ПЭ-сталь - заводское неразъёмное соединение, где полиэтиленовую часть приваривают к трубе ПЭ, а стальную - к стальному участку сети; и втулка под фланец, которую приваривают к трубе, а свободный стальной фланец стягивает её бурт с ответным фланцем арматуры. Каждый узел подбирают по диаметру трубы.
Подойдёт ли эта труба для отопления или горячей воды? Нет, трубы и фитинги раздела рассчитаны на холодную воду, техническую воду и газ по проекту. Для горячего водоснабжения, отопления, сжатого воздуха и пищевых жидкостей кроме воды они не предназначены.
