Лента конвейерная, в обиходе лента транспортерная или транспортерная лента, в этом разделе – резинотканевая: каркас из слоёв ткани, прослоенных резиной, и резиновые обкладки поверх него. Её натягивают на ленточные конвейеры с плоскими или желобчатыми роликоопорами для сыпучих, кусковых и штучных грузов. ГОСТ 20-2018 действует с 1 июля 2019 года и заменил ГОСТ 20-85.
Условия работы стандарт делит на четыре типа. Стандарт предусматривает виды: общего назначения, морозостойкие, теплостойкие, трудновоспламеняющиеся и пищевые; здесь собраны только ленты общего назначения с резиной класса Б.

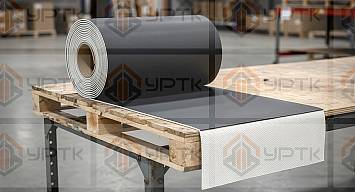

Ткань каркаса разводит ассортимент на два раздела: лента конвейерная ТК-200 типов 2.2 и 2Л и лента конвейерная БКНЛ-65 типа 3.
| Тип | Ткань | Обкладки рабочая / нерабочая, мм | Борта | Условия эксплуатации | Ширины, мм |
|---|---|---|---|---|---|
| 2.2 | ТК-200-2 | 5 / 2 | резиновые | средние: уголь рядовой, глина, цемент, мягкие породы, куски до 150 мм | 500, 650, 800, 1000, 1200, 1400 |
| 2Л | ТК-200-2 | 3 / 1 | резиновые | лёгкие: малоабразивные материалы, продукты сельского хозяйства, неабразивные мелкие, сыпучие и пакетированные грузы | 400, 500, 650, 800, 1000 |
| 3 | БКНЛ-65-2 | 2 / 0 | нарезные | лёгкие, как у 2Л | 300, 400, 500, 650, 800, 1000 |
Температура воздуха при работе от -45 до +60 °C.
Запись «Лента 2.2-800-3-ТК-200-2-5-2-Б-РБ ГОСТ 20-2018» идёт по порядку: тип 2.2, ширина 800 мм, три прокладки, ткань ТК-200-2, обкладка рабочей стороны 5 мм, нерабочей 2 мм, класс резины Б, резиновые борта. У типа 3 в записи нет ни нерабочей обкладки, ни бортов: «Лента 3-500-3-БКНЛ-65-2-2-Б ГОСТ 20-2018». Пример – лента 2.2 шириной 800 мм на три прокладки.
Начинают с груза: рядовой уголь, глина и цемент кусками до 150 мм отнесены к типу 2.2, а мелкий сыпучий и пакетированный груз – к лёгким условиям, для которых предусмотрены 2Л и тип 3. Ширину берут по конвейеру. Число прокладок задаёт прочность: прочность одной прокладки, умноженная на их число, даёт номинальную прочность ленты по основе, то есть при трёх прокладках 600 Н/мм у ТК-200-2 и 165 Н/мм у БКНЛ-65-2.
Лента шириной 1400 мм начинается с четырёх прокладок: так для ткани 200 Н/мм говорит справочная таблица прежнего ГОСТ 20-85, например лента 2.2 шириной 1400 мм на четыре прокладки.

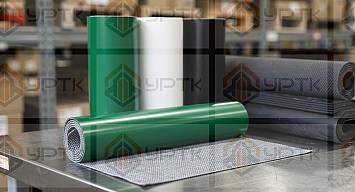

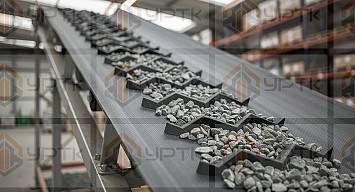

Кроме резинотканевых лент по ГОСТ 20-2018 есть ещё три вида. Лента ПВХ на полиэфирной ткани, которую ГОСТ 20-2018 не охватывает, работает на лёгких конвейерах (сборочные, упаковочные, сортировочные линии), лента шевронная с V-образными выступами поднимает сыпучие грузы по наклону.

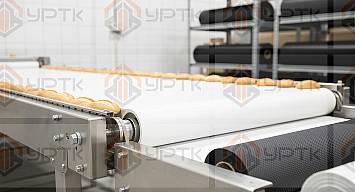

Лента пищевая бывает резинотканевой с резиной класса П (типы 2ПЛ и 4П по стандарту) или белой на ПВХ с документом изготовителя о допуске к контакту с продуктами. Шевронную ленту ГОСТ 20-2018 тоже не охватывает.
Чем лента ТК-200 отличается от БКНЛ-65? Тканью и типом. Прокладка ТК-200-2 имеет прочность 200 Н/мм по основе, на ней выполнены типы 2.2 и 2Л; прокладка БКНЛ-65-2 – 55 Н/мм, на ней выполнен тип 3 с обкладкой только на рабочей стороне. Ряды – в разделах ТК-200 и БКНЛ-65.
Какая масса одного метра ленты? Она справочная и растёт с числом прокладок и шириной: лента 2.2 шириной 500 мм на три прокладки – около 6,7 кг на метр, 2Л шириной 400 мм – около 3,92 кг, БКНЛ-65 шириной 300 мм – около 1,47 кг.
Что значит 5/2 в обозначении? Толщину обкладок в миллиметрах: 5 мм на рабочей стороне, куда ложится груз, и 2 мм на нерабочей. У 2Л это 3/1, у типа 3 – 2/0, то есть нерабочей обкладки нет.
Какая длина рулона? Не менее 80 м, а по требованию потребителя не менее 40 м.
Смежные изделия из резины – в разделе РТИ: техпластина, шнур, кольца и рукава.
