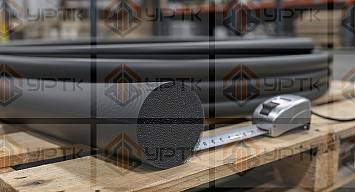

Шнур гернитовый, он же гернитовый шнур, шнур ПРП или прокладка ПРП, – это резиновая пористая уплотняющая прокладка по ГОСТ 19177-81. Её закладывают в стыки сборных элементов ограждающих конструкций зданий. Встречаются и названия «шнур пористый резиновый», «уплотнительный пористый шнур». Слова «гернитовый» в стандарте нет, расшифровки «ПРП» тоже.
Уплотнительные жгуты из вспененного полиэтилена – другой материал, ГОСТ 19177-81 на них не распространяется. Монолитный шнур из плотной резины по ГОСТ 6467-79 описан в разделе шнур резиновый.
Стандарт делит прокладки по температурному интервалу. Тип ПРП-40 рассчитан на условия от -40 до +70 °C, его размеры собраны в разделе шнур гернитовый ПРП-40. Тип ПРП-60 работает от -60 до +70 °C, он в разделе шнур гернитовый ПРП-60. Категория качества партии указана в документе о качестве.
| Показатель по табл. п. 2.4 (высшая / первая категория) | ПРП-40 | ПРП-60 |
|---|---|---|
| Температурный интервал эксплуатации | от -40 до +70 °C | от -60 до +70 °C |
| Установка в стык при температуре не ниже | -20 °C | -30 °C |
| Температурный предел хрупкости | не выше -30 °C | не выше -40 °C |
| Сопротивление сжатию при (20±5) °C, МПа, не более | 0,10 / 0,15 | 0,10 / 0,15 |
| Сопротивление сжатию при пониженной температуре, МПа | 0,25 при (-20±2) °C | 0,25 при (-30±2) °C |
| Остаточная деформация при сжатии, %, не более | 25 / 40 | 20 / 30 |
| Водопоглощение, %, не более | 3,0 / 5,0 | 3,0 / 5,0 |
Пример из стандарта: ПРП-40.К-60.300 ГОСТ 19177-81. Порядок: тип, форма и размер сечения (К – круглое, П – прямоугольное), группа плотности, номер стандарта. Группа 300, 400, 500 или 600 – верхний предел средней плотности в кг/м³; 600 бывает только у первой категории. «К20» или «К-30» в запросах – круглое сечение диаметром 20 или 30 мм, а не марка.
Круглые делают диаметром от 10 до 50 мм через 5 мм и 60 мм, прямоугольные – 30х40 и 40х60 мм; другие сечения – по соглашению с изготовителем (у ПРП-40 это К-8 и П 20х40). Отклонение сечения ±10 %, овальность 15 % (высшая категория) и 20 % (первая), длина не менее 3000 мм.
Массу 1 м стандарт не приводит, но нормирует плотность верхней границей группы (фактическая – в документе о качестве). Поэтому масса 1 м не более площади сечения в мм², умноженной на группу плотности в кг/м³ и делённой на 1 000 000. Сжатие в стыке 20–50 % (п. 6.2), поэтому под круглый шнур диаметром d подходит стык шириной от 0,5 d до 0,8 d.
| Сечение, мм | Стык при сжатии 50 %, мм | Стык при сжатии 20 %, мм | Масса 1 м, кг, не более: группа 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|
| К-10 | 5 | 8 | 0,024 | 0,031 | 0,039 | 0,047 |
| К-15 | 7,5 | 12 | 0,053 | 0,071 | 0,088 | 0,106 |
| К-20 | 10 | 16 | 0,094 | 0,126 | 0,157 | 0,188 |
| К-25 | 12,5 | 20 | 0,147 | 0,196 | 0,245 | 0,295 |
| К-30 | 15 | 24 | 0,212 | 0,283 | 0,353 | 0,424 |
| К-35 | 17,5 | 28 | 0,289 | 0,385 | 0,481 | 0,577 |
| К-40 | 20 | 32 | 0,377 | 0,503 | 0,628 | 0,754 |
| К-45 | 22,5 | 36 | 0,477 | 0,636 | 0,795 | 0,954 |
| К-50 | 25 | 40 | 0,589 | 0,785 | 0,982 | 1,18 |
| К-60 | 30 | 48 | 0,848 | 1,13 | 1,41 | 1,7 |
Ширину стыка W делят на 0,8 и на 0,5: подходят диаметры от 1,25 W до 2 W. Для стыка 16 мм это К-20, К-25 и К-30.
Стык уплотняют при температуре не ниже -20 °C (ПРП-40) и не ниже -30 °C (ПРП-60). Прокладку перед этим выдерживают не менее 4 ч при (20±5) °C, укладывают без растяжения и в конструкции защищают от прямых солнечных лучей (пп. 6.1–6.3).
Поставляют бухтами или пачками, брутто места не более 50 кг. Хранят при температуре не выше 30 °C, без прямого солнца и вдали от веществ, разрушающих резину (пп. 5.1, 5.6).
Какая масса 1 м гернитового шнура? Для шнура К-20 масса 1 м не более 0,094 кг при группе 300 и не более 0,188 кг при группе 600, для К-40 – 0,377 и 0,754 кг. Значения расчётные, все диаметры – в таблице выше.
Чем ПРП-40 отличается от ПРП-60? Нижней границей интервала: -40 и -60 °C. Отсюда температура установки (не ниже -20 и -30 °C), предел хрупкости (не выше -30 и -40 °C) и остаточная деформация (25 / 40 % и 20 / 30 %).
Что значит К-20 в обозначении? Круглое сечение диаметром 20 мм, например ПРП-40.К-20.400 ГОСТ 19177-81, где 400 – группа плотности. Такой размер есть и у типа ПРП-60: шнур ПРП-60 К-20.
Какой диаметр шнура взять на стык? От 1,25 до 2 ширин стыка: под стык 16 мм – К-20, К-25 или К-30, под стык 24 мм – например шнур ПРП-40 К-40.
При какой температуре устанавливать шнур? ПРП-40 – не ниже -20 °C, ПРП-60 – не ниже -30 °C, после выдержки не менее 4 ч при (20±5) °C.
