Манжеты резиновые армированные, или сальники армированные, закрывают зазор между вращающимся валом и корпусом и предотвращают вытекание уплотняемой среды. Манжета армированная по ГОСТ 8752-79 – это резиновое кольцо с металлическим каркасом внутри и пружиной на рабочей кромке, она прижимает кромку к валу. Каталог поделён по резине: манжеты ГОСТ 8752-79 из NBR и манжеты из фторкаучука для горячих масел.
Стандарт различает два типа. Тип 1 однокромочный, он удерживает среду от вытекания. Тип 2 имеет пыльник и дополнительно закрывает узел от пыли. У всех манжет на сайте исполнение 2, с формованной кромкой. Давление до 0,05 МПа избыточного, скорость скольжения до 20 м/с.
Группа резины определяет и температуру, и допустимые среды.
| Раздел | Группа резины | Материал | Температура | Среды | Типы |
|---|---|---|---|---|---|
| Манжеты армированные ГОСТ 8752-79 | 1 | бутадиен-нитрильный каучук (NBR) | от -45 °C; верхний предел +100, +90 или +80 °C по среде | масла и смазки на минеральных маслах; вода по согласованию; дизельное топливо не применяют | 1 и 2 |

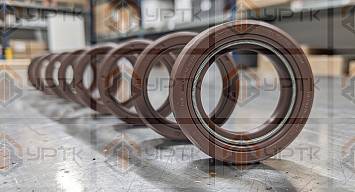

| Манжеты армированные из фторкаучука | 4 | фторкаучук СКФ-32 (FKM) | от -45 до +150 °C; для смазок до +100 °C | масла, дизельное топливо, смазки; тормозная жидкость по согласованию; в воде не применяют | 2 |
Запись Манжета 1.2-30х52-1 ГОСТ 8752-79 читается по частям. Первая цифра 1 – тип, вторая 2 – исполнение, затем диаметр вала d в миллиметрах (30), наружный диаметр D (52) и группа резины (1). Высота h в обозначение не входит. У ряда 4 после группы добавлено /4, у фторкаучука на месте группы стоит 4: 2.2-30х52-4.
Начните с вала и гнезда: d и D берут из обозначения, высота h указана в таблицах разделов. Затем среда: моторные и трансмиссионные масла до +100 °C, соляровые и смазки до +90 °C закрывает группа 1, масла и дизельное топливо до +150 °C – фторкаучук группы 4. При пыли берут тип 2, например манжету 2.2-30х52 из NBR или манжету из фторкаучука 2.2-30х52-4.
К валу требования: до 5 м/с достаточно Ra 0,63–0,32, быстрее нужно Ra 0,32–0,16, а твёрдость поверхности HRC 30 хватает до 4 м/с, дальше требуется HRC 50. Манжеты для цилиндров и штоков делают по другим стандартам и выделили в отдельные разделы: манжеты гидравлические по ГОСТ 14896-84, манжеты пневматические по ГОСТ 6678-72 и манжеты шевронные по ГОСТ 22704-77.
Армированная манжета стоит на вращающемся вале. Для цилиндров и штоков нужны другие, у каждого вида свой стандарт.
| Раздел | Стандарт | Что уплотняет | Резина и температура | Давление | Скорость |
|---|---|---|---|---|---|
| Манжеты гидравлические | ГОСТ 14896-84 | цилиндр, поршень, плунжер, шток | СКН-18, группа 6, от -60 до +100 °C | до 50 МПа; выше 10 МПа с защитными кольцами | до 0,5 м/с |

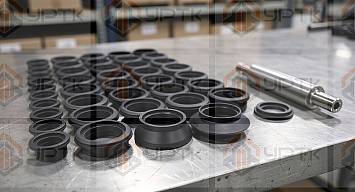

| Манжеты пневматические | ГОСТ 6678-72 | цилиндры и штоки пневматических устройств | СКН-40, группа 3, от -30 до +100 °C; группа 1 от -55 до +55 °C | от 0,005 до 1 МПа | до 1 м/с; свыше 160 мм до 0,5 м/с |

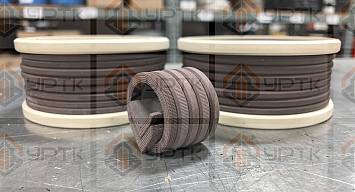

| Манжеты шевронные | ГОСТ 22704-77 | шток и цилиндр до 2000 мм, пакет из манжет и колец | от -30 до +70 °C у группы 1 (наирит), от -50 до +100 °C у группы 2 (наирит и СКН) | до 63 МПа | до 3 м/с |
Воздух до 1 МПа уплотняют пневматические, масла и гидрожидкости до 50 МПа – гидравлические, воду, нефть и давление до 63 МПа – шевронные.
Чем манжета типа 1 отличается от типа 2? Размеры d и D общие, разница в пыльнике: он не пускает пыль к рабочей кромке и добавляет высоты. На вал 8 мм высота по корпусу 7 мм, с пыльником не более 10 мм.
Какую манжету взять для дизельного топлива? Резину группы 1 в дизельном топливе не применяют. Допускает его группа 4 на фторкаучуке, до +150 °C: это манжеты из фторкаучука, в каталоге они типа 2, с пыльником.
Сальник и манжета армированная – одно и то же? Да. «Сальник» – бытовое название армированной манжеты для вала, а в документах и в обозначении пишут «манжета» и ссылаются на ГОСТ 8752-79.
Можно ли ставить армированную манжету в воду? Для группы 1 вода допускается по согласованию с изготовителем, для фторкаучука группы 4 в воде манжету не применяют.
Чем гидравлическая манжета отличается от армированной? Армированная по ГОСТ 8752-79 работает на вращающемся вале. Гидравлическая по ГОСТ 14896-84 стоит на поршне или штоке с возвратным ходом: манжеты гидравлические.
Какую манжету выбрать для пневмоцилиндра? Пневматическую по ГОСТ 6678-72: тип 1 на цилиндр, тип 2 на шток, давление до 1 МПа. Размеры – в разделе манжеты пневматические; для жидкости нужны другие виды.
