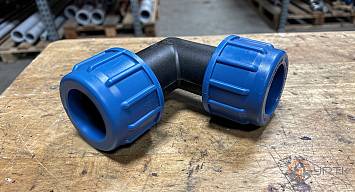

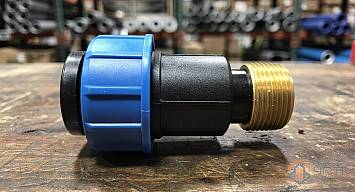

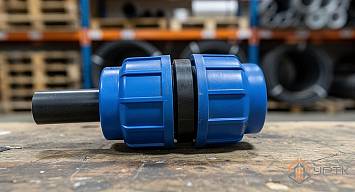

Сначала определите, что нужно узлу - прямой стык, переход на резьбу, поворот или врезка в существующую трубу. Для прямого соединения двух отрезков или перехода на другой диаметр берут муфты ПНД соединительные и переходные, для выхода на резьбовой узел - муфты ПНД с наружной резьбой или муфты ПНД с внутренней резьбой в зависимости от того, куда фитинг накручивается. Разветвление линии собирают через тройники ПНД компрессионные, тройники с наружной резьбой или тройники с внутренней резьбой, а поворот трассы - через отводы ПНД компрессионные, отводы с наружной резьбой или отводы с внутренней резьбой.

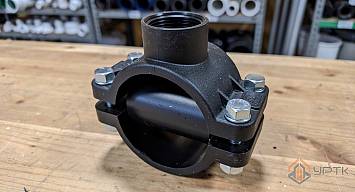

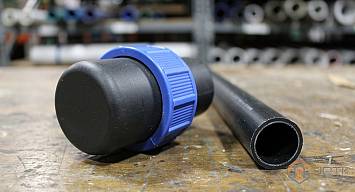

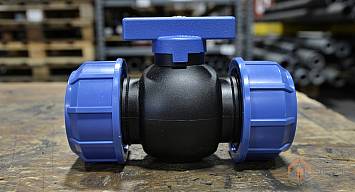

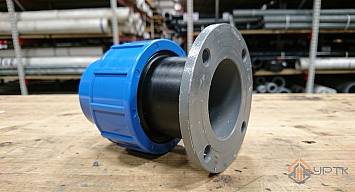

Конец линии и разъёмные соединители закрывают заглушки и соединители ПНД. Врезку в уже уложенную трубу без её разрезания делают седловые врезки - они разбиты по диаметру трубы на седловые врезки ПНД 25-90 мм, 110-160 мм и 180-315 мм. Перекрыть поток на компрессионном участке позволяют краны шаровые ПНД, а выход на фланцевую арматуру без сварки - фланцевые соединения ПНД компрессионные.
Размер компрессионного фитинга - это наружный диаметр трубы ПЭ (20, 25, 32 мм и так далее), а не внутренний просвет, и путать их нельзя. Там, где фитинг переходит на резьбу, важно не перепутать саму резьбу с диаметром трубы: цилиндрическая резьба по ГОСТ 6357-81 указывается в дюймах условно, а не как реальный размер в миллиметрах.
| Резьба | Наружный диаметр резьбы | Условный проход стальной трубы (ГОСТ 3262-75) |
|---|---|---|
| G 1/2 | 20,955 мм, 14 ниток на дюйм | Ду15 (труба 21,3 мм) |
| G 3/4 | 26,441 мм, 14 ниток на дюйм | Ду20 (труба 26,8 мм) |
| G 1 | 33,249 мм, 11 ниток на дюйм | Ду25 (труба 33,5 мм) |
| G 1 1/4 | 41,910 мм, 11 ниток на дюйм | Ду32 (труба 42,3 мм) |
| G 2 | 59,614 мм, 11 ниток на дюйм | Ду50 (труба 60,0 мм) |
Давление у компрессионных фитингов в характеристиках - в основном PN 10, у части позиций PN 16, но систему держит самый слабый элемент линии: труба SDR 17 рассчитана на 10 бар, а SDR 11 - на 16 бар при +20 °C, и фитинг не должен быть слабее трубы.
Монтаж компрессионного фитинга одинаков для муфты, тройника и отвода: торец трубы отрезают под прямым углом, снимают фаску, отмечают на трубе глубину вставки, ослабляют накидную гайку, вставляют трубу до упора и затягивают гайку - на крупных диаметрах для этого нужен специальный ключ для фитингов ПНД, а резьбовую часть уплотняют лентой или льном по типу резьбы. Частая ошибка - заказать муфту с наружной резьбой вместо внутренней: наружная резьба на фитинге накручивается на ответную внутреннюю резьбу штуцера или крана, а фитинг с внутренней резьбой сам навинчивается на резьбовой конец. Вторая ошибка - забыть про седловую врезку при подключении к уже уложенной трубе: хомут ставится на трубу, а отверстие под отвод сверлят уже после его установки, через сам отвод, а не заранее.
По диаметру трубы и виду узла - прямой стык, тройник, отвод или врезка - УРТК подбирает компрессионный фитинг и уточняет тип резьбы там, где нужен переход, чтобы на монтаже не искать вторую позицию под уплотнение.
Чем муфта с наружной резьбой отличается от муфты с внутренней резьбой? Муфта с наружной резьбой накручивается внутрь ответной детали с внутренней резьбой - крана, штуцера или бака. Муфта с внутренней резьбой, наоборот, сама навинчивается на резьбовой конец трубы или фитинга. Тип резьбы подбирают под то, к чему присоединяется узел.
Что такое седловая врезка и как она работает? Седловая врезка - это хомут на болтах, который крепится на уже уложенной трубе без её разрезания. Отверстие в стенке трубы сверлят уже после установки хомута, через отвод, а выход в самой врезке сделан под внутреннюю резьбу.
Почему у резьбы G 1 диаметр не 25,4 мм? Обозначение в дюймах для трубной резьбы условное, а не прямой перевод в миллиметры. Наружный диаметр резьбы G 1 по ГОСТ 6357-81 - 33,249 мм при 11 нитках на дюйм, а не 25,4 мм - эту разницу часто путают при подборе фитинга.
Разборное ли компрессионное соединение? Да, накидную гайку можно открутить и собрать узел заново - в этом отличие от сварных фитингов. Российского ГОСТа на компрессионные фитинги нет, они выпускаются по документации изготовителя как механические фитинги для труб ПЭ.
Какое давление держит компрессионный фитинг? Давление указано в характеристиках конкретной позиции - чаще PN 10, у части размеров PN 16. Рассчитывать линию нужно по самому слабому элементу: если труба SDR 17 держит 10 бар, фитинг с PN 10 подойдёт, а более высокое давление системы потребует SDR 11 и PN 16.
