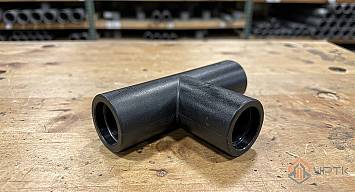

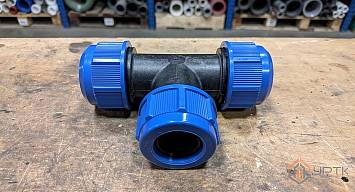

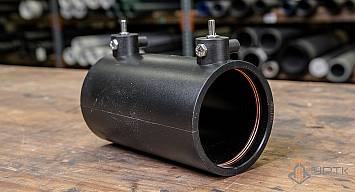

Первый вопрос - будет сварка или нет. Без сварки, накидной гайкой на цанге, собирают компрессионные фитинги ПНД - их ставят в полевых условиях без сварочного аппарата, соединение остаётся разборным. Со сваркой есть два способа: электросварные фитинги ПЭ100 плавят трубу изнутри раструба закладным нагревателем, а фитинги ПЭ100 под стыковую сварку соединяют оплавленные торцы напрямую, без раструба.

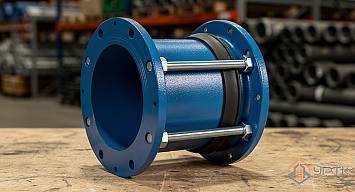

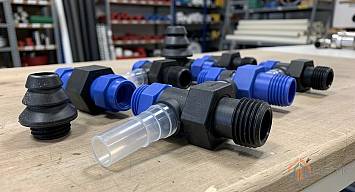

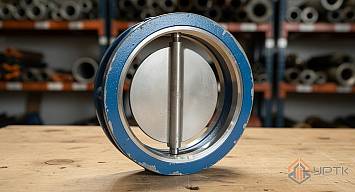

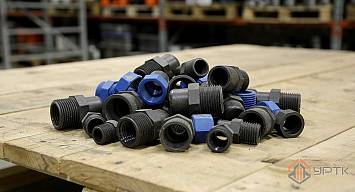

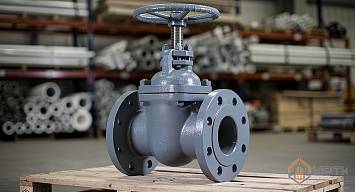

Для выхода на арматуру и стальной участок сети нужен отдельный узел: фланцы обжимные надеваются на гладкий конец трубы без сварки и дают фланец под арматуру, а для трубы под стыковую сварку такую же роль играют втулки с ответным стальным фланцем. Резьбовые переходы на бак, насос или шланг закрывают ниппели, футорки и резьбовые переходники ПНД и штуцеры, резьбы и ключи для ПНД. Запорную и защитную арматуру собирают отдельно: клапаны обратные для ПНД держат поток в одну сторону, а задвижки чугунные 30ч6бр перекрывают магистраль полностью.
Когда диаметр трубы известен, проще смотреть готовую подборку - фитинги ПНД по диаметру собирает все виды соединений на один размер, а отдельные подборки есть по типу изделия: муфты ПНД по диаметру, тройники ПНД по диаметру, отводы ПНД по диаметру и краны шаровые ПНД по диаметру. На страницах конкретных размеров чаще смотрят муфты ПНД 32 мм и 110 мм, тройники ПНД 50 мм, отводы ПНД 63 мм и краны шаровые ПНД 50 мм.
| Тип фитинга | Соединение | Диаметры | Давление | Где применяют |
|---|---|---|---|---|
| Компрессионный | накидная гайка, цанга и уплотнение, без сварки | в каталоге раздела от 20 до 315 мм | PN 10, у части позиций PN 16 - из характеристик | наружный водопровод участка, ремонт и врезка в действующие сети ПЭ |
| Электросварной | закладной нагреватель в раструбе, сварочный аппарат | в каталоге раздела от 25 до 630 мм | PN 16 при SDR 11 | водопроводные сети из труб ПЭ, газопроводы из труб ПЭ по проекту |
| Под стыковую сварку | оплавление торцов трубы и фитинга, стыковка без раструба | в каталоге раздела от 25 до 1400 мм | как у трубы: 16 бар при SDR 11, 10 бар при SDR 17 (+20 °C) | магистральные водопроводы из труб ПЭ, напорная канализация |
| Фланцевый узел (обжимной фланец, втулка под фланец) | без сварки на гладкий конец или приварка втулки к трубе | в каталоге раздела от 32 до 1200 мм | по данным поставщика | узлы переходов на сталь и фланцевую арматуру |
| Запорная арматура (задвижка, кран) | резьбовое или фланцевое присоединение к линии | задвижка 30ч6бр в каталоге - Ду 50-300 мм | задвижка 30ч6бр - 1,0 МПа по паспорту | перекрытие магистрали, узел подключения насоса |
Размер фитинга указывают по наружному диаметру трубы ПЭ, а не по внутреннему проходу - спутать эти два числа при подборе муфты или тройника легко. Вторая частая ошибка - перепутать размер трубной резьбы с обычным дюймом: у резьбы G 1 наружный диаметр 33,249 мм, а не 25,4 мм, и стальная труба с такой резьбой имеет условный проход Ду25. Комплект на узел собирают заранее: муфта или тройник плюс переход на резьбу или сталь плюс уплотнение - заказ одной позицией без остальных элементов узла на монтаже не соберёшь. Для компрессионного соединения торец трубы отрезают под прямым углом, снимают фаску, отмечают глубину вставки, ослабляют накидную гайку, вставляют трубу до упора и затягивают - на крупных диаметрах гайку берут специальным ключом для фитингов ПНД.
В заявке указывают диаметр трубы, способ соединения (сварка или без неё) и назначение узла - под арматуру, под сталь или под резьбу, и УРТК подбирает комплект фитингов вместе с переходами и уплотнениями, чтобы узел собрался с одной отгрузки. Если на объекте уже есть часть соединений другого производителя, менеджер уточняет размеры по факту и подбирает совместимые позиции, а не предлагает переделывать готовый узел.
Чем компрессионный фитинг отличается от сварного? Компрессионный фитинг собирают накидной гайкой без сварочного аппарата, соединение остаётся разборным. Электросварной и фитинг под стыковую сварку требуют аппарата и дают неразъёмный шов - их берут там, где нужна сварка по всей окружности трубы.
Какое давление держит электросварной фитинг? Электросварные фитинги ПЭ100 выпускаются под SDR 11 и держат PN 16 для воды. Параметры самой сварки задаёт изготовитель, а аппарат считывает их со штрихкода на фитинге.
Как подобрать фитинг под стальной участок сети? Для перехода на сталь есть два узла: переход ПЭ-сталь - заводское неразъёмное соединение, где полиэтиленовую часть варят с трубой ПЭ, а стальную - со стальной трубой, и втулка под фланец, которую приваривают к трубе, а свободный стальной фланец стягивает её бурт с ответным фланцем арматуры.
Почему размер трубной резьбы не совпадает с дюймами по диаметру? Обозначение резьбы G 1, G 1/2 и так далее исторически идёт от дюйма, но наружный диаметр резьбы не равен 25,4 мм на каждый дюйм. У G 1 наружный диаметр 33,249 мм, у G 1/2 - 20,955 мм - это частая ошибка при подборе резьбового фитинга.
Для чего нужна задвижка, если есть шаровой кран? Задвижка 30ч6бр - запорная арматура для полного перекрытия магистрали большого диаметра, а не для регулирования расхода. Шаровой кран ставят на компрессионные узлы меньшего диаметра, он открывается и закрывается поворотом рукоятки на 90°.
