Жгут уплотнительный из вспененного полиэтилена – круглый шнур из пенополиэтилена с закрытыми ячейками, его закладывают в шов или стык перед нанесением герметика. В запросах его называют так: уплотнительный жгут, шнур из вспененного полиэтилена, жгут из вспененного полиэтилена, пенополиэтиленовый жгут, жгут ППЭ, шнур для швов, шнур под герметик. Государственного стандарта на жгут нет, его выпускают по техническим условиям изготовителя; размеры партии указывает документ о качестве.

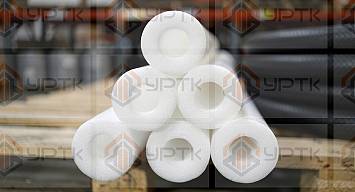

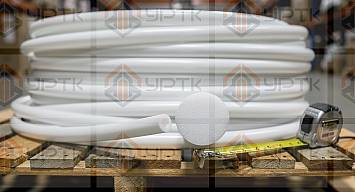

В шве жгут задаёт глубину слоя герметика, не даёт ему прилипнуть ко дну. Видов два. Жгут уплотнительный сплошной выпускают диаметром 5, 6, 8, 10, 12, 15, 20, 25, 30, 40, 50, 60, 70, 80 и 100 мм. В разделе жгут уплотнительный с отверстием собраны полые размеры 20/8, 30/10, 40/17, 50/27, 60/40, 70/50 и 80/50 мм: первое число обозначает наружный диаметр, второе – диаметр осевого отверстия.
В устье такого стыка жгут встаёт ещё до герметика. Материал работает от -60 до +80 °C и за 24 ч впитывает не более 1 % воды: ячейки закрыты. Стыку шириной 25–40 мм подходит полый жгут 50/27 мм.
Шов в бетоне или промышленном полу то раскрывается, то закрывается, и подложка под герметик должна возвращаться к форме: остаточная деформация жгута не более 10 % после сжатия на 25 %. При подвижных кромках подходит полый жгут: он сжимается легче сплошного. Для шва шириной 20–32 мм это жгут 40/17 мм.
Зазор между коробкой и проёмом перед герметиком закрывают узким жгутом; теплопроводность материала около 0,035 Вт/(м·К), так что полость заодно утеплена. Для зазора 5–8 мм берут сплошной жгут 10 мм.
СП 70.13330.2012 требует обжатия прокладки в стыке не менее 20 % диаметра (п. 6.10.16); рабочим диапазоном принимают 20–50 %, это не норма СП. Исходя из этого диапазона, что ширина шва составляет от 0,5 до 0,8 диаметра, а диаметр – от 1,25 до 2 ширин шва. Шов в 16 мм закрывают жгуты 20, 25 и 30 мм; границы ширины шва и массу метра для каждого сплошного диаметра даёт таблица. Ширина шва в ней рассчитана по обжатию 50–20 %, а не задана нормативом.
| Диаметр, мм | Ширина шва при обжатии 50 %, мм | Ширина шва при обжатии 20 %, мм | Расчётная масса 1 м, кг |
|---|---|---|---|
| 5 | 2,5 | 4 | 0,0005–0,0008 |
| 6 | 3 | 4,8 | 0,0007–0,0011 |
| 8 | 4 | 6,4 | 0,0013–0,002 |
| 10 | 5 | 8 | 0,002–0,0031 |
| 12 | 6 | 9,6 | 0,0028–0,0045 |
| 15 | 7,5 | 12 | 0,0044–0,0071 |
| 20 | 10 | 16 | 0,0079–0,013 |
| 25 | 12,5 | 20 | 0,012–0,02 |
| 30 | 15 | 24 | 0,018–0,028 |
| 40 | 20 | 32 | 0,031–0,05 |
| 50 | 25 | 40 | 0,049–0,079 |
| 60 | 30 | 48 | 0,071–0,113 |
| 70 | 35 | 56 | 0,096–0,154 |
| 80 | 40 | 64 | 0,126–0,201 |
| 100 | 50 | 80 | 0,196–0,314 |
Масса – расчётная: площадь сечения, умноженная на плотность 25–40 кг/м³, потому и диапазон. Шов шире значения из третьего столбца даёт обжатие ниже 20 %, и нужен больший диаметр.
Пункты 6.10.13–6.10.17 сводятся к следующему. Жгут кладут в устье стыка насухо, без клея (п. 6.10.13), и не прибивают (п. 6.10.14). Он идёт без разрывов; куски соединяют «на ус» не ближе 0,3 м от пересечения швов, два жгута не скручивают (п. 6.10.15). Герметик вводят в шов после этого (п. 6.10.17).
| Показатель | Значение |
|---|---|
| Материал | вспененный полиэтилен (пенополиэтилен) с закрытыми ячейками |
| Плотность | 25–40 кг/м³, точное значение для партии – в документе о качестве |
| Температура эксплуатации | от -60 до +80 °C |
| Водопоглощение | не более 1 % за 24 ч |
| Теплопроводность | около 0,035 Вт/(м·К) |
| Остаточная деформация | не более 10 % после сжатия на 25 % |
| Поставка и продажа | бухты или отрезки, метражом |
Резиновая пористая прокладка ПРП – другой материал, см. шнур гернитовый.
Какой диаметр жгута взять на шов шириной 16 мм? От 1,25 до 2 ширин шва, то есть от 20 до 32 мм: подходят 20, 25 и 30 мм. Например, жгут 30 мм рассчитан на шов 15–24 мм.
Чем сплошной жгут отличается от полого? Материал один. У сплошного вся площадь круга заполнена пеной, у полого есть осевое отверстие и стенка, поэтому он сжимается легче и подходит для швов с подвижкой кромок.
На сколько обжимать жгут в шве? Не менее чем на 20 % диаметра (СП 70.13330.2012, п. 6.10.16). Рабочий диапазон – 20–50 %.
Какова масса 1 м жгута? Расчётная масса 1 м при плотности 25–40 кг/м³: для жгута 10 мм – 0,002–0,0031 кг, для сплошного 50 мм – 0,049–0,079 кг.
Рядом в каталоге шнур гернитовый и полиэтилен; остальные резинотехнические изделия – в разделе РТИ.
