Что такое приводные цепи и нормативная база

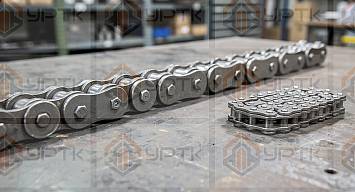

Приводные цепи – гибкие тяговые элементы, передающие крутящий момент между звёздочками в механических приводах. Применяются там, где ремённая передача не обеспечивает нужного тягового усилия или требуется строгая синхронизация.
Продукция в разделе охватывает несколько действующих и исторически применявшихся стандартов:

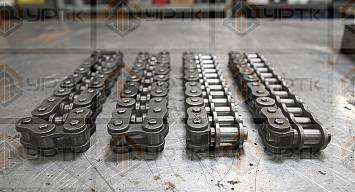

- ГОСТ 13568-2017 – роликовые и втулочные приводные цепи общемашиностроительного применения (актуальная редакция);
- ГОСТ 13552-81 – пластинчатые цепи для подъёмно-транспортного оборудования;

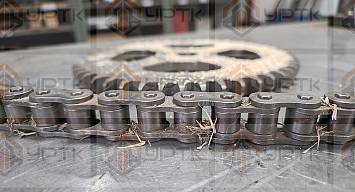

- ГОСТ 21834-87 – цепи для сельскохозяйственных машин;
- ГОСТ 4267-78 – специальные приводные цепи.
При подборе уточняйте, какой стандарт закреплён в конструкторской документации оборудования.

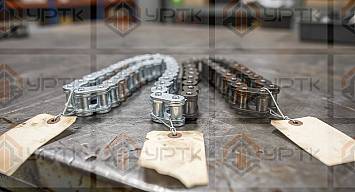

Типы цепей и конструктивные исполнения
В разделе представлены однорядные, двухрядные и трёхрядные исполнения, а также нормальные и повышенной точности варианты. Ключевые параметры подбора – шаг (мм) и разрушающая нагрузка (кН).
| Обозначение типа |
Количество рядов |
Типовые нагрузки |
Характеристика |
| ПР |
1 |
малые – средние |
Базовая роликовая, общего применения |
| 2ПР |
2 |
средние – повышенные |
Удвоенная несущая способность при том же шаге |
| 3ПР |
3 |
высокие |
Трёхрядная, для мощных приводов |
| ТРД |
1 |
3000 – 4000 кН |
Тяжёлая роликовая, шаг 38 мм |
| ПЗ-1 |
1 |
специальные |
Пластинчатая зубчатая, первый тип |
| ПЗ-2 |
1 |
специальные |
Пластинчатая зубчатая, второй тип |
| 1НП |
1 |
малые – средние |
Нормальная точность, однорядная |
| 2НП |
2 |
средние |
Нормальная точность, двухрядная |
| 3НП |
3 |
повышенные |
Нормальная точность, трёхрядная |
| 4НП |
4 |
высокие |
Нормальная точность, четырёхрядная |
Марки и их характеристики
В разделе сосредоточены цепи следующих марок и типов:

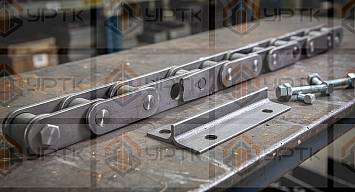

- ТРД – тяжёлая роликовая цепь с шагом 38 мм. Рассчитана на разрушающую нагрузку от 3000 до 4000 кН, используется в горнодобывающем и металлургическом оборудовании, конвейерных линиях с высоким тяговым усилием.

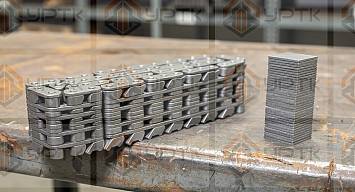

- ПЗ-1 и ПЗ-2 – пластинчатые зубчатые цепи. Обеспечивают плавный и малошумный ход, востребованы в станкостроении и точном машиностроении. Тип 2 отличается более высокими нагрузочными характеристиками.
- ПР – базовый роликовый ряд по ГОСТ 13568-2017. Самый распространённый тип для редукторов, транспортёров, с.-х. техники и общепромышленных приводов.
- 2ПР и 3ПР – двух- и трёхрядные роликовые цепи. Применяются, когда однорядная цепь не обеспечивает нужной несущей способности, но увеличение шага нежелательно.
- 1НП, 2НП, 3НП, 4НП – цепи нормальной точности в одно-, двух-, трёх- и четырёхрядном исполнении. Используются в приводах с умеренными скоростями и нагрузками, где не требуется высокоточная синхронизация.
Отрасли применения
- Горнодобывающая промышленность – конвейеры, скребковые цепи, подъёмники;
- Металлургия – прокатные линии, транспортные системы цехов;
- Машиностроение – редукторы, станки, манипуляторы;
- Сельскохозяйственная техника – жатки, зерноуборочные комбайны, транспортёры;
- Пищевая и перерабатывающая промышленность – конвейерные системы;
- Лесозаготовка и деревообработка – цепные приводы пил и транспортёров.
Как подобрать приводную цепь
При подборе ориентируйтесь на несколько ключевых параметров:
- Шаг цепи – должен совпадать с шагом звёздочки оборудования. Уточните по документации привода.
- Разрушающая нагрузка (кН) – с учётом коэффициента запаса, предусмотренного ГОСТ или конструктором.
- Количество рядов – однорядная (ПР, 1НП) подходит для стандартных нагрузок; при необходимости увеличить несущую способность без роста шага выбирают 2ПР, 3ПР или многорядные НП.
- Условия эксплуатации – ПЗ-1/ПЗ-2 предпочтительны при требованиях к малому шуму; ТРД – при ударных и высоких тяговых нагрузках.
- Применимый ГОСТ – уточните редакцию стандарта, указанную в техдокументации, так как ГОСТ 13552-81 и ГОСТ 4267-78 могут фигурировать в документации оборудования более ранних выпусков.
Если в спецификации указан конкретный тип и шаг – специалисты УРТК подберут подходящую позицию или предложат эквивалент.
Особенности конструкции и свойства

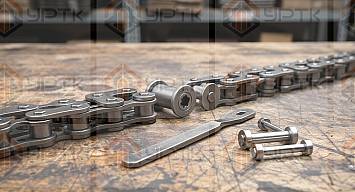

Роликовые цепи (ПР, 2ПР, 3ПР, ТРД) состоят из внутренних и наружных звеньев с закатными роликами. Ролик снижает износ зуба звёздочки и уменьшает потери на трение. Пластинчатые зубчатые цепи (ПЗ-1, ПЗ-2) набраны из профильных пластин с зубьями, зацепляющимися непосредственно с зубьями звёздочки, что обеспечивает плавность хода и меньший уровень шума по сравнению с роликовым исполнением. Цепи серий НП выполняются с допусками нормальной точности, что делает их экономичным решением для неответственных и средненагруженных приводов.
Товары раздела поставляются под заказ; точное наличие и сроки уточняйте у менеджеров УРТК – рассчитаем оптимальный вариант под вашу спецификацию.
