Хомут, скоба и крепление решают одну задачу: удерживают трубу на опорной или строительной конструкции. Делают они это по разным документам. Стальные скобы выпускаются по ГОСТ 24132-80, 24133-80, 24134-80, 24135-80 и 24136-80, хомуты – по ГОСТ 24137-80, 24138-80 и 24139-80, а крепления к колоннам, площадкам, панелям, стенам и полам – по производственному альбому Т-ММ-08-2009, который ГОСТом не является. Раздел объединяет три группы изделий: скобы для крепления труб, хомуты для крепления труб и крепления трубопроводов, а также отдельные изделия – отличительные планки.
| Стандарт | Изделие | D трубы, мм | Исполнение / покрытие | Масса одного изделия, кг |
|---|---|---|---|---|
| ГОСТ 24132-80 | Скоба | 6–430 | – | 0,01–1,792 |
| ГОСТ 24133-80 | Скоба одноместная | 6–65 | Исполнение 1 | 0,005–0,103 |
| ГОСТ 24134-80 | Скоба двухместная | 4–65 | Исполнение 1 | 0,005–0,133 |
| ГОСТ 24135-80 | Скоба трехместная | 4–50 | Исполнение 1 | 0,006–0,133 |
| ГОСТ 24136-80 | Скоба четырехместная | 4–50 | Исполнение 1 | 0,006–0,156 |
| ГОСТ 24137-80 | Хомут | 14–540 | без покрытия и цинковое | 0,018–5,49 |
| ГОСТ 24138-80 | Хомут сварной | 100–540 | без покрытия и цинковое | 0,215–2,006 |
| ГОСТ 24139-80 | Хомут односторонний | 14–200 | без покрытия и цинковое | 0,014–0,795 |
Примечание к таблице: масса – по таблицам ГОСТ; скобы пересчитаны с массы на 1000 штук.
Стандарт определяет тип изделия и диапазон диаметров D трубы. Скобы ГОСТ 24132-80 делают для труб D 6–430 мм. Одноместная скоба ГОСТ 24133-80 рассчитана на D 6–65 мм, двухместная ГОСТ 24134-80 – на D 4–65 мм, трёхместная и четырёхместная (ГОСТ 24135-80 и 24136-80) – на D 4–50 мм. Хомут ГОСТ 24137-80 перекрывает D 14–540 мм, сварной ГОСТ 24138-80 – D 100–540 мм, односторонний ГОСТ 24139-80 – D 14–200 мм. Масса указана для одного изделия: от 0,005 кг у одноместной скобы до 5,49 кг у хомута ГОСТ 24137-80. В самих стандартах масса скоб дана на 1000 штук.
| Обозначение | Основание | Пример обозначения | Масса, кг |
|---|---|---|---|
| ККЖ | К железобетонной колонне | ККЖ1-40-3 | 2,74–126,1 |
| КПМ | К металлической площадке | КПМ1-40-3 | 2,18–83,8 |
| КСП | К стеновой панели | КСП1-40-3 | – |
| КСК | К кирпичной стене | КСК1-40-6 | 3,4–83 |
| КП | К полу | КП1-35-24 | 3,01–79,01 |
| ККМ | К металлической колонне | ККМ1-40-3 | 2–33 |
| КПП | К плите перекрытия | КПП1-40-1 | 8–90,8 |
| КРП | К ригелю, на подвесках | КРП1 | – |
| КБП | К балке перекрытия, на подвесках | КБП1 | 55,6 |
Примечание к таблице: масса – по альбому Т-ММ-08-2009 там, где она в нём приведена.
Первые буквы обозначения показывают основание. Колонны: ККЖ – железобетонная, ККМ – металлическая. Площадка и панель: КПМ – металлическая площадка, КСП – стеновая панель. Стена и перекрытия: КСК – кирпичная стена, КП – пол, КПП – плита перекрытия. Подвесные: КРП – ригель, КБП – балка перекрытия. В ККЖ1-40-3 типоразмер 40-3 стоит после номера исполнения. Масса приведена там, где она есть в данных, для КСП и КРП её нет. Размеры групп – на страницах ККЖ и КПМ.
| Документ | Что это | Статус |
|---|---|---|
| ГОСТ 24132-80 | Скобы стальные для крепления трубопроводов | Действует |
| ГОСТ 24133-80 – ГОСТ 24136-80 | Скобы одноместные, двухместные, трёхместные, четырёхместные | Действуют |
| ГОСТ 24137-80 | Хомуты стальные | Действует |
| ГОСТ 24138-80 | Хомуты сварные | Действует |
| ГОСТ 24139-80 | Хомуты односторонние | Действует |
| ГОСТ 24140-80 | Технические требования к скобам и хомутам | Указан в характеристиках изделий |
| Т-ММ-08-2009 | Производственный альбом «Крепления трубопроводов» (ранее Т-ММ-08-99) | Не ГОСТ |
Примечание к таблице: по реестру Росстандарта и справочникам нормативов на 11.10.2026.
Стандарты на скобы и хомуты действуют. Технические требования к ним задаёт ГОСТ 24140-80, он указан в характеристиках изделий. У альбома Т-ММ-08-2009 (ранее Т-ММ-08-99) статуса стандарта нет, поэтому в заявке на крепление нужно писать обозначение из альбома, а не слово «по ГОСТ».

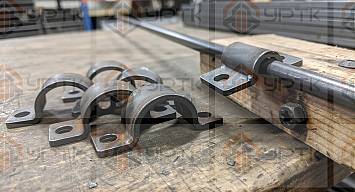

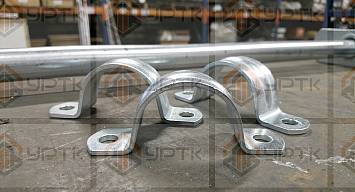

Скобы и хомуты по ГОСТ сделаны из углеродистой стали. Скоба крепит трубу к строительной конструкции, хомут – к опорной или строительной. У хомутов два исполнения: без покрытия и цинковое, скобы идут без покрытия. Многоместные скобы держат сразу несколько труб: две, три или четыре.
Крепление Т-ММ-08 – сварная стальная конструкция для технологических трубопроводов на конструкциях зданий. Если труба идёт вдоль железобетонной колонны, нужен ККЖ, вдоль кирпичной стены – КСК, по полу – КП, а к металлической площадке крепят КПМ.

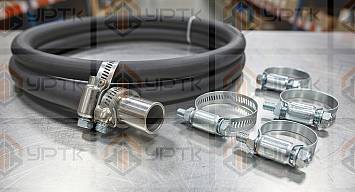

Стальные хомуты и скобы по ГОСТ 24132-80 – 24139-80 не предназначены для ремонта течи и не заменяют такелажную скобу для строп. Свищ или трещину на трубе закрывают ремонтные хомуты для труб с резиновой вставкой, они собраны в отдельном подразделе. Хомуты по ГОСТ 24132-80 – 24139-80 и крепления Т-ММ-08 служат для крепления трубопровода к опорной или строительной конструкции, у них указаны стандарт, диаметр трубы и масса. Рукава и шланги на штуцерах обжимают червячные хомуты DIN 3017 и силовые хомуты с болтовой стяжкой – они собраны в отдельных подразделах.
Если трубу нужно не только удержать, но и разгрузить от веса или дать ей перемещаться при нагреве, нужна опора трубопровода. Для соединения участков линии подойдут фланцы стальные, а отводы, тройники и переходы собраны в разделе детали трубопроводов.
В заявке укажите стандарт или альбом, изделие и размер. Для скобы и хомута нужны ГОСТ и диаметр D трубы, например хомут ГОСТ 24137-80 на D 14 мм, и покрытие – без покрытия или цинковое. Для крепления нужно обозначение из альбома, например ККЖ1-40-3. Рассчитаем под спецификацию, массу и размеры сверим по таблицам стандарта.
Чем скоба отличается от хомута? По описанию в характеристиках скоба по ГОСТ 24132-80 – 24136-80 крепит трубу к строительной конструкции, хомут по ГОСТ 24137-80 – 24139-80 крепит к опорной или строительной. Скобы бывают одно-, двух-, трёх- и четырёхместными, хомуты – обычными, сварными и односторонними.
Какой ГОСТ действует на хомуты для труб? На стальные хомуты действуют ГОСТ 24137-80 (D 14–540 мм), ГОСТ 24138-80 на сварные хомуты (D 100–540 мм) и ГОСТ 24139-80 на односторонние (D 14–200 мм). Технические требования к ним даёт ГОСТ 24140-80.
Что такое Т-ММ-08-2009? Это производственный альбом «Крепления трубопроводов», ранее Т-ММ-08-99, а не ГОСТ. По нему делают крепления к колоннам, площадкам, панелям, стенам и полам: ККЖ, ККМ, КПМ, КСП, КСК, КП, КПП, КРП и КБП.
Из какой стали сделаны скобы и хомуты? Из углеродистой: скобы ГОСТ 24132-80 и 24135-80 – сталь 08кп, ГОСТ 24133-80, 24134-80 и 24136-80 – сталь 20, хомуты ГОСТ 24137-80 и 24139-80 – ВСт3сп, ГОСТ 24138-80 – Ст3сп. Хомуты бывают без покрытия и цинковые.
