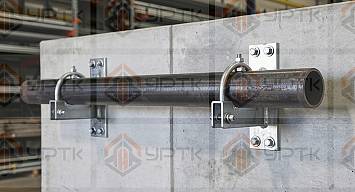

Т-ММ-08-2009 «Крепления трубопроводов» (ранее Т-ММ-08-99) – производственный альбом, а не ГОСТ. Он описывает сварные стальные крепления технологических трубопроводов к строительным конструкциям зданий, без покрытия. Обозначение показывает, к чему крепление ставится: ККЖ – к железобетонной колонне, ККМ – к металлической колонне, КПМ – к металлической площадке, КСП – к стеновой панели, КСК – к кирпичной стене, КП – к полу, КПП – к плите перекрытия, КРП – к ригелю на подвесках, КБП – к балке перекрытия на подвесках. Общий вход – хомуты, скобы и крепления трубопроводов.
| Обозначение | Тип | Норматив | Масса, кг |
|---|---|---|---|
| КБП | Крепление трубопровода | Т-ММ-08-2009 | 55,6 |
| ККЖ | Крепление трубопровода | Т-ММ-08-2009 | 2,74–126,1 |
| ККМ | Крепление трубопровода | Т-ММ-08-2009 | 2–33 |
| КП | Крепление трубопровода | Т-ММ-08-2009 | 3,01–79,01 |
| КПМ | Крепление трубопровода | Т-ММ-08-2009 | 2,18–83,8 |
| КПП | Крепление трубопровода | Т-ММ-08-2009 | 8–90,8 |
| КРП | Крепление трубопровода | Т-ММ-08-2009 | – |
| КСК | Крепление трубопровода | Т-ММ-08-2009 | 3,4–83 |
| КСП | Крепление трубопровода | Т-ММ-08-2009 | – |
Примечание к таблице: Dн – наружный диаметр трубы; масса – по таблицам норматива, где она в нём приведена.
Масса приведена по альбому и сильно зависит от исполнения и типоразмера. ККЖ даёт 2,74–126,1 кг, ККМ – 2–33 кг, КП – 3,01–79,01 кг, КПМ – 2,18–83,8 кг, КПП – 8–90,8 кг, КСК – 3,4–83 кг. КБП представлено одним значением 55,6 кг, а для КРП и КСП масса в таблице не указана, там стоит прочерк. Размеров Дн в данных нет, поэтому подбор ведут по типоразмеру в обозначении.
| Обозначение | Типоразмер | Масса, кг |
|---|---|---|
| ККЖ1-40-3 | 40-3 | 2,74 |
| ККЖ1-140-36 | 140-36 | 18,85 |
| ККЖ2-100-48 | 100-48 | 19,8 |
| ККЖ6-100-16 | 100-16 | 52,1 |
| ККЖ7-120-10 | 120-10 | 50,1 |
| ККЖ8-140-7 | 140-7 | 44,5 |
| ККЖ9-140-16 | 140-16 | 86,7 |
| ККЖ11-80-5 | 80-5 | 39,8 |
| ККЖ12-120-5 | 120-5 | 62 |
| ККЖ14-120-15 | 120-15 | 89,5 |
| ККЖ16-140-5 | 140-5 | 84,6 |
| ККЖ18-140-16 | 140-16 | 51 |
Типоразмер записан в обозначении после номера исполнения: в ККЖ1-40-3 исполнение 1, типоразмер 40-3, масса 2,74 кг. Далее ККЖ1-140-36 весит 18,85 кг, ККЖ6-100-16 – 52,1 кг, ККЖ9-140-16 – 86,7 кг, ККЖ14-120-15 – 89,5 кг. Одинаковый типоразмер 140-16 встречается у ККЖ9 (86,7 кг) и ККЖ18 (51 кг), поэтому номер исполнения нельзя опускать.

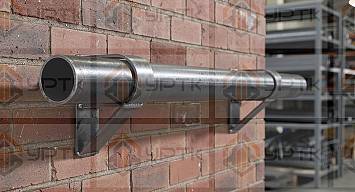

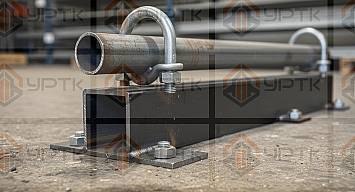

Первая буква-пара в обозначении указывает конструкцию, к которой крепится труба. Для кирпичной стены нужны КСК, для стеновой панели – КСП, для пола – КП, для плиты перекрытия – КПП. На подвесках работают КРП (к ригелю) и КБП (к балке). Сначала определяют основание по проекту, затем исполнение и типоразмер. Подробнее – крепления к железобетонным колоннам ККЖ и крепления к кирпичным стенам КСК.
Масса приводится по альбому, но Дн, H и материал-марка в таблице не заданы: в данных указано лишь «сталь». Не стоит выводить по массе диаметр трубы или нагрузку. Дополнительные группы – КПМ, КСП и КП.
В заявке пишите обозначение целиком, с номером исполнения и типоразмером (например ККЖ9-140-16), и название альбома Т-ММ-08-2009. Рассчитаем под спецификацию по вашему перечню; общий раздел – хомуты, скобы и крепления.
Т-ММ-08-2009 – это ГОСТ? Нет, это производственный альбом. Прежняя редакция называлась Т-ММ-08-99. Норматив указывают в заявке как альбом, не как ГОСТ.
Как расшифровать ККЖ1-40-3? ККЖ – крепление к железобетонной колонне, 1 – номер исполнения, 40-3 – типоразмер. По таблице масса этого крепления 2,74 кг.
Почему у КРП и КСП нет массы? В таблице альбома для этих обозначений масса не приведена, поэтому стоит прочерк. Число мы не подставляем, значение уточняют по проекту.
