Элементы трубопровода

Что такое элементы трубопровода

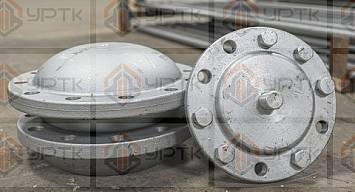

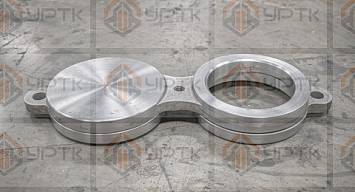

Элементы трубопровода – это фасонные детали и соединительные изделия, обеспечивающие монтаж, изменение направления, разветвление и перекрытие трубных систем. В эту группу входят отводы, тройники, переходы, заглушки, фланцы и другие компоненты, без которых невозможно собрать работоспособную трубопроводную обвязку.

Изделия производятся сварными, бесшовными, коваными и штампованными способами в зависимости от назначения и рабочих условий. Нормативная база охватывает государственные стандарты на каждую группу деталей: на отводы, переходы, тройники, фланцы и заглушки действуют отдельные ГОСТы, а для трубопроводов специального назначения применяются отраслевые стандарты и технические условия. Конкретные требования к изделию определяются по проектной документации или рабочей спецификации.

Основные виды и конструктивные особенности

Материалы и области применения по маркам стали

Выбор материала определяется рабочей средой, давлением и температурным режимом. Наиболее распространены следующие группы:

• Углеродистые стали (ст. 20, 09Г2С и аналоги) – используются в общепромышленных трубопроводах, системах водоснабжения, теплоснабжения и нефтегазовых линиях при умеренных давлениях и температурах.
• Низколегированные стали повышенной прочности – применяются там, где требуется работа при более высоких давлениях или в условиях динамических нагрузок: магистральные и технологические трубопроводы.
• Нержавеющие стали (аустенитный класс) – востребованы в химической, фармацевтической, пищевой промышленности и системах, транспортирующих агрессивные среды.
• Жаропрочные и жаростойкие стали – применяются в трубопроводах пара и горячих газов, котельном оборудовании, нефтепереработке при высоких температурах.

Уточняйте марку материала при формировании заявки: от неё зависит совместимость с рабочей средой и допустимые параметры эксплуатации.

Отраслевое применение

• Нефтегазовая и нефтехимическая промышленность – технологические трубопроводы, промысловые линии, установки подготовки сырья
• Энергетика и теплоснабжение – котельные, турбинные обвязки, тепловые сети
• Химическая и фармацевтическая промышленность – трубопроводы агрессивных сред, реакторные обвязки
• Водоснабжение и водоотведение – магистральные и внутриплощадочные системы
• Машиностроение и металлургия – гидравлические и пневматические системы, охлаждение, подача технологических жидкостей
• Строительство – инженерные коммуникации промышленных и гражданских объектов

Как подобрать элементы трубопровода под задачу

При выборе изделий необходимо учитывать несколько ключевых параметров:

• Условный диаметр (DN) – должен соответствовать диаметру трубы и пропускной способности системы.
• Рабочее давление (PN) – определяет толщину стенки и класс прочности детали.
• Рабочая температура – влияет на выбор марки стали: для высокотемпературных сред нужны жаропрочные или легированные стали.
• Характер среды – агрессивные, кислотосодержащие или пищевые среды требуют нержавеющего исполнения.
• Способ соединения – сварное, фланцевое или резьбовое: выбирается исходя из требований к разборности и давлению.

Если параметры системы известны, УРТК рассчитает комплектацию под спецификацию.

Ключевые свойства и критерии качества

Надёжность трубопроводной обвязки зависит от точности геометрических параметров деталей и качества исходного металла. На что обращать внимание:

• Соответствие геометрии (углы, овальность, толщина стенки) требованиям нормативного документа на деталь.
• Наличие сертификата качества с указанием марки стали, плавки и механических характеристик.
• Исполнение сварных швов – для сварных деталей важна их термическая обработка и контроль качества шва.
• Антикоррозионное исполнение или наличие защитного покрытия при необходимости эксплуатации во влажных и агрессивных условиях.

Наличие конкретных позиций и сроки поставки уточняйте у менеджеров УРТК – часть ассортимента доступна под заказ.
