Что такое фланцы и где они применяются

Фланец – это плоский или фасонный элемент трубопроводной арматуры, обеспечивающий разъёмное соединение труб, оборудования, арматуры и аппаратов. Соединение фланцевого типа позволяет многократно разбирать и собирать узел без разрушения элементов, что критично для технологических трубопроводов, систем водоснабжения, теплоснабжения и промышленных установок.

Фланцы изготавливаются из углеродистых и легированных сталей методами горячей штамповки, ковки или сварки. Конкретный класс материала выбирается исходя из рабочей среды, давления и температуры.

Конструктивные типы фланцев

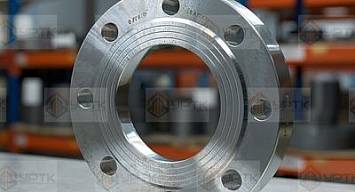

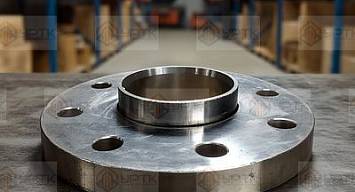

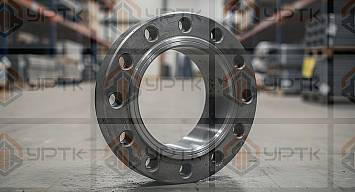

В зависимости от способа соединения с трубой и конструктивных особенностей различают несколько основных типов:

Типоразмерный ряд

Фланцы охватывают широкий диапазон условных диаметров – от малых, применяемых в КИПиА и обвязке оборудования, до крупных, используемых в магистральных и технологических трубопроводах. Ниже приведена ориентировочная сетка типовых условных проходов:

Точные габариты, диаметры болтовых отверстий и присоединительные размеры уточняйте при подборе под конкретную спецификацию.

Материалы и марки стали

Выбор марки стали определяется рабочей средой, температурным режимом и требованиями по коррозионной стойкости:

• Углеродистые стали (Ст20, 20, Ст3) – наиболее распространены. Применяются в системах с нейтральными средами при умеренных температурах и давлениях. Доступны, хорошо свариваются.
• Низколегированные стали (09Г2С, 17Г1С) – повышенная ударная вязкость при отрицательных температурах. Востребованы в северных климатических исполнениях, газовой и нефтяной отрасли.
• Теплоустойчивые стали (12Х1МФ, 15Х5М) – работоспособны при высоких температурах (до 560–580 °С). Используются в энергетике, нефтепереработке, паровых системах.
• Нержавеющие стали (08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т) – коррозионностойкие. Применяются в химической и пищевой промышленности, фармацевтике, водоподготовке.

Применение в отраслях

Фланцевые соединения используются практически во всех отраслях промышленности и коммунального хозяйства:

• Нефтегазовая и нефтехимическая промышленность – обвязка скважин, технологические трубопроводы, установки переработки
• Энергетика и теплоснабжение – паровые и водяные трубопроводы, котельное оборудование
• Химическое производство – агрессивные и взрывоопасные среды, требующие надёжных разъёмных соединений
• Водоснабжение и канализация – соединение насосных агрегатов, арматуры, задвижек
• Машиностроение и судостроение – гидравлические и пневматические системы
• Горнодобывающая отрасль – трубопроводный транспорт пульп, суспензий, абразивных сред

Как подобрать фланец под задачу

При выборе фланца необходимо задать следующие параметры:

• Условный проход (DN) – соответствует внутреннему диаметру подключаемой трубы
• Условное давление (PN) – максимальное рабочее давление с учётом температурных поправок
• Тип присоединения – сварка встык, приварка враструб, резьба – определяется конструкцией трубопровода
• Материал – исходя из рабочей среды (нейтральная, агрессивная, взрывоопасная) и температуры
• Исполнение уплотнительной поверхности – выступ-впадина, шип-паз, гладкая – влияет на герметичность узла

Если параметры не определены до конца, специалисты УРТК подберут вариант под спецификацию или рабочий проект.

Для перехода с трубы ПЭ на фланцевую арматуру подойдут стальные фланцы под ПЭ-втулку, а для соединения без сварки на гладком конце трубы – обжимные фланцы.
