Это временные заглушки. Их заводят внутрь трубы на время работ, перекрывают сечение и после снимают. Так отключают участок водопровода, канализации или тепловой сети, пока меняют задвижку или устраняют аварию, а также закрывают конец трубы под опрессовку. Постоянные заглушки устроены иначе: заглушки стальные приваривают или зажимают между фланцами, и они остаются деталью трубопровода, а компрессионные заглушки из раздела заглушки и соединители ПНД надевают на конец напорной трубы снаружи как фитинг. Изделия этой ветки работают изнутри и не требуют сварки. Государственного стандарта на них нет, размеры и допустимые нагрузки задают технические условия и паспорт изготовителя.
В пневматических заглушках оболочку накачивают сжатым воздухом, она прижимается к стенке и перекрывает сечение. В механических распорных резиновое кольцо зажато между двумя дисками на штоке, при закручивании гайки кольцо сжимается и распирается в трубе. По этим принципам ветка разделена на шесть разделов.
| раздел | принцип | диаметры, мм | как ставят | для чего |
|---|---|---|---|---|

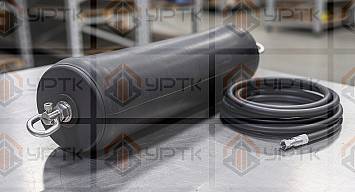

| пневмозаглушки многоразмерные ПЗУ | пневматический | от 40-70 до 1200-1600, десять моделей | накачка воздухом через вентиль | перекрытие сетей разного диаметра одной моделью на диапазон |

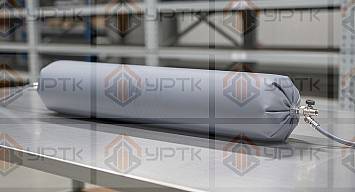

| пневмозаглушки однодиаметровые ПГ | пневматический | Д50-Д1200, под один диаметр | накачка через шланг, оболочка из ПВХ-ткани | временное перекрытие водопровода и канализации, в том числе при тесном доступе |

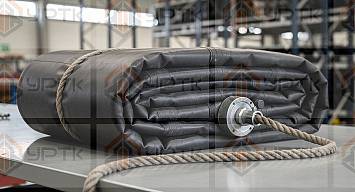

| пневмозаглушки резинотканевые ПЗРТГ | пневматический | DN 300-800 | раздув от компрессора или баллона | перекрытие через колодец или операционное отверстие |

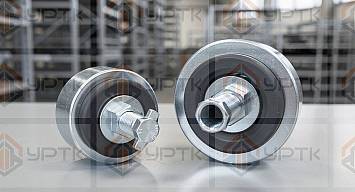

| заглушки стальные с проходным штоком | механический распорный | Д40-Д300 | гайка на резьбовом штоке | гидроиспытания, продувка, перекрытие при сварке |

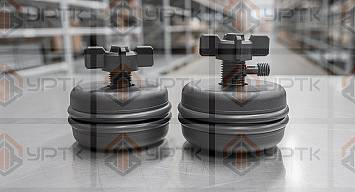

| заглушки механические пластиковые | механический распорный | Д50, Д75, Д100 | гайка на штоке, вручную | перекрытие труб малого диаметра |

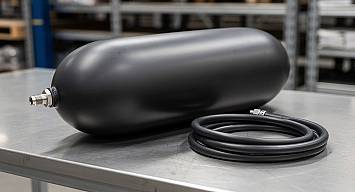

| шары резиновые запорные ШРЗМ и ШРЗО | пневматический | ШРЗМ Ду 100-1400, ШРЗО DN 50-1000 | ввод через технологическое отверстие, заполнение воздухом | перекрытие газопроводов, водопроводов и канализации при ремонте |
Если нужно перекрыть трубу при ремонте сети, а доступ к ней идёт только через колодец, берут пневмозаглушку: её опускают в трубу и раздувают уже на месте. Для опрессовки участка и гидроиспытаний удобнее заглушка с проходным штоком: через полый шток подают воду или воздух, а сама заглушка держит торец. Тот же шток используют при сварке труб, когда внутрь продувают инертный газ. Чтобы закрыть конец трубы на стройке до подключения, подойдёт механическая заглушка с резиновым кольцом, она ставится в торец за несколько оборотов гайки и снимается без сварки. На канализационных и водопроводных сетях большого диаметра работают пневматические варианты, на трубах малого диаметра механические проще и компактнее.
Заглушка ПЗУ рассчитана на диапазон внутренних диаметров: одна модель, например ПЗУ-2, покрывает трубы 200-400 мм. Её берут, когда бригада работает на сетях разного диаметра. Заглушка ПГ делается под один размер, у Д200 это трубы 200-210 мм. Она подходит для типовых диаметров и поставляется в мешке со шлангом. Для труб, где доступ ограничен колодцем, смотрите резинотканевые ПЗРТГ с массой от 7 до 30 кг.
Когда трубу нужно перекрыть через небольшое отверстие в стенке, а не с торца, берут шары резиновые запорные. Маслобензостойкий ШРЗМ на Ду 100-1400 работает на газопроводах и трассах с остатками нефтепродуктов, одноразмерный ШРЗО на DN 50-1000 подходит для газопроводов, водопроводов и канализации. Шар заполняют воздухом, и он облегает стенку трубы на время работ.
Назовите среду в трубе (вода, стоки, тепловая сеть), материал и внутренний диаметр трубы, а также цель: перекрытие при ремонте, опрессовка, продувка или защита открытого конца. Нужен ли подвод среды через шток и как будет подаваться воздух: компрессор или баллон. Давление в трубе перед заглушкой требуется сверить с паспортом изготовителя. Изделия ветки не заменяют постоянный запорный элемент: для длительной изоляции ставят стальные заглушки. Колодцы, через которые ведут работы, – это люки и дождеприёмники в составе той же сети. Повреждённый участок трубы снаружи закрывают хомутами ремонтными.
Государственного стандарта на эти изделия нет. Размеры, допустимое давление и порядок установки определяют технические условия и паспорт изготовителя.
Пневмозаглушку заводят внутрь трубы на время работ и снимают. Стальная заглушка приваривается или зажимается во фланцевом соединении и становится частью трубопровода.
Допустимый подпор указан у каждой модели ПЗУ: от 2 кгс/см² у ПЗУ-04 до 1 кгс/см² у ПЗУ-7. Для испытаний с подачей воды через заглушку берут модель со штоком.
Под такой размер есть многоразмерные ПЗУ-4/5 на 600-1000 мм и ПЗУ-5 на 800-1200 мм, а также однодиаметровые ПГ Д1000 на 980-1020 мм.
