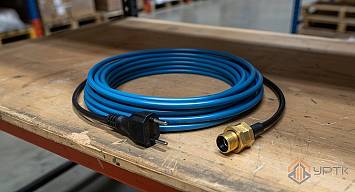

Раздел объединяет четыре инженерных решения обогрева труб и открытых поверхностей, и первый шаг - понять, где именно кабель будет работать. Для защиты водопровода от замерзания и для труб, идущих от скважины к дому, кабель заводят внутрь трубы через сальниковый узел - об этом варианте рассказывает раздел греющий кабель в трубу.

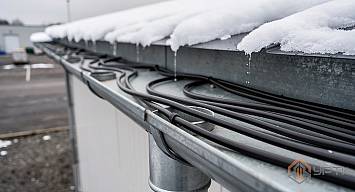

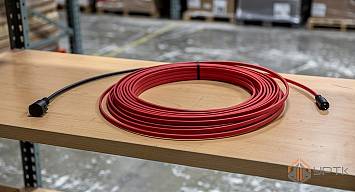

Когда доступ внутрь трубы невозможен или речь про уже смонтированный водопровод и канализационные трубы, кабель крепят снаружи вдоль трассы под теплоизоляцию - это греющий кабель на трубу. Обогрев кровли и водостоков - отдельная задача с другой мощностью и укладкой в жёлобах и воронках, ей посвящён раздел про кровлю и водостоки. Для дорожек, пандусов, площадок у входа и ступеней греющий кабель по конструкции не подходит - там работают готовые нагревательные секции для ступеней фиксированной длины.
Мощность на метр линии зависит от диаметра и материала трубы, а не выбирается произвольно: чем толще труба и чем сильнее она остывает на морозе, тем больше ватт на метр нужно заложить. Ориентир производителей (не норматив): трубы 15-25 мм обогревают кабелем около 10 Вт/м, 25-40 мм - около 16 Вт/м, 40-60 мм - около 24 Вт/м, 60-80 мм - около 30 Вт/м, а для пластиковых труб верхний предел обычно не выше примерно 17 Вт/м.
Для кабеля внутри водопровода, который контактирует с питьевой водой, стоит сверить в паспорте санитарное подтверждение оболочки - советуем это делать при заказе позиций из раздела «в трубу», отдельно от заявленной линейной мощности. Секции для ступеней подбирают иначе - по площади открытой поверхности и шагу укладки, а не по диаметру трубы, поэтому у них собственная страница с расчётом площади.
| Тип кабеля | Линейная мощность | Где применяют |
|---|---|---|
| Кабель в трубу | 10 Вт/м | внутри водопровода, защита от замерзания |
| Кабель на трубу | 16, 25 или 30 Вт/м | снаружи вдоль трубы под теплоизоляцией |
| Кабель для кровли и водостоков | 25 Вт/м | жёлоба, воронки, водосточные трубы |
| Нагревательная секция для ступеней | 30 Вт/м | стяжка под ступенями и площадками |
Общую мощность линии считают как длину кабеля на линейную мощность - при 25 Вт/м и 10 метрах получится 250 Вт, а автомат в щите подбирают по этой сумме с запасом; в характеристиках указана максимальная длина линии при определённом номинале автомата. Частая ошибка - взять кабель на трубу для укладки внутри трубы или наоборот: у этих исполнений разное сечение и оболочка, и путаница ведёт либо к переплате, либо к кабелю не по задаче.
Вторая ошибка - забыть про защитное отключение: для наружных и влажных зон по требованиям ПУЭ нужен автоматический выключатель и устройство защитного отключения с током срабатывания не более 30 мА, без этого линия не защищена. Саморегулирующийся кабель можно укладывать с нахлёстом на стыках и у отводов - каждый участок сам снижает нагрев, если рядом уже тепло, но это не отменяет автомат и УЗО в щите.
Присылайте диаметр и длину трубы или площадь ступеней - подберём мощность и длину кабеля, добавим комплект для монтажа и терморегулятор под задачу. Рассчитаем поставку под объект и отгрузим в регион вместе с остальным заказом инженерных сетей.
Чем отличается кабель "в трубу" от кабеля "на трубу"? Кабель в трубу заводят внутрь водопровода через сальниковый узел и берут мощностью 10 Вт/м, кабель на трубу крепят снаружи вдоль трассы лентой или стяжками под теплоизоляцию и выбирают мощностью 16, 25 или 30 Вт/м в зависимости от диаметра трубы.
Нужен ли автомат и УЗО для греющего кабеля? Да, для наружных и влажных зон по требованиям ПУЭ ставят автоматический выключатель и устройство защитного отключения с током срабатывания не более 30 мА - без этой защиты линия не соответствует правилам эксплуатации.
Можно ли резать нагревательную секцию для ступеней под свою длину? Нет. В отличие от саморегулирующегося кабеля, который продают на отрез и собирают монтажным комплектом, длина готовой секции для ступеней фиксирована производителем и менять её нельзя.
Перегреется ли кабель, если уложить его с нахлёстом на стыке? На нахлёстах саморегулирующийся кабель сам снижает тепловыделение там, где уже тепло, поэтому перехлёст безопаснее, чем у кабеля постоянной мощности, но защиту автоматом и УЗО на линии это не отменяет.
Какую мощность взять для кабеля на трубу диаметром около 32 мм? Ориентир производителей для труб 25-40 мм - около 16 Вт/м; для более толстой изоляции или пластиковой трубы значение может отличаться, точный выбор уточняйте у нас, назвав диаметр и материал трубы.
Подходит ли этот кабель для обогрева газовой трубы? Нет, позиции этого раздела рассчитаны на водопровод, канализацию, кровлю и водостоки, а не на другие среды; для газопровода и взрывоопасных зон греющий кабель этой линейки не предназначен и не применяется.
