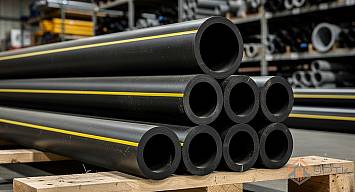

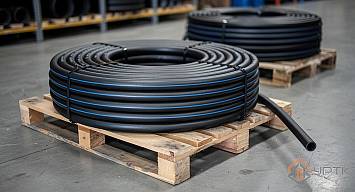

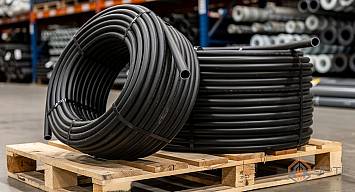

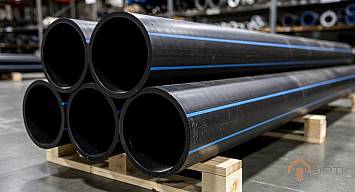

Прежде чем смотреть на диаметр, определите назначение линии. Для холодного водопровода берут трубы ПНД водопроводные SDR 11 и 13,6 под высокое давление сети или трубы SDR 17, 21 и 26, если магистраль работает на невысоком давлении и толщина стенки может быть меньше. Для линий без гарантии по давлению - полив, малонапорные технические линии, временная разводка - подходят трубы ПНД технические: они дешевле водопроводных, но поставщик не подтверждает для них рабочее давление. Газ по проекту идёт только через трубы ПЭ газовые с жёлтой маркировкой - монтаж и допуск такой линии выполняет специализированная организация.

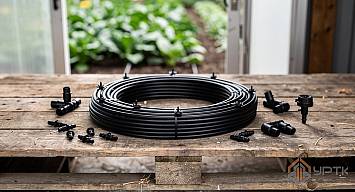

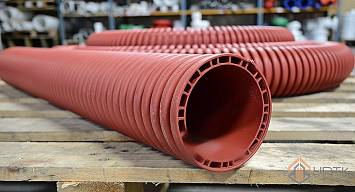

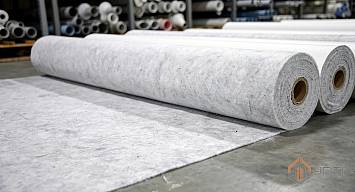

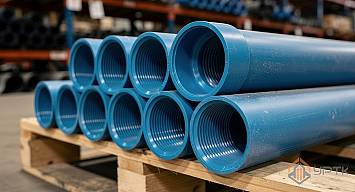

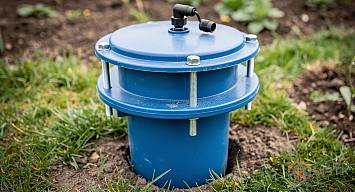

Под скважину на воду нужны сразу два узла: трубы обсадные ПНД для скважин с резьбовым соединением звеньев и оголовки и насосы для скважин, которые герметизируют устье и держат насос на тросе. Если задача - защитить кабель или собрать дренаж, смотрите трубы гофрированные ПНД: красная двустенная гофра идёт в грунт под кабель, а лёгкая гибкая HF - под проводку внутри конструкций. Для грядок и теплиц есть отдельный блок капельный полив, а для дорожек, площадок и обёртки дренажа - геотекстиль иглопробивной.
Если тип уже понятен, а нужен конкретный размер, быстрее смотреть подборки трубы ПНД по диаметру или трубы ПНД по SDR - они собирают все виды труб под один параметр. Из готовых страниц по размеру часто ищут трубы ПНД 32 мм и 63 мм под ввод воды в дом, 110 мм под уличный водопровод участка или посёлка, 225 мм под магистраль, трубы обсадные ПНД 125 мм под типовую скважину и трубы гофрированные ПНД 110 мм под ввод кабеля в здание. Тем, кто уже считает линию по классу давления, проще открыть сразу трубы ПНД SDR 11.
| Тип трубы | Соединение | Диаметры | Давление | Где применяют |
|---|---|---|---|---|
| Водопроводная SDR 11 и 13,6 | стыковая сварка, литые и электросварные фитинги, компрессионные фитинги на малых диаметрах | от 20 до 250 мм | 16 бар (SDR 11) и 12,5 бар (SDR 13,6) для воды при +20 °C | наружный и подземный водопровод, магистрали посёлков и предприятий |
| Водопроводная SDR 17, 21 и 26 | стыковая сварка, электросварные фитинги | от 32 до 1600 мм | 10 бар (SDR 17), 8 бар (SDR 21), 6 бар (SDR 26) для воды при +20 °C | наружный водопровод участка, замена изношенных стальных линий |
| Техническая | стыковая сварка, компрессионные фитинги | от 16 до 400 мм | поставщик не гарантирует | полив и техническая вода, временные линии на стройке, защитный футляр для кабеля |
| Газовая ПЭ100 SDR 11 | стыковая сварка, электросварные фитинги | от 32 до 400 мм | определяет проект по формуле ГОСТ Р 58121.2-2018 | газовые вводы к домам и объектам по проекту, подземные распределительные газопроводы |
| Обсадная для скважин | резьбовое, звено на звено | от 64 до 160 мм | безнапорная | обсадка водозаборных скважин на воду |
Длину трубы считают с запасом на повороты и подключение к фитингам, а бухту заказывают с учётом минимального внутреннего диаметра намотки - у водопроводной трубы это не менее 16 наружных диаметров, у технической встречаются бухты по 100 м на малых диаметрах. Частая ошибка - смешать в одной линии участки разного SDR: систему держит самый слабый элемент, и трубу с меньшим SDR нельзя рассчитывать на давление соседнего участка с большим SDR. Вторая ошибка - взять техническую трубу под питьевую воду или напорную магистраль с гарантией давления: для этого нужна водопроводная труба ПЭ 100, а не техническая. Третья - забыть, что в документах поставщика на водопроводную трубу указан ГОСТ 18599-2001; этот стандарт в России не применяется с 1 сентября 2024 года, его заменил ГОСТ Р 70628.2-2023, и размеры с классами давления в нём совпадают со старыми таблицами.
Диаметр, SDR и метраж указывают в заявке, УРТК считает бухты и отрезки под трассу и добавляет нужные фитинги, чтобы линия ушла одной отгрузкой. Для скважины отдельно уточняют диаметр обсадной трубы - от него зависит, какой насос и оголовок подойдут.
Чем водопроводная труба отличается от технической? Водопроводная труба ПЭ 100 рассчитана на холодное хозяйственно-питьевое водоснабжение, её давление задано классом SDR. Для технической трубы поставщик не гарантирует рабочее давление - она подходит для полива, временных линий и защиты кабеля, но не для питьевой воды и напорной магистрали.
Как соединяют трубы разного SDR в одной линии? Стыковая сварка требует одинакового SDR свариваемых концов, то есть одинаковой толщины стенки. Если участки разного SDR всё же нужно соединить, между ними ставят переходной фитинг, а давление всей линии считают по трубе с меньшим SDR - она слабее.
Какой ГОСТ действует на трубу для питьевой воды сейчас? В документах поставщика на трубу указан ГОСТ 18599-2001, но этот стандарт в России не применяется с 1 сентября 2024 года. Его заменил ГОСТ Р 70628.2-2023 - размеры и классы давления в таблицах совпадают со старым стандартом.
Можно ли использовать трубу ПНД для газа без ограничений? Нет. Для газа нужна отдельная труба ПЭ 100 SDR 11 по ГОСТ Р 58121.2-2018 с жёлтой маркировкой, а рабочее давление задаёт проект, а не таблица для воды. Проектирование, монтаж и допуск газопровода выполняет специализированная организация.
Как подобрать диаметр обсадной трубы под скважину? Наружный диаметр обсадной трубы определяет, какой погружной насос войдёт внутрь и какой оголовок подойдёт на устье - оголовки ОСП подобраны под диапазон наружных диаметров. Резьбовые обсадные трубы 64-160 мм монтируют цепным ключом.
Для чего нужна гофрированная труба, если уже есть обычная ПНД? Гофрированная труба не держит давление - это защита кабеля в земле или дренажная линия в геотекстиле, а не напорный трубопровод. Красная двустенная гофра гладкая внутри, что упрощает протяжку кабеля, а лёгкая гибкая HF применяется для проводки.
