1. Что такое труба НКТ и чем отличается от аналогов

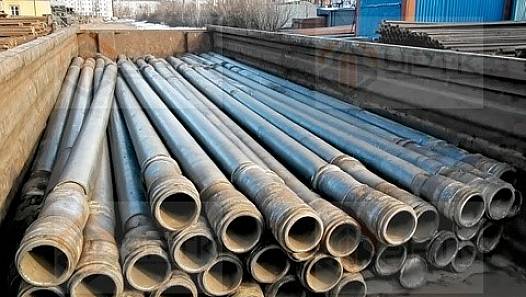

Определение. Труба НКТ (насосно-компрессорная труба) – стальная бесшовная труба с нарезной резьбой на концах, предназначенная для работы внутри нефтяных и газовых скважин. Основная функция – транспортировка пластовых флюидов (нефти, газа, воды) от продуктивного пласта на поверхность, а также закачка рабочих агентов (пара, кислоты, воды) в пласт.
Насосно-компрессорные трубы занимают особое место среди скважинного трубного оборудования. В отличие от обсадных труб, формирующих стенку ствола скважины, НКТ работают внутри обсаженного пространства под воздействием внутреннего давления, осевых растягивающих нагрузок от собственного веса колонны и агрессивных сред – пластовых флюидов с содержанием сероводорода, углекислоты, хлоридов.
Бурильные трубы, с которыми нередко путают НКТ, предназначены для передачи крутящего момента на долото при бурении – у них принципиально иная конструкция замкового соединения и иные требования к механическим свойствам. Подробнее об этом типе продукции – в разделе бурильные трубы.
Колонна НКТ в скважине может достигать нескольких километров в длину, поэтому к материалу и геометрии каждой трубы предъявляются строгие требования по прямолинейности, равностенности и качеству резьбового соединения. Малейший дефект резьбы или неравномерность стенки на глубине 2-3 км может привести к обрыву колонны – аварии, ликвидация которой обходится значительно дороже стоимости всей партии труб.
Сравнение НКТ с ближайшими аналогами
| Параметр | Труба НКТ | Обсадная труба | Бурильная труба |
|---|---|---|---|
| Функция | Подъём флюида / закачка агента | Крепление стенок скважины | Передача момента на долото |
| Диаметр, мм | 33-114 | 114-508 и более | 60-168 |
| Соединение | Муфтовая резьба НКТ по ГОСТ 633-80 | Обсадная резьба по ГОСТ 632-80 | Замковое (ЗН, ЗШ, ЗУ) |
| Основная нагрузка | Внутреннее давление + осевое растяжение | Радиальное (горное) давление | Крутящий момент + осевое сжатие |
| Длина секции, м | 8-11,5 | 8-13 | 8-12 |
| Производство | Бесшовное | Бесшовное или сварное | Бесшовное |
Если для решения задачи требуется бесшовная труба общего назначения, а не специализированное скважинное изделие, стоит ознакомиться с материалом о бесшовных стальных трубах – там подробно разобраны типы производства, ГОСТы и сферы использования в промышленности.
2. Нормативная база: ГОСТы и ТУ
Производство, приёмка и эксплуатация насосно-компрессорных труб регулируются несколькими нормативными документами. Ключевые из них сведены в таблицу ниже; каждый документ охватывает свою область требований.
| Документ | Название и суть | Что регламентирует |
|---|---|---|
| ГОСТ 633-80 | Трубы насосно-компрессорные и муфты к ним | Типоразмеры, группы прочности, резьба, механические свойства, методы испытаний, маркировка |
| ГОСТ 8731-74 | Трубы стальные бесшовные горячедеформированные. Технические требования | Общие требования к бесшовным трубам как полуфабрикату для производства НКТ |
| ГОСТ 8732-78 | Трубы стальные бесшовные горячедеформированные. Сортамент | Геометрические размеры горячедеформированных бесшовных труб, допуски |
| API 5CT | Спецификация обсадных и насосно-компрессорных труб (международный стандарт) | Группы прочности H-40, J-55, K-55, N-80, L-80, P-110, требования для экспортных поставок и совместимость с иностранным оборудованием |
| ТУ производителей | Технические условия конкретных заводов (ТМК, ЧТПЗ, ОМК и др.) | Специальные исполнения: коррозионно-стойкие, с премиум-резьбой, термоупрочнённые; параметры, выходящие за рамки ГОСТ |
ГОСТ 633-80 – центральный документ отрасли. Принят в 1980 году и до сих пор является обязательным при поставках на российские нефтегазовые объекты. Стандарт устанавливает буквенное обозначение групп прочности (Д, К, Е, Л, М, Р), параметры трубной резьбы НКТ с шагом 6 ниток на дюйм, требования по гидравлическому испытанию и нормы по отклонению от прямолинейности (не более 1/1000 длины трубы).
ГОСТ 633-80
Основной нормативный документ. Охватывает все аспекты производства и приёмки НКТ на российском рынке. Наличие сертификата соответствия этому ГОСТу – обязательное условие при закупке для нефтегазовых объектов.
API 5CT
Международный аналог, применяемый при поставках на экспорт, на совместные предприятия с иностранным участием и при использовании насосного оборудования иностранного производства. Обозначения групп прочности отличаются от российских.
ТУ заводов
Документы ТМК (Трубная металлургическая компания), ЧТПЗ, ОМК и других производителей расширяют номенклатуру: трубы с газонепроницаемой резьбой, с внутренним покрытием, коррозионно-стойкие исполнения для сред с H₂S и CO₂.
3. Виды и классификация
Трубы НКТ классифицируют по нескольким признакам: типу соединения, наличию высадки концов, исполнению по стойкости к агрессивным средам и геометрическим параметрам. Понимание этой классификации необходимо для корректного выбора при проектировании скважинного оборудования.
По типу концевого исполнения
Тип Н – без высадки
Наружный диаметр тела трубы и резьбовой части одинаков. Резьба нарезается непосредственно на трубе. Более простое и дешёвое исполнение, широко применяется в стандартных условиях эксплуатации при умеренных давлениях.
Тип В – с наружной высадкой
Концы трубы имеют утолщение (высадку), за счёт чего нарезка резьбы не снижает прочность сечения. Соединение выдерживает более высокие осевые нагрузки – предпочтительно для глубоких скважин с длинными колоннами.
Тип НКМ – муфтовое соединение
Труба поставляется в комплекте с муфтой. Муфтовое соединение обеспечивает демонтаж и повторную сборку колонны без повреждения резьбы. Стандартное исполнение для большинства промысловых применений по ГОСТ 633-80.
Специальные исполнения
Трубы с повышенной коррозионной стойкостью (для сред H₂S/CO₂), с нанесённым внутренним покрытием для снижения гидравлических потерь и с премиум-резьбой газонепроницаемого типа – поставляются по ТУ производителей.
Классификация по группам прочности (ГОСТ 633-80)
| Группа прочности | Минимальный предел текучести, МПа | Минимальный предел прочности, МПа | Типичные условия применения |
|---|---|---|---|
| Д | 379 | 655 | Неглубокие скважины, малоагрессивные среды |
| К | 552 | 690 | Стандартные скважины средней глубины |
| Е | 655 | 724 | Глубокие скважины с повышенным давлением |
| Л | 724 | 793 | Глубокие скважины, термообработанные трубы |
| М | 793 | 862 | Сверхглубокие скважины, высокие нагрузки |
| Р | 931 | 1000 | Экстремальные условия, высоконагруженные колонны |
Исполнение по стойкости к сероводороду
Отдельную категорию составляют трубы для сред, содержащих сероводород (H₂S). ГОСТ 633-80 вводит специальное исполнение «С» с ограничениями по твёрдости материала (не выше 22 HRC) для предотвращения сероводородного растрескивания под напряжением. Применение труб без этой маркировки в сероводородосодержащих скважинах недопустимо.
4. Марки стали и группы прочности
ГОСТ 633-80 не фиксирует жёстко марку стали для каждой группы прочности, задавая лишь требования по механическим характеристикам. Производители самостоятельно выбирают химический состав, обеспечивающий нужный уровень прочности, пластичности и коррозионной стойкости. Тем не менее на практике сложились устойчивые сочетания групп прочности и марок стали.
Самая распространённая группа – Д. Трубы группы прочности Д (сталь 32Г2 или аналоги) составляют значительную долю рынка насосно-компрессорных труб в России. Они применяются на малых и средних глубинах, не требуют сложной термической обработки и доступны по стоимости. Именно трубы группы Д чаще всего встречаются на складских позициях в наличии.
| Группа прочности (ГОСТ 633-80) | Аналог по API 5CT | Типичные марки стали | Рабочая температура | Преимущественное применение |
|---|---|---|---|---|
| Д | H-40 / J-55 | 32Г2, 37Г2С | до +150 °C | Нефтедобыча, малые глубины, стандартные среды |
| К | K-55 | 37Г2С, 32ХГ | до +150 °C | Нефтедобыча, средние глубины |
| Е | N-80 | 40ХН, 30ХМА | до +200 °C | Глубокие скважины, повышенные давления |
| Л | L-80 | 40ХН, 36Г2С | до +200 °C | Сероводородосодержащие среды (исп. «С») |
| М | C-90 / T-95 | Легированные с термообработкой | до +250 °C | Сверхглубокие скважины |
| Р | P-110 | Высоколегированные термоупрочнённые | до +250 °C | Экстремальные нагрузки, горизонтальные скважины |
Важно. Конкретная марка стали определяется технической документацией завода-изготовителя. При заказе необходимо требовать сертификат качества с указанием химического состава плавки, механических свойств и результатов гидравлических испытаний. Замена марки без согласования с технологом скважины недопустима.
Для сред с высоким содержанием CO₂ (углекислотная коррозия) рассматриваются также трубы из нержавеющих хромистых и хромоникелевых сталей – подробнее о коррозионно-стойких трубных материалах в обзоре нержавеющих труб.
5. Типоразмеры и сортамент
Сортамент насосно-компрессорных труб по ГОСТ 633-80 охватывает диапазон наружных диаметров от 33,4 до 114,3 мм. Номинальные диаметры заимствованы из дюймовой системы, поэтому встречаются дробные значения в миллиметрах. Длина трубы варьируется от 8,0 до 11,5 м.
Наиболее ходовые типоразмеры для нефтедобывающих скважин средней глубины – трубы диаметром 73 мм (2⅞") и 89 мм (3½"). Они обеспечивают оптимальное соотношение внутреннего сечения (дебит скважины) и прочностных характеристик колонны. Типоразмер 60,3 мм (2⅜") применяется преимущественно в малодебитных и газлифтных скважинах.
| Наружный диаметр, мм | Дюймовый эквивалент | Толщина стенки, мм | Внутренний диаметр, мм | Масса 1 п.м., кг/м |
|---|---|---|---|---|
| 33,4 | 1⅓" | 4,0 | 25,4 | 2,90 |
| 42,2 | 1⅔" | 4,5 | 33,2 | 4,34 |
| 48,3 | 1⅞" | 4,0 | 40,3 | 4,52 |
| 60,3 | 2⅜" | 5,0 | 50,3 | 6,99 |
| 73,0 | 2⅞" | 5,5 | 62,0 | 9,19 |
| 73,0 | 2⅞" | 7,0 | 59,0 | 11,40 |
| 89,0 | 3½" | 6,5 | 76,0 | 13,44 |
| 89,0 | 3½" | 8,0 | 73,0 | 16,40 |
| 102,0 | 4" | 6,5 | 89,0 | 15,60 |
| 114,3 | 4½" | 7,4 | 99,5 | 19,93 |
| 114,3 | 4½" | 8,6 | 97,1 | 22,90 |
Значения массы приведены без учёта муфты и резьбовых протекторов. При расчёте веса колонны следует учитывать массу муфт – она указывается в сертификате качества и зависит от типоразмера. Полные таблицы допускаемых нагрузок на растяжение, давлений страгивания резьбы и внутренних рабочих давлений содержатся в приложениях к ГОСТ 633-80.
Для задач, не связанных с бурением, но требующих труб общего назначения с широким сортаментом, можно рассмотреть бесшовные стальные трубы в каталоге УРТК.
6. Применение в отраслях
Первичная область применения насосно-компрессорных труб – нефтегазовая добыча, однако конструктивные особенности и высокие прочностные характеристики этих изделий делают их востребованными и в других отраслях.
Нефтедобыча
Основная область применения. НКТ формируют лифтовую колонну скважины, по которой нефть поднимается на поверхность. Применяются при механизированной добыче (ЭЦН, ШГН), фонтанировании и газлифте. Выбор группы прочности и типоразмера определяется глубиной скважины и пластовым давлением.
Газодобыча
В газовых скважинах НКТ несут трубные колонны для подачи ингибиторов гидратообразования, организации газлифтной эксплуатации и проведения геофизических исследований. Требования к герметичности резьбового соединения здесь повышены.
Нагнетательные и водозаборные скважины
Трубы НКТ применяются в системах поддержания пластового давления (ППД) – для закачки воды в продуктивные пласты. Также используются в геотермальных скважинах и скважинах на воду большой глубины, где требуется прочное резьбовое соединение.
Геотехнические работы
НКТ применяются при проведении кислотных обработок пластов, гидравлического разрыва пласта (ГРП), закачки цемента и других технологических операций в скважинах. Для этих целей важна стойкость к высоким давлениям и химическая совместимость с рабочим агентом.
Горнодобывающая промышленность
Аналоги НКТ – колонковые трубы и трубы для геологоразведочного бурения – применяются при разведке твёрдых полезных ископаемых. Смотрите также колонковые трубы в соответствующем разделе каталога.
Строительство и инфраструктура
Б/у трубы НКТ после списания с промысла находят применение в свайных фундаментах, временных опорных конструкциях, системах горизонтального наклонного бурения (ГНБ) при прокладке коммуникаций под дорогами и реками.
При необходимости изоляции трубопровода, проходящего через дорожные насыпи или железнодорожные пути, применяют защитные футляры для трубопроводов. В таких конструкциях трубы НКТ нередко используются в качестве рабочей трубы внутри защитного кожуха.
7. Как выбрать трубу НКТ под задачу
Выбор типоразмера и исполнения насосно-компрессорной трубы – инженерная задача, которая решается исходя из параметров скважины и условий её эксплуатации. Ниже приведена четырёхшаговая методика, позволяющая сформировать корректную спецификацию.
Шаг 1. Определите рабочее давление
Ключевой параметр – максимальное внутреннее давление в колонне НКТ. Оно складывается из пластового давления, гидростатического давления столба жидкости и давления, создаваемого насосным оборудованием. По расчётному давлению выбирается минимальная допустимая толщина стенки трубы для данного диаметра. Затем по таблицам ГОСТ 633-80 или документации изготовителя определяется, какая группа прочности обеспечит требуемый коэффициент запаса (обычно не менее 1,25-1,4 от рабочего давления).
Шаг 2. Оцените температурные условия и агрессивность среды
Забойная температура напрямую влияет на выбор группы прочности: при температурах выше +150 °C необходимо применять трубы группы Е и выше с термоустойчивой сталью. При наличии в пластовом флюиде H₂S (даже в следовых количествах, от 0,0003 МПа парциального давления) обязательно исполнение «С» по ГОСТ 633-80 или аналог L-80 по API 5CT. Игнорирование этого требования приводит к сульфидному растрескиванию металла и обрыву колонны.
Шаг 3. Рассчитайте осевую нагрузку от веса колонны
Общий вес колонны НКТ в воздухе определяется как произведение погонной массы одной трубы на суммарную длину колонны. С учётом выталкивающей силы жидкости эффективный вес уменьшается, но при подъёме колонны и при прихватах возникают ударные нагрузки, превышающие расчётные. Поэтому нагрузка на резьбовое соединение (страгивающее усилие) должна иметь запас не менее 1,6-1,8 от веса колонны. Трубы с наружной высадкой (тип В) обеспечивают более высокое страгивающее усилие по сравнению с невысаженными (тип Н) при том же наружном диаметре.
Шаг 4. Выберите типоразмер под требуемый дебит
Внутренний диаметр НКТ определяет пропускную способность лифтовой колонны. Для механизированной добычи с ЭЦН диаметр трубы выбирается с учётом габаритного диаметра насоса и кабельного ввода. Для скважин с расчётным дебитом до 50 м³/сут обычно достаточно трубы диаметром 73 мм; при дебите 100-300 м³/сут рассматривается диаметр 89-114 мм.
Совет. Если параметры скважины известны не полностью или у вас нет опыта подбора НКТ для конкретного месторождения – проконсультируйтесь с техническим специалистом перед формированием заявки. Уточните у менеджера УРТК наличие нужного типоразмера и группы прочности на складе или возможность поставки под заказ.
8. Расчёт веса и количества
Перед оформлением заказа важно рассчитать теоретическую массу партии. Это необходимо для оценки транспортных расходов, подбора грузоподъёмного оборудования при спускоподъёмных операциях и сравнения с фактическим весом при приёмке.
Пример расчёта. Требуется определить вес колонны из труб НКТ диаметром 73 мм, толщина стенки 5,5 мм, общая длина колонны 2500 м.
1. Погонная масса: m = 0,02466 × (73 - 5,5) × 5,5 = 0,02466 × 67,5 × 5,5 = 9,15 кг/м
2. Вес колонны: M = 9,15 × 2500 = 22 875 кг ≈ 22,9 т
3. С учётом муфт (прибавка ~2-3%): M ≈ 23,4-23,6 т
Запас на обрезь и потери. При формировании заказа добавляйте к расчётному количеству 3-5% – это компенсирует обрезь при монтаже, трубы с дефектами, выявленными при входном контроле, и потери при транспортировке. Данная практика стандартна при работе с любым трубным прокатом, будь то НКТ, стальные трубы общего назначения или специализированные изделия.
Следует помнить, что расчётная формула даёт теоретическую массу по ГОСТ 633-80. Фактическая масса конкретной партии может отличаться в пределах допуска по толщине стенки (+12,5% / -12,5% для большинства типоразмеров). При необходимости точного весового учёта – запрашивайте взвешивание партии на складе поставщика.
Часто задаваемые вопросы
Чем труба НКТ отличается от обсадной трубы?
НКТ (насосно-компрессорная труба) используется для подъёма нефти, газа и закачки рабочих агентов внутри уже обсаженной скважины. Обсадная труба формирует стенку ствола скважины и несёт функцию крепления горных пород – она рассчитана на радиальные нагрузки от горного давления. НКТ работают преимущественно на внутреннее давление и осевое растяжение. Обсадные трубы имеют значительно больший диаметр; подробнее о них – в разделе обсадные трубы.
Какой ГОСТ регламентирует производство труб НКТ?
Основной документ – ГОСТ 633-80 «Трубы насосно-компрессорные и муфты к ним». Он устанавливает типоразмеры, классы точности, требования к резьбе, механические свойства и методы испытаний. Дополнительно могут применяться ТУ производителей для специальных исполнений – с повышенной коррозионной стойкостью, улучшенными муфтовыми соединениями, термоупрочнённых марок. При экспортных поставках применяется международный стандарт API 5CT.
Какие марки стали применяются для труб НКТ?
По ГОСТ 633-80 трубы НКТ изготавливают из групп прочности Д, К, Е, Л, М, Р. Каждой группе соответствует определённый уровень предела текучести: Д – от 379 МПа, К – от 552 МПа, Е – от 655 МПа и далее по возрастанию. Фактические марки стали – 32Г2, 37Г2С, 40ХН и другие легированные стали в зависимости от группы прочности. Для сероводородосодержащих сред применяют специальные исполнения с ограниченной твёрдостью.
Что такое группы прочности труб НКТ?
Группа прочности – классификационный параметр по ГОСТ 633-80, характеризующий минимальный предел текучести материала трубы. Обозначается буквенным кодом: Д, К, Е, Л, М, Р. Чем выше группа, тем выше предел текучести и допустимое рабочее давление, но и выше требования к качеству стали и термической обработке. Группа прочности выбирается исходя из глубины скважины, пластового давления и агрессивности среды.
Можно ли использовать трубы НКТ повторно (б/у)?
Б/у трубы НКТ применяются в практике нефтедобычи при условии дефектоскопии, восстановления резьбы и подтверждённой остаточной прочности. Перед повторным использованием трубы проходят опрессовку, ультразвуковой или электромагнитный контроль. Решение о допустимости повторного применения принимается по результатам дефектоскопии и зависит от требований проекта скважины. Новые трубы поставляются с сертификатами качества и полным соответствием нормативу.
Как рассчитать вес партии труб НКТ?
Масса одного погонного метра рассчитывается по формуле: m = 0,02466 × (D - t) × t, где D – наружный диаметр в мм, t – толщина стенки в мм, результат в кг/м. Для получения веса партии значение умножают на суммарную длину в метрах. К расчётному весу рекомендуется добавлять 3-5% на обрезь и технологические потери. Точные значения погонной массы для стандартных типоразмеров приведены в ГОСТ 633-80.
Глоссарий
