Содержание
1. Что такое футляр и чем отличается от аналогов

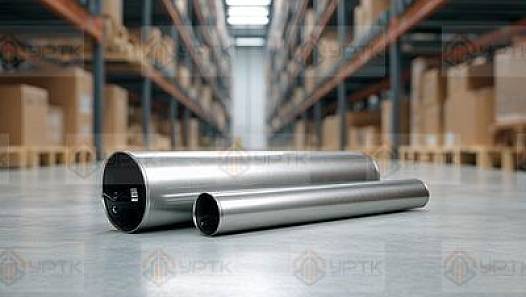

Определение. Защитный футляр (кожух, обсадная труба перехода) — это внешняя трубная конструкция большего диаметра, которая охватывает рабочий трубопровод на участке пересечения с препятствием: автодорогой, железнодорожным полотном, водной преградой или иным инженерным сооружением. Кожух воспринимает внешние механические нагрузки и защищает рабочую трубу от грунтового давления, транспортных нагрузок и воздействия среды.
Принцип «труба в трубе» применяется в подземном строительстве уже несколько десятилетий. Первоначально в качестве защитных кожухов использовались исключительно стальные трубы, однако с развитием материаловедения и технологий бестраншейной прокладки (горизонтально-направленное бурение, продавливание, микротоннелирование) на рынке появились конструкции из полимеров и стеклопластика — так называемые композитные исполнения.
Важно разграничивать понятия. Футляр следует отличать от смежных конструктивных элементов:
| Конструкция | Назначение | Отличительный признак |
|---|---|---|
| Защитный футляр (кожух) | Защита рабочей трубы на переходе | Охватывает рабочую трубу, не является частью гидравлического тракта |
| Обсадная труба | Крепление стенок скважины, защита при бурении | Постоянно или временно удерживает грунт, бывает извлекаема |
| Защитный кожух кабельный | Механическая защита силовых кабелей | Меньшие диаметры, иные нагрузочные характеристики |
| Гильза проходная | Проход трубы через стену/перекрытие | Короткая, устанавливается в конструкции здания |
В российской практике термин «футляр» устойчиво применяется в проектной документации на строительство подземных инженерных сетей при пересечениях с транспортными коридорами. Типоразмерный ряд традиционно обозначается через условный диаметр (DN): DN 300, DN 350, DN 400, DN 500, DN 600 и более.
2. Нормативная база
Проектирование, изготовление и монтаж защитных кожухов регулируется комплексом нормативных документов. Основные из них приведены ниже. Перечень носит информационный характер — перед применением проверяйте актуальность редакции.
ГОСТ 10704-91
Трубы стальные электросварные прямошовные. Сортамент. Применяется для стальных кожухов из прямошовных труб — регламентирует наружный диаметр, толщину стенки и предельные отклонения.
ГОСТ 8731-74
Трубы стальные бесшовные горячедеформированные. Технические требования. Используется при изготовлении кожухов из бесшовных труб для ответственных переходов с повышенными требованиями к прочности.
СП 36.13330.2012
Магистральные трубопроводы. Актуализированная редакция СНиП 2.05.06-85*. Устанавливает требования к конструкции переходов под железными и автомобильными дорогами, в том числе к длине и диаметру защитного кожуха.
СП 42-101-2003
Общие положения по проектированию и строительству газораспределительных систем. Содержит требования к обустройству переходов газопровода в защитных кожухах через автодороги и другие преграды.
ГОСТ 18599-2001
Трубы напорные из полиэтилена. Технические условия. Применяется при использовании полиэтиленовых труб в качестве защитных кожухов для подземных переходов водопроводных и канализационных сетей.
Для изделий, изготавливаемых по техническим условиям конкретных производителей (в особенности для композитных исполнений), нормативной базой служат ТУ предприятия-изготовителя. Номера актуальных ТУ уточняйте у поставщика — на рынке присутствует несколько производителей с собственной документацией.
| Документ | Область применения | Обязательность |
|---|---|---|
| ГОСТ 10704-91 | Стальные ЭС-трубы для кожухов | Обязательный при указании в проекте |
| ГОСТ 8731-74 | Бесшовные стальные трубы | Обязательный при указании в проекте |
| СП 36.13330.2012 | Магистральные трубопроводы | Обязательный (своды правил) |
| СП 42-101-2003 | Газораспределительные системы | Рекомендательный / по заданию |
| ГОСТ 18599-2001 | Полиэтиленовые трубы ПЭ | Обязательный при указании в проекте |
| ТУ производителя | Композитные изделия | По договору поставки |
3. Виды и классификация
Защитные кожухи классифицируют по нескольким признакам: материалу изготовления, конструктивному исполнению и методу монтажа. Понимание классификации позволяет корректно подобрать изделие под условия проекта.
По материалу изготовления
Стальные
Изготавливаются из электросварных (ГОСТ 10704-91) или бесшовных (ГОСТ 8731-74) труб. Обладают высокой несущей способностью. Требуют антикоррозионного покрытия. Применяются на переходах под автодорогами I–III категории, железнодорожными путями, при значительных внешних нагрузках.
Полиэтиленовые
Трубы из ПЭ 80 или ПЭ 100 по ГОСТ 18599-2001. Не подвержены коррозии, химически инертны, легче стальных. Применяются для водопроводных и канализационных переходов в некритичных грунтовых условиях. Ограничения — по допустимым нагрузкам и температуре.
Стеклопластиковые (композитные)
Производятся намоткой стеклоровинга на оправку с пропиткой смолой. Не корродируют, химически стойки, имеют низкую массу. Типоразмеры FT-300, FT-350, FT-400, FT-500, FT-600 и другие — по ТУ изготовителя. Применяются в коррозионно-активных грунтах и при ГНБ-прокладке.
Комбинированные
Стальная несущая конструкция с внутренним полимерным вкладышем или внешним полимерным покрытием. Сочетают прочность стали и коррозионную стойкость полимеров. Применяются в особых условиях — агрессивные грунты + высокие нагрузки одновременно.
По конструктивному исполнению
| Исполнение | Описание | Характерное применение |
|---|---|---|
| Гладкостенный | Цилиндрическая труба без дополнительных элементов | Стандартные переходы, продавливание, ГНБ |
| С роликовыми центраторами | На рабочей трубе установлены направляющие ролики | ГНБ, протяжка на большие длины, снижение трения |
| С опорными кольцами | Внутри кожуха — диэлектрические кольца-центраторы | Газопроводы, нефтепроводы, электроизоляция |
| С торцевыми уплотнениями | Манжеты на торцах, предотвращающие проникновение воды и грунта | Обводнённые грунты, реки, болота |
| Секционный (составной) | Несколько секций, соединяемых сваркой или фланцами | Переходы большой протяжённости |
По методу монтажа
Кожухи прокладываются методом горизонтально-направленного бурения (ГНБ), продавливания (щитовой метод), открытой траншейной укладки или методом микротоннелирования. Метод монтажа влияет на выбор материала и типоразмера: при ГНБ предпочтительны лёгкие и химически стойкие композитные конструкции, при продавливании — стальные с усиленной стенкой.
4. Марки и материалы
Наиболее распространённый вариант. В российской практике доля стальных кожухов из электросварных труб диаметром 325–630 мм марки стали Ст3сп по ГОСТ 380-2005 составляет основной объём поставок. Это обусловлено отработанной технологией производства, широкой складской доступностью и соответствием требованиям СП 36.13330.2012 для переходов под автодорогами и железнодорожными путями.
| Марка стали / материал | Нормативный документ | Рабочая температура, °С | Характеристика | Типичное применение |
|---|---|---|---|---|
| Ст3сп | ГОСТ 380-2005 | −20 … +450 | Спокойная углеродистая сталь, хорошая свариваемость | Стандартные переходы, ненагруженные условия |
| 09Г2С | ГОСТ 19281-2014 | −70 … +450 | Низколегированная, повышенная ударная вязкость при низких t° | Северные регионы, районы с суровым климатом |
| 17Г1С | ГОСТ 19281-2014 | −40 … +475 | Хорошая свариваемость, применяется в магистральных системах | Газопроводы, нефтепроводы высокого давления |
| ПЭ 100 (полиэтилен) | ГОСТ 18599-2001 | −15 … +60 | Химически инертен, не корродирует, лёгкий | Водопровод, канализация, некоррозионные среды |
| Стеклопластик (GRP) | ТУ изготовителя | −40 … +80 (уточнять) | Коррозионностоек, лёгкий, химически стойкий | ГНБ, агрессивные грунты, морские переходы |
При выборе марки стали для кожуха на объектах с расчётной температурой ниже −30 °С рекомендуется применять сталь 09Г2С, обеспечивающую требуемую ударную вязкость. Для стандартных городских переходов достаточна Ст3сп. Более детальный подбор марки стали по условиям эксплуатации уточняйте у менеджера.
Антикоррозионная защита стальных кожухов выполняется в соответствии с проектными требованиями: битумно-полимерные покрытия, экструдированный полиэтилен или заводское эпоксидное покрытие. Для подземных переходов в агрессивных грунтах дополнительно предусматривается электрохимическая защита (ЭХЗ).
5. Типоразмеры и сортамент
Типоразмерный ряд защитных кожухов определяется условным диаметром рабочего трубопровода, методом прокладки и требованиями проекта. В таблице ниже приведены ориентировочные характеристики ходовых типоразмеров стальных кожухов из электросварных труб по ГОСТ 10704-91. Точные параметры зависят от конкретного производителя и исполнения.
| Условный диаметр DN | Наружный диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм | Масса 1 п.м., кг (ориент.) | Рабочая труба (ориент. max Ø), мм |
|---|---|---|---|---|---|
| DN 300 | 325 | 8–10 | 305–309 | 62–78 | до 219 |
| DN 350 | 377 | 8–10 | 357–361 | 73–90 | до 273 |
| DN 400 | 426 | 8–12 | 402–410 | 83–123 | до 325 |
| DN 500 | 530 | 8–12 | 506–514 | 103–153 | до 426 |
| DN 600 | 630 | 8–14 | 602–614 | 122–212 | до 530 |
| DN 700 | 720 | 10–14 | 692–700 | 174–244 | до 630 |
| DN 800 | 820 | 10–14 | 792–800 | 199–278 | до 720 |
Значения массы указаны ориентировочно для стальных изделий без покрытия. Для композитных конструкций масса значительно ниже — как правило, в 3–5 раз. Уточняйте характеристики у менеджера применительно к конкретной серии и производителю.
Стандартные длины секций
Производители поставляют кожухи секциями длиной 6 м и 12 м. При необходимости большей длины перехода секции стыкуются сваркой встык (стальные) или специальными соединительными муфтами (полимерные и композитные). Порезка в нестандартные длины возможна — уточняйте при заказе.
FT-300 / FT-350
Типоразмеры для рабочих труб малого и среднего диаметра. Применяются в городских сетях водоснабжения, тепловых сетях, газопроводах низкого и среднего давления при бестраншейном пересечении дорог.
FT-400 / FT-500
Средний диапазон — наиболее востребован в промышленном строительстве, ЖКХ и нефтегазовом секторе. Обеспечивает проходку рабочих труб диаметром до 426 мм в зависимости от типа изоляции.
FT-600 и более
Крупные типоразмеры для магистральных трубопроводов и коллекторов. Применяются на переходах под федеральными автодорогами и железнодорожными путями, требуют усиленной стенки и профессионального расчёта.
6. Применение в отраслях
Защитные кожухи применяются везде, где подземный трубопровод пересекает транспортную, водную или иную преграду. Ниже — основные отрасли и типичные сценарии использования.
Нефтегаз
Защита нефтепроводов и газопроводов на пересечениях с автодорогами, железными дорогами и водными преградами. Требования — повышенная прочность, коррозионная стойкость, совместимость с ЭХЗ. Применяются стальные кожухи из труб марки 17Г1С и 09Г2С.
Строительство и ЖКХ
Прокладка водопровода, тепловых сетей и канализации под дорогами в городской застройке. Широко применяется метод ГНБ с использованием стальных и композитных кожухов. Типоразмеры DN 300–500 наиболее распространены.
Энергетика
Защита трубопроводов тепловых электростанций и теплоснабжающих систем при пересечении транспортных узлов. Кожухи с торцевыми уплотнениями и диэлектрическими вставками для предотвращения блуждающих токов.
Машиностроение
Защита производственных трубопроводов на промышленных площадках при пересечении внутризаводских дорог и железнодорожных путей. Требования к материалам определяются транспортируемой средой и нагрузками.
Химическая промышленность
Переходы трубопроводов агрессивных сред. Предпочтительны композитные или полимерные кожухи, химически стойкие к воздействию грунтовых вод и возможных утечек. Применяются стеклопластиковые изделия с подтверждёнными показателями химстойкости.
Транспортная инфраструктура
Прокладка коммуникаций под полотном автодорог федерального, регионального и местного значения, под путями метро и железных дорог. Регламентируется СП 36.13330.2012 и проектами организации дорожного движения.
Выбор типа конструкции напрямую зависит от категории пересекаемого объекта. Для переходов под дорогами I и II категорий нормативные документы, как правило, предписывают стальной кожух с расчётной несущей способностью. Для менее нагруженных переходов могут применяться полимерные и композитные решения.
7. Как выбрать футляр под задачу
Правильный подбор защитного кожуха — многошаговый процесс, в котором каждый параметр последовательно сужает круг допустимых решений. Ниже приведена методика в четыре шага.
Шаг 1. Оцените внешние нагрузки
Определите категорию пересекаемого объекта (автодорога, железнодорожный путь, водная преграда) и глубину заложения. Чем выше категория дороги и чем ближе кожух к поверхности, тем выше требования к несущей способности стенки. При значительных нагрузках (переход под железнодорожным путём с интенсивным движением) следует рассматривать стальные конструкции с увеличенной толщиной стенки и соответствующим расчётом.
Шаг 2. Учтите агрессивность среды
Проанализируйте грунтовые условия: удельное электросопротивление грунта, наличие блуждающих токов, агрессивность грунтовых вод. В коррозионно-активных грунтах стальные кожухи требуют усиленного антикоррозионного покрытия и катодной защиты — это увеличивает стоимость. Альтернатива — переход на полимерный или стеклопластиковый кожух, не требующий ЭХЗ. Рабочая температура среды определяет допустимый диапазон применяемого материала.
Шаг 3. Подберите диаметр
Внутренний диаметр кожуха должен превышать наружный диаметр рабочей трубы (с учётом теплоизоляции или иного покрытия) минимум на 100 мм для обеспечения монтажного зазора и установки центраторов. Например, для рабочей трубы Ø219 мм с изоляцией 40 мм суммарный наружный диаметр составит около 299 мм — потребуется кожух с внутренним диаметром не менее 400 мм, что соответствует типоразмеру DN 400. Точный расчёт зазора выполняется в составе проекта.
Шаг 4. Определите метод монтажа и длину
Метод ГНБ предполагает протяжку рабочей трубы через уже проложенный кожух — важны гладкость внутренней поверхности и применение роликовых центраторов. Метод продавливания требует усиленного переднего торца кожуха и соответствующей прочности. Длина кожуха определяется шириной пересекаемого препятствия плюс нормативные выпуски (обычно 0,5–1,0 м с каждой стороны по СП 36.13330.2012).
Рекомендация. Если параметры проекта ещё не зафиксированы или существуют сомнения в правильности подбора — обратитесь к менеджеру с исходными данными (диаметр рабочей трубы, тип изоляции, категория препятствия, метод монтажа). Это позволит избежать ошибки в типоразмере и лишних затрат на переделку.
8. Расчёт веса и количества
При подготовке заявки на поставку стального кожуха необходимо рассчитать теоретическую массу, чтобы определить транспортную нагрузку и общий вес партии. Для стальных трубных конструкций применяется стандартная формула.
где: m — масса трубы, кг;
D — наружный диаметр, м;
s — толщина стенки, м;
ρ — плотность стали, кг/м³ (7850 кг/м³);
L — длина трубы, м;
π ≈ 3,1416
Пример расчёта. Кожух DN 400: наружный диаметр D = 0,426 м, толщина стенки s = 0,010 м, длина секции L = 12 м.
m = 3,1416 × (0,426 − 0,010) × 0,010 × 7850 × 12
m = 3,1416 × 0,416 × 0,010 × 7850 × 12 ≈ 1 233 кг на одну секцию 12 м.
При стенке 12 мм масса той же секции составит около 1 474 кг. Проверяйте точные значения по ГОСТ 10704-91 или у изготовителя.
Внимание. При заказе металла закладывайте запас 3–5% от расчётного количества на обрезь, подгонку и технологические потери при сварке. Для переходов с нестандартной длиной это особенно актуально — остаток секции после резки может оказаться непригодным для использования.
Расчёт количества секций
Для определения числа секций разделите проектную длину перехода на длину стандартной секции (6 или 12 м) и округлите результат в большую сторону. Прибавьте 1 секцию запаса на случай брака или подгонки при монтаже. При длинах переходов, не кратных длине секции, договоритесь о нестандартной резке с поставщиком — в наличии или под заказ, уточняйте у менеджера.
| Длина перехода, м | Длина секции, м | Кол-во секций (расчёт) | Рекомендуемый заказ |
|---|---|---|---|
| 18 | 6 | 3,0 | 3 шт. |
| 20 | 6 | 3,33 → 4 | 4 шт. |
| 24 | 12 | 2,0 | 2 шт. |
| 30 | 12 | 2,5 → 3 | 3 шт. |
| 36 | 12 | 3,0 | 3–4 шт. (с запасом) |
Часто задаваемые вопросы
Чем композитный футляр отличается от стального?
Стальной кожух изготавливается из трубы по ГОСТ 10704-91 или ГОСТ 8731-74, обладает высокой жёсткостью и выдерживает значительные внешние нагрузки. Композитный (стеклопластик, полиэтилен высокой плотности) легче по массе, устойчив к коррозии и химически агрессивным средам, не требует антикоррозионного покрытия. Выбор определяется условиями эксплуатации: для нагруженных переходов под дорогами и железнодорожными путями традиционно применяют стальные конструкции, для коррозионно-активных грунтов — композитные.
Что такое роликовые центраторы и зачем они нужны?
Роликовые центраторы — направляющие устройства, которые монтируются на рабочую трубу и обеспечивают её центральное положение внутри защитного кожуха. Они предотвращают контакт рабочей трубы с внутренней поверхностью кожуха, снижают трение при протяжке, исключают точечные нагрузки и повреждение изоляции. Применяются при монтаже методом горизонтально-направленного бурения (ГНБ) и продавливания.
Какой зазор должен быть между рабочей трубой и кожухом?
Минимальный зазор между наружным диаметром рабочей трубы (с учётом изоляции) и внутренним диаметром защитного кожуха составляет, как правило, не менее 100 мм для обеспечения монтажного зазора и установки центраторов. Конкретное значение определяется проектом в зависимости от диаметра рабочей трубы, типа изоляции и метода прокладки. Уточняйте у менеджера при подборе типоразмера.
Для каких диаметров рабочих труб применяются типоразмеры DN 300, DN 400, DN 500?
Ориентировочное соответствие: DN 300 — для рабочих труб до 200 мм, DN 400 — до 300 мм, DN 500 — до 400 мм. Точный подбор зависит от типа и толщины изоляции рабочей трубы, требований к монтажному зазору, а также от требований проекта. Для уточнения соответствия конкретного сочетания — обратитесь к менеджеру.
Можно ли использовать бывшую в употреблении конструкцию?
Применение б/у защитных кожухов регламентируется проектной документацией и требованиями надзорных органов. Для ответственных переходов — под автодорогами федерального значения, железнодорожными путями, водными преградами — как правило, требуется новая продукция с сертификатами качества. Использование б/у изделий допускается только после дефектоскопии и при наличии соответствующего технического заключения.
Как рассчитать количество секций для объекта?
Проектная длина кожуха определяется шириной пересекаемого препятствия плюс нормативные выпуски с каждой стороны (обычно 0,5–1 м). Стандартная длина секции — 6 или 12 м, при необходимости секции стыкуются сваркой или специальными соединениями. Число секций = суммарная длина перехода, делённая на длину секции (с округлением вверх), плюс 3–5% запаса на обрезь и подгонку.
