1. Введение и актуальные ГОСТы

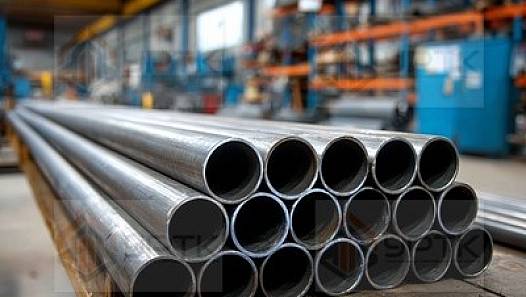

Нержавеющие трубы представляют собой трубные изделия из коррозионностойкой стали, обладающие высокой устойчивостью к агрессивным средам, температурным воздействиям и механическим нагрузкам.
Основные нормативные документы, регламентирующие производство и применение нержавеющих труб в России:
ГОСТ 9941-81
«Трубы бесшовные холоднодеформированные и теплодеформированные из коррозионно-стойкой стали»
ГОСТ 9940-81
«Трубы бесшовные горячедеформированные из коррозионно-стойкой стали»
ГОСТ 11068-81
«Трубы электросварные из коррозионно-стойкой стали»
ГОСТ 5632-2014
«Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные»
Указанные стандарты устанавливают технические требования к химическому составу, механическим свойствам, размерам и методам контроля качества нержавеющих труб.
2. Классификация по способу производства
2.1 Бесшовные трубы
Горячедеформированные
Изготавливаются прошивкой слитков или заготовок при высокой температуре, обладают высокой прочностью
Холоднодеформированные
Производятся волочением или холодной прокаткой, имеют более точные размеры и гладкую поверхность
Теплодеформированные
Промежуточный вариант с обработкой при умеренных температурах, сочетает преимущества обеих технологий
2.2 Сварные трубы
Электросварные прямошовные
Изготавливаются из листового проката с одним продольным швом, экономичны при больших диаметрах
Электросварные спиральношовные
Производятся навивкой полосы по спирали, применяются для крупногабаритных конструкций
2.3 Особенности технологий
- Бесшовные: отсутствие сварного шва обеспечивает равномерность свойств по всему сечению
- Сварные: более экономичны, но требуют контроля качества сварного соединения
- Специальные методы: центробежное литье, порошковая металлургия для особых применений
3. Стандартные размеры и диаметры
3.1 Диапазоны размеров по ГОСТам
Наружные диаметры: от 6 мм до 530 мм (по различным ГОСТам)
Толщина стенки: от 0,5 мм до 75 мм
Длина: от 1,5 м до 12 м (мерная), немерная до 8 м
3.2 Основные размерные ряды
| Тип трубы | Диаметр наружный, мм | Толщина стенки, мм | ГОСТ |
|---|---|---|---|
| Холоднодеформированные бесшовные | 6-108 | 0,5-16 | 9941-81 |
| Горячедеформированные бесшовные | 25-530 | 2,5-75 | 9940-81 |
| Электросварные | 10-114 | 1-8 | 11068-81 |
3.3 Расчет массы нержавеющих труб
Масса 1 м трубы (кг) = π × (D - S) × S × ρ / 1000
где D — наружный диаметр (мм), S — толщина стенки (мм), ρ — плотность стали (7,9 г/см³)
3.4 Допуски на размеры
Диаметр
±0,5% для холоднодеформированных, ±1,5% для горячедеформированных
Толщина стенки
±10-15% в зависимости от размера и способа производства
Длина
±10 мм для мерных труб, +5/-0 мм для точных размеров
4. Марки стали и их характеристики
4.1 Системы классификации нержавеющих сталей
Российская система (ГОСТ 5632-2014)
Обозначение по химическому составу: 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т
Американская система AISI
Цифровое обозначение серий: 304, 316, 321, 430, 409 и другие
4.2 Соответствие российских и американских марок
| Российская марка (ГОСТ) | Американская марка (AISI) | Тип структуры | Основное применение |
|---|---|---|---|
| 08Х18Н10 | AISI 304 | Аустенитная | Общего назначения, пищевая промышленность |
| 12Х18Н10Т | AISI 321 | Аустенитная | Сварные конструкции, высокие температуры |
| 10Х17Н13М2Т | AISI 316Ti | Аустенитная | Агрессивные среды, морская вода |
| 03Х17Н14М2 | AISI 316L | Аустенитная | Пищевая, фармацевтическая промышленность |
| 08Х13 | AISI 409 | Ферритная | Автомобильная промышленность, выхлопные системы |
| 12Х17 | AISI 430 | Ферритная | Декоративные элементы, бытовая техника |
4.3 Детальный химический состав популярных марок
| Марка | C, % | Cr, % | Ni, % | Mo, % | Ti, % | Особенности |
|---|---|---|---|---|---|---|
| 08Х18Н10 / AISI 304 | ≤0,08 | 17-19 | 8-11 | - | - | Универсальная |
| 12Х18Н10Т / AISI 321 | ≤0,12 | 17-19 | 9-11 | - | 0,4-1,0 | Стабилизированная Ti |
| 03Х17Н14М2 / AISI 316L | ≤0,03 | 16-18 | 12-15 | 2,0-3,0 | - | Низкоуглеродистая |
| 12Х17 / AISI 430 | ≤0,12 | 16-18 | - | - | - | Ферритная |
4.4 Основные группы нержавеющих сталей
Аустенитные (серия 300)
AISI 304, 316, 321 / 08Х18Н10, 12Х18Н10Т - высокая коррозионная стойкость, немагнитные
Ферритные (серия 400)
AISI 430, 409 / 08Х13, 12Х17 - магнитные, стойкие к окислению, экономичные
Мартенситные (серия 400)
AISI 410, 420 / 20Х13, 30Х13 - закаливаемые, высокая твердость и прочность
Дуплексные (аустенитно-ферритные)
AISI 2205 / 08Х22Н6Т - повышенная прочность и коррозионная стойкость
4.5 Влияние легирующих элементов
5. Технические характеристики и требования качества
5.1 Механические свойства популярных марок
| Марка стали | AISI эквивалент | σв, МПа | σ0,2, МПа | δ, % | Твердость HB |
|---|---|---|---|---|---|
| 08Х18Н10 | AISI 304 | ≥520 | ≥210 | ≥40 | ≤200 |
| 12Х18Н10Т | AISI 321 | ≥540 | ≥220 | ≥35 | ≤200 |
| 03Х17Н14М2 | AISI 316L | ≥485 | ≥200 | ≥40 | ≤200 |
| 10Х17Н13М2Т | AISI 316Ti | ≥540 | ≥230 | ≥35 | ≤200 |
| 12Х17 | AISI 430 | ≥450 | ≥280 | ≥22 | ≤200 |
| 08Х13 | AISI 409 | ≥410 | ≥210 | ≥20 | ≤200 |
5.2 Сравнение коррозионной стойкости
AISI 304 / 08Х18Н10
Хорошая стойкость в слабокислых и щелочных средах, ограниченная в хлоридных растворах
AISI 316L / 03Х17Н14М2
Отличная стойкость в морской воде и хлоридных средах благодаря молибдену
AISI 321 / 12Х18Н10Т
Стойкость к межкристаллитной коррозии при температурах 400-800°C
AISI 430 / 12Х17
Хорошая атмосферная коррозионная стойкость, магнитные свойства
5.3 Требования к качеству поверхности
Внутренняя поверхность
Гладкая, без трещин, раковин, закатов. Допускаются риски от инструмента глубиной до 5% толщины стенки
Наружная поверхность
Чистая, без окалины для холоднодеформированных труб. Для горячедеформированных допускается травленая поверхность
Сварной шов
Полное проплавление, отсутствие пор и трещин. Высота усиления шва не более 10% толщины стенки
Торцы труб
Перпендикулярны оси трубы, без заусенцев и трещин. Допускается фаска под углом 15-45°
5.4 Методы контроля качества
- Визуальный осмотр: проверка внешнего вида, размеров, отсутствия дефектов
- Размерный контроль: измерение диаметра, толщины стенки, длины
- Неразрушающий контроль: ультразвуковая дефектоскопия, вихретоковый контроль
- Механические испытания: растяжение, изгиб, твердость
- Коррозионные испытания: стойкость в различных средах
6. Области применения
Пищевая промышленность
AISI 304/316L, 12Х18Н10Т: Трубопроводы для молока, соков, пива, технологическое оборудование. Требования: Ra ≤ 0,8 мкм
Химическая промышленность
AISI 316/316L, 10Х17Н13М2Т: Транспортировка агрессивных сред, теплообменники, реакторы. Марки с молибденом
Нефтегазовая отрасль
AISI 316L/2205: Трубопроводы для кислых газов, морские платформы, оборудование высокого давления
Энергетика
AISI 321, 12Х18Н10Т: Паропроводы, теплообменники, трубы котлов, конденсаторы. Жаростойкие марки
Автомобильная промышленность
AISI 409/430, 08Х13: Выхлопные системы, глушители, каталитические нейтрализаторы
Строительство и архитектура
AISI 304/430: Ограждающие конструкции, перила, декоративные элементы, системы вентиляции
Медицина и фармацевтика
AISI 316L, 03Х17Н14М2: Хирургические инструменты, имплантаты, оборудование для стерилизации
Морская индустрия
AISI 316/2205: Трубопроводы судов, опреснительные установки, морские конструкции
6.1 Специальные требования по отраслям
Пищевая безопасность
Соответствие ТР ТС 021/2011, отсутствие миграции вредных веществ, возможность стерилизации
Высокие температуры
Жаростойкие марки до 1000°С, стабильность структуры, отсутствие σ-фазы
Криогенные условия
Сохранение пластичности при -196°С, аустенитные стали, специальные испытания
7. Практические рекомендации по выбору
Анализ рабочей среды: температура, агрессивность, давление
Выбор группы стали по структуре (аустенитная/ферритная/мартенситная)
Определение конкретной марки с учетом легирующих элементов
Расчет размеров: диаметр, толщина стенки, длина
Выбор способа производства: бесшовные/сварные
Определение требований к поверхности и точности размеров
7.1 Рекомендации по маркам для типовых применений
Водопровод питьевой воды
AISI 304 / 08Х18Н10: холоднодеформированные, Ra ≤ 1,6 мкм, гигиенические сертификаты
Отопительные системы
AISI 321 / 12Х18Н10Т: бесшовные, рабочая температура до 150°С, стабилизированные титаном
Морские применения
AISI 316L / 03Х17Н14М2: с молибденом, устойчивость к хлоридной коррозии
Выхлопные системы
AISI 409 / 08Х13: ферритные марки, экономичное решение для автомобильной промышленности
Пищевое производство
AISI 316L: низкоуглеродистая, без выделения вредных веществ, полированная поверхность
Декоративные элементы
AISI 430 / 12Х17: ферритная, полированная поверхность, магнитные свойства
7.2 Экономические аспекты выбора
Оптимизация затрат: выбор минимально необходимого содержания легирующих элементов, рациональные размеры, учет стоимости обработки и монтажа
8. Часто задаваемые вопросы (FAQ)
Российская система (ГОСТ) указывает химический состав: 08Х18Н10 = 0,08% C, 18% Cr, 10% Ni. Американская AISI использует цифровые коды: 304 соответствует 08Х18Н10. Обе системы описывают одинаковые стали с незначительными отличиями в составе.
AISI 316 содержит 2-3% молибдена, что обеспечивает значительно лучшую коррозионную стойкость в хлоридных средах и морской воде. AISI 304 дешевле и подходит для большинства общих применений, но не рекомендуется для морских условий.
Замена возможна только после анализа условий эксплуатации. В пресной воде, слабокислых средах AISI 304 работает нормально. В морской воде, хлоридных растворах, кислых средах замена недопустима - возможна точечная коррозия.
Толщина стенки рассчитывается по формуле: S = P×D/(2×[σ]×φ - P), где P - давление, D - диаметр, [σ] - допускаемое напряжение, φ - коэффициент прочности сварного шва.
Коррозия возможна при недостатке хрома в стали, повреждении защитной пленки, воздействии хлоридов или в условиях кислородного голодания. Правильный выбор марки и условий эксплуатации предотвращает коррозию.
Бесшовные трубы имеют более равномерные свойства и выдерживают большие давления, но дороже. Сварные экономичнее и подходят для большинства применений при правильном контроле качества сварки.
Хранить в сухом помещении на деревянных прокладках, избегая контакта с углеродистой сталью. Защищать от механических повреждений и агрессивных сред. Удалять защитную пленку только перед использованием.
Для аустенитных сталей обычно не требуется. Для ферритных и мартенситных может понадобиться отпуск. При риске межкристаллитной коррозии применяют стабилизирующий отжиг при 850-900°С.
При правильном выборе марки и условий эксплуатации срок службы составляет 50-100 лет. В агрессивных средах требуется периодический контроль состояния и возможная замена через 15-25 лет.
Проверить сертификаты качества, соответствие ГОСТам, наличие лицензий. Важны: репутация поставщика, техническая поддержка, гарантийные обязательства и возможность проведения входного контроля.
