1. Что такое бесшовная труба и чем отличается от сварной

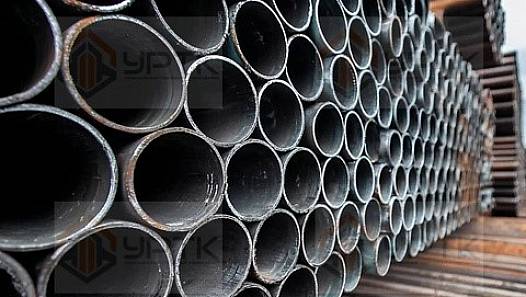

Бесшовная стальная труба — труба, изготовленная из цельной стальной заготовки методом горячей или холодной деформации, без сварного шва. Равномерная прочность по всему сечению делает её незаменимой там, где сварная труба не справится: высокое давление, знакопеременные нагрузки, агрессивные среды.
Сварная труба дешевле в производстве, но шов — потенциальная точка концентрации напряжений. При давлениях выше 10–16 МПа или при работе с агрессивными средами проектные нормы прямо требуют применения бесшовной трубы.
Бесшовная труба
Однородная прочность по всему сечению. До 160 МПа и выше. НГК, котлы, гидравлика.
Сварная труба (ГОСТ 10704)
Шов 85–100% от прочности металла. До 16 МПа. Водоснабжение, газопроводы низкого давления.
Нормативная база
ГОСТ 8731-74
Горячедеформированные трубы — сортамент (диаметры, стенки, отклонения)
ГОСТ 8732-78
Горячедеформированные трубы — технические требования, марки стали, приёмка
ГОСТ 8734-75
Холоднодеформированные трубы — сортамент
ГОСТ 8733-74
Холоднодеформированные трубы — технические требования
2. Виды: горячедеформированные и холоднодеформированные
Горячедеформированные — ГОСТ 8731-74 / ГОСТ 8732-78
Производятся на трубопрокатных станах методом прошивки: заготовка нагревается до 1200°C и прошивается на оправке. Это позволяет получать трубы большого диаметра с толстой стенкой.
| Параметр | Значение |
|---|---|
| Стандарт сортамента | ГОСТ 8731-74 |
| Стандарт ТУ | ГОСТ 8732-78 |
| Наружный диаметр | 25–530 мм |
| Толщина стенки | 2,5–75 мм |
| Длина | 4–12,5 м (немерная), мерная по заказу |
| Точность | Группы А (повышенная), Б (обычная) |
Важно: шероховатость поверхности горячедеформированных труб выше. Если нужна точная геометрия или чистая внутренняя поверхность — выбирайте холодный прокат.
Холоднодеформированные — ГОСТ 8734-75 / ГОСТ 8733-74
Производятся из горячекатаной заготовки холодным волочением или прокаткой. Меньший диаметр, более тонкая стенка, точные размеры, чистая поверхность.
| Параметр | Значение |
|---|---|
| Стандарт сортамента | ГОСТ 8734-75 |
| Стандарт ТУ | ГОСТ 8733-74 |
| Наружный диаметр | 5–250 мм |
| Толщина стенки | 0,3–24 мм |
| Длина | 1,5–11,5 м |
| Точность | Группы А, Б, В (особо точная) |
3. Марки стали и область применения
Самая востребованная марка — Ст20. Она закрывает большинство промышленных задач: водяные системы, пар до 450°C, общемашиностроительные узлы. По соотношению «цена / характеристики» у неё нет конкурентов.
| Марка | ГОСТ | Рабочая t° | Применение |
|---|---|---|---|
| Ст20 | ГОСТ 1050-2013 | −40 … +450°C | Водо- и паропроводы, общемашиностроительные детали |
| 45 | ГОСТ 1050-2013 | −40 … +400°C | Валы, шестерни, цилиндры с высокой поверхностной твёрдостью |
| 09Г2С | ГОСТ 19281-2014 | −70 … +450°C | Трубопроводы на Севере, резервуары, мостовые конструкции |
| 40Х | ГОСТ 4543-2016 | −40 … +400°C | Высоконагруженные детали гидравлики, буровое оборудование |
| 15ХМ | ГОСТ 4543-2016 | до +560°C | Котельные трубы, паропроводы высокого давления |
| 12Х1МФ | ГОСТ 20072-74 | до +570°C | Паросиловые установки, котлы сверхкритического давления |
4. Сортамент: диаметры и толщины стенок
Наиболее востребованные типоразмеры горячедеформированных труб по ГОСТ 8731-74:
| Ø нар., мм | Стенка, мм | Масса 1 п.м., кг | Ø внутр., мм |
|---|---|---|---|
| 32 | 3,0 | 2,15 | 26 |
| 38 | 3,0 | 2,59 | 32 |
| 42 | 3,5 | 3,36 | 35 |
| 57 | 3,5 | 4,62 | 50 |
| 76 | 4,0 | 7,11 | 68 |
| 89 | 4,0 | 8,38 | 81 |
| 108 | 5,0 | 12,80 | 98 |
| 133 | 6,0 | 18,99 | 121 |
| 159 | 6,0 | 22,81 | 147 |
| 219 | 8,0 | 42,09 | 203 |
| 273 | 10,0 | 65,68 | 253 |
| 325 | 10,0 | 78,60 | 305 |
5. Применение по отраслям
Нефтегазовая промышленность
Обсадные, насосно-компрессорные, нагнетательные трубы. Давление до 70 МПа — сварная труба не применяется.
Энергетика
Паровые котлы, ТЭС, АЭС. Перегретый пар выше 450°C и 10 МПа. Марки 15ХМ и 12Х1МФ.
Машиностроение и гидравлика
Гидравлические цилиндры, прессы, буровые станки. Давление 20–60 МПа. Холоднодеформированные трубы группы В — без расточки.
Строительство и ЖКХ
Теплоснабжение, горячее водоснабжение. Давление до 1,6 МПа, температура до 115°C. Ст20 по ГОСТ 8732-78, соответствует СП 41-101-95.
Химическая промышленность
Трубопроводы для нейтральных сред, теплообменники, реакторы. Для нейтральных сред — Ст20, для агрессивных — нержавеющая по ГОСТ 9940-81.
6. Как выбрать трубу под задачу
Четыре шага для правильного выбора бесшовной трубы:
Шаг 1 — Рабочее давление
До 1,6 МПа — подойдёт сварная. От 1,6 МПа — только бесшовная. Свыше 10 МПа — горячекатаная ГОСТ 8731-74, марка Ст20 или легированная.
Шаг 2 — Температура рабочей среды
До +450°C — Ст20. От +450°C до +560°C — 15ХМ. До −70°C (Север, криогеника) — 09Г2С.
Шаг 3 — Требования к точности
Гидравлические цилиндры и приборное оборудование — холоднодеформированная группы В (ГОСТ 8734-75). Трубопроводы и конструкции — горячекатаная группы Б.
Шаг 4 — Типоразмер
Отправная точка — внутренний диаметр (проходное сечение для расчётного расхода). Толщина стенки — из расчёта на давление по ГОСТ 32388-2013 или по таблицам проектной документации.
Не уверены в выборе? Позвоните специалистам УРТК — подберём марку и типоразмер под вашу задачу.
7. Расчёт веса погонного метра
Масса одного погонного метра бесшовной стальной трубы:
где D — наружный диаметр (мм), S — толщина стенки (мм), m — масса 1 п.м. (кг).
Пример: труба 108×5 мм:
m = 0,02466 × 5 × (108 − 5) = 0,02466 × 5 × 103 = 12,70 кг/п.м.
При расчёте партии умножайте погонную массу на суммарную длину. Добавьте 3–5% на обрезь при монтаже.
