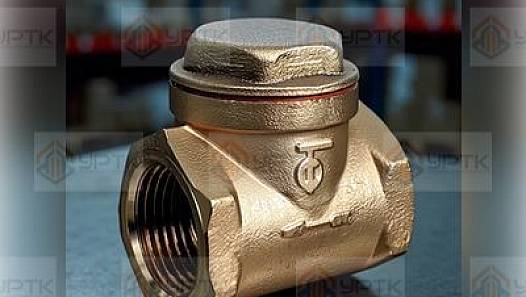

1. Что такое обратный клапан и чем отличается от аналогов
Определение. Обратный клапан (обратная арматура) – вид трубопроводной арматуры, предназначенный для автоматического пропускания рабочей среды в одном направлении и предотвращения обратного тока жидкости, пара или газа. Срабатывание происходит без внешнего управления: давление потока удерживает запорный элемент в открытом положении, а при снижении давления или изменении направления потока элемент закрывается под действием пружины, силы тяжести или перепада давления.
Конструктивно изделие состоит из корпуса, крышки, запорного элемента (диска, шара, золотника) и уплотнения. Простота механизма обеспечивает высокую надёжность при длительной эксплуатации в широком диапазоне давлений и температур.
Отличие от смежных типов арматуры
Обратный клапан нередко путают с запорным клапаном или дисковым затвором. Ниже приведено сравнение ключевых параметров.
| Параметр | Обратный клапан | Запорный клапан | Дисковый затвор |
|---|---|---|---|
| Принцип управления | Автоматический (давление потока) | Ручной или привод | Ручной или привод |
| Функция | Защита от обратного тока | Перекрытие потока | Регулирование и перекрытие |
| Гидравлическое сопротивление | Среднее (зависит от типа) | Высокое | Низкое |
| Монтажное положение | Горизонталь, вертикаль (зависит от типа) | Любое | Любое |
| Типичный DN | DN15-DN1200 | DN6-DN800 | DN50-DN3000 |
Ключевое отличие обратного клапана – отсутствие ручного управления. Именно поэтому его используют в связке с запорным клапаном: запорный перекрывает трубопровод для обслуживания, а обратный защищает систему от гидроудара при внезапной остановке насоса или компрессора.
Обратный клапан
Автоматическая защита от обратного тока. Не требует привода. Применяется совместно с насосами, компрессорами, котлами.
Запорный клапан
Ручное или приводное перекрытие потока. Используется для изоляции участков трубопровода при ремонте и техническом обслуживании.
Дисковый затвор
Компактная регулирующая арматура с низким гидравлическим сопротивлением. Устанавливается на трубопроводах большого DN.
Предохранительный клапан
Сбрасывает избыточное давление в системе. Не блокирует обратный поток – выполняет принципиально иную защитную функцию.
2. Нормативная база
Производство, испытания и маркировка обратных клапанов регулируются комплексом нормативных документов. Основным действующим стандартом является ГОСТ 33423-2015 – он введён в действие с 1 января 2017 года и заменил ранее применявшиеся отраслевые документы.
ГОСТ 33423-2015
«Арматура трубопроводная. Клапаны обратные. Общие технические условия». Устанавливает требования к конструкции, материалам, параметрам давления и температуры, классам герметичности, испытаниям и маркировке обратных клапанов всех типов.
ГОСТ 356-80
«Арматура и детали трубопроводов. Давления номинальные, пробные и рабочие». Устанавливает ряды номинальных давлений PN для трубопроводной арматуры, в том числе для обратных клапанов.
ГОСТ 28908-91
«Клапаны обратные на номинальное давление PN6-PN40». Содержит требования к строительным длинам и присоединительным размерам клапанов для трубопроводных систем средних давлений.
ГОСТ 9698-86
«Клапаны обратные подъёмные. Основные параметры». Регламентирует конструктивные параметры подъёмных клапанов: строительные длины, условные проходы, рабочие давления.
ГОСТ 5762-2002
«Арматура трубопроводная промышленная. Задвижки на номинальное давление PN≤250». Относится к задвижкам и не распространяется на обратные клапаны – важно не путать при оформлении документации.
Помимо ГОСТов, производители выпускают продукцию по техническим условиям (ТУ). Если в проектной документации указан конкретный ГОСТ, подбирайте изделие именно с этим сертификатом качества – уточняйте у менеджера наличие сертификатов на партию.
| Стандарт | Область действия | Ключевые параметры | Статус |
|---|---|---|---|
| ГОСТ 33423-2015 | Все типы обратных клапанов | Конструкция, материалы, герметичность, испытания | Действующий |
| ГОСТ 356-80 | Вся трубопроводная арматура | Номинальные давления PN | Действующий |
| ГОСТ 28908-91 | Обратные клапаны PN6-PN40 | Строительные длины, присоединительные размеры | Действующий |
| ГОСТ 9698-86 | Подъёмные обратные клапаны | Конструктивные параметры, DN, PN | Действующий |
3. Виды и классификация
Обратные клапаны классифицируют по конструкции запорного элемента, способу монтажа, материалу корпуса и классу герметичности. Выбор типа определяется рабочей средой, давлением, диаметром трубопровода и требованиями к гидравлическому сопротивлению.
Классификация по конструкции запорного элемента
Поворотный (захлопка)
Запорный элемент – диск на шарнире. При прямом токе диск отклоняется потоком, при обратном – возвращается в седло. Низкое гидравлическое сопротивление. Применяется при DN50 и выше. Подробнее – в разделе клапан обратный поворотный.
Подъёмный (пружинный)
Золотник движется вдоль оси потока: поднимается давлением и опускается пружиной при его спаде. Монтируется в любом положении. Подходит для малых и средних DN. Подробнее – клапан обратный подъёмный.
Шаровой
Запорный элемент – шар, перемещающийся внутри корпуса под действием давления и силы тяжести. Применяется для вязких сред и суспензий. Подробнее – клапан обратный шаровой.
Двустворчатый (межфланцевый)
Два полудиска складываются при прямом токе и закрываются пружиной при остановке. Компактная строительная длина, минимальная масса. Используется в системах с ограниченным пространством.
Классификация по способу присоединения
| Тип присоединения | Описание | Типичный DN | Применение |
|---|---|---|---|
| Фланцевое | Монтаж между фланцами по ГОСТ 33259-2015 | DN50-DN1200 | Промышленные трубопроводы, насосные станции |
| Муфтовое (резьбовое) | Резьбовое соединение G или Rc | DN15-DN50 | ЖКХ, бытовые системы водоснабжения |
| Межфланцевое (вафельное) | Зажимается между двумя фланцами без собственных фланцев | DN40-DN600 | Там, где критична строительная длина |
| Сварное | Приварные патрубки под стыковую сварку | DN50-DN1000 | Магистральные и технологические трубопроводы |
Классы герметичности по ГОСТ 33423-2015
Стандарт устанавливает четыре класса герметичности затвора. Класс выбирается исходя из требований технологического процесса к допустимой протечке.
| Класс | Допустимая утечка | Рекомендуемое применение |
|---|---|---|
| A | Нулевая (металл по металлу или с мягким уплотнением) | Агрессивные и пожаровзрывоопасные среды |
| B | Минимальная нормированная | Пар, газ, нефтепродукты |
| C | Средняя нормированная | Вода, воздух, неагрессивные жидкости |
| D | Повышенная нормированная | Техническая вода, канализационные системы |
4. Марки и материалы
Наиболее распространённый материал корпуса в промышленной арматуре – сталь 20Л (литейная углеродистая). Она обеспечивает рабочую температуру от -40 до +450°C, хорошо сваривается и доступна по стоимости. Для агрессивных сред и повышенных температур применяют нержавеющие (12Х18Н10Т) и жаропрочные (15ХМ, 12Х1МФ) стали.
Выбор марки материала корпуса определяется рабочей температурой, давлением и агрессивностью среды. Уплотнительные поверхности затвора могут быть из того же материала, что и корпус (металл-металл), либо с наплавкой твёрдосплавными или нержавеющими сплавами.
| Марка / сплав | Нормативный документ | Рабочая температура | Типичное применение |
|---|---|---|---|
| Серый чугун СЧ20 | ГОСТ 1412-85 | -15...+300°C | ЖКХ, вода, пар низкого давления |
| Высокопрочный чугун ВЧ50 | ГОСТ 7293-85 | -40...+350°C | Водоснабжение, канализация, газ низкого давления |
| Углеродистая сталь 20Л | ГОСТ 977-88 | -40...+450°C | Пар, нефтепродукты, вода среднего давления |
| Легированная сталь 15ХМ | ГОСТ 4543-2016 | до +560°C | Энергетика, паровые котлы, нефтехимия |
| Жаропрочная сталь 12Х1МФ | ГОСТ 20072-74 | до +580°C | Паропроводы высокого давления, ТЭС |
| Нержавеющая сталь 12Х18Н10Т | ГОСТ 5632-2014 | -196...+600°C | Химическая промышленность, пищевая отрасль, криогеника |
| Нержавеющая сталь 08Х18Н10Т | ГОСТ 5632-2014 | -196...+600°C | Агрессивные среды, фармацевтика, химия |
| Латунь ЛС59-1 | ГОСТ 15527-2004 | до +150°C | Бытовые системы водоснабжения, газ низкого давления |
Материалы уплотнительных элементов
Помимо материала корпуса, при выборе арматуры важен материал уплотнения затвора. Он определяет герметичность и срок службы клапана.
| Материал уплотнения | Рабочая температура | Совместимые среды |
|---|---|---|
| Резина (NBR) | -20...+100°C | Вода, воздух, нефтепродукты (в зависимости от типа резины) |
| ПТФЭ (фторопласт) | -60...+200°C | Агрессивные химикаты, кислоты, щёлочи |
| Металл (нержавеющая сталь) | до +600°C | Пар высокого давления, нефтегазовые среды |
| Графит | до +550°C | Пар, горячие газы, агрессивные среды |
5. Типоразмеры и сортамент
Обратные клапаны выпускаются в широком диапазоне условных проходов – от DN15 (бытовые и малые промышленные системы) до DN1200 (магистральные трубопроводы). Номинальное давление PN нормируется по ГОСТ 356-80 и составляет от PN6 до PN250 в зависимости от исполнения и материала.
Ориентировочные параметры для поворотных клапанов (фланцевых)
| DN (мм) | PN (бар) | Строительная длина L (мм) | Масса, кг (ориентировочно) | Типичный материал корпуса |
|---|---|---|---|---|
| 50 | 16 | 203 | 5-7 | ВЧ50, 20Л |
| 80 | 16 | 229 | 9-13 | ВЧ50, 20Л |
| 100 | 16 | 254 | 14-20 | ВЧ50, 20Л |
| 150 | 16 | 318 | 28-40 | ВЧ50, 20Л |
| 200 | 16 | 356 | 55-75 | 20Л, 15ХМ |
| 250 | 16 | 406 | 85-110 | 20Л |
| 300 | 16 | 444 | 120-160 | 20Л |
| 400 | 10 | 546 | 220-290 | 20Л |
| 500 | 10 | 600 | 380-450 | 20Л |
| 600 | 10 | 698 | 550-700 | 20Л |
Точные строительные длины регламентируются ГОСТ 28908-91. Для конкретного исполнения уточняйте параметры у менеджера – данные в таблице носят справочный характер и могут отличаться в зависимости от завода-изготовителя.
Типоразмеры подъёмных клапанов (муфтовых)
| DN (мм) | G-резьба | PN (бар) | Рабочая t°, °C | Масса, кг |
|---|---|---|---|---|
| 15 | 1/2" | 16-25 | до +120 | 0,2-0,4 |
| 20 | 3/4" | 16-25 | до +120 | 0,3-0,5 |
| 25 | 1" | 16-25 | до +120 | 0,5-0,8 |
| 32 | 1 1/4" | 16 | до +100 | 0,8-1,2 |
| 40 | 1 1/2" | 16 | до +100 | 1,0-1,5 |
| 50 | 2" | 16 | до +100 | 1,5-2,2 |
6. Применение в отраслях
Обратные клапаны применяются практически во всех отраслях промышленности и жилищно-коммунального хозяйства – везде, где необходимо предотвратить обратный ток рабочей среды и защитить оборудование от гидроудара или перетока.
Нефтегазовая промышленность
Защита насосов и компрессоров на нефте- и газопроводах. Применяются клапаны в корпусах из стали 20Л, 15ХМ и 12Х1МФ с металлическим уплотнением. Рабочие давления – до PN250. Требования к герметичности – класс A или B.
Энергетика и теплоснабжение
Паропроводы котельных и ТЭС, тепловые сети. Обратные клапаны из жаропрочных сталей (12Х1МФ, 15ХМ) при температурах до +580°C и давлениях до PN160. Защищают турбины и котлы от обратного тока пара.
Водоснабжение и ЖКХ
Насосные станции водоснабжения и водоотведения, котельные ЖКХ. Чугунные (ВЧ50, СЧ20) и стальные клапаны DN50-DN600, PN6-PN16. Поворотные захлопки – наиболее распространённый тип для водопроводных сетей.
Химическая и нефтехимическая промышленность
Трубопроводы агрессивных сред: кислот, щелочей, растворителей. Применяются клапаны из нержавеющей стали 12Х18Н10Т и 08Х18Н10Т с уплотнением из ПТФЭ. Класс герметичности – A.
Машиностроение и компрессорные системы
Защита компрессоров и гидравлических систем от обратного давления. Подъёмные клапаны малых DN (15-50) с пружинным механизмом. Рабочие среды – воздух, масло, охлаждающие жидкости.
Пищевая и фармацевтическая промышленность
Требования к санитарности: клапаны из нержавеющей стали 08Х18Н10Т с полированными внутренними поверхностями. Специальные исполнения с CIP-мойкой. Среды – вода для инъекций, технологические жидкости.
7. Как выбрать обратный клапан под задачу
Правильный выбор арматуры требует последовательного анализа условий эксплуатации. Ниже приведена методика из четырёх шагов, позволяющая определить оптимальный тип и исполнение клапана.
Шаг 1. Определите параметры давления
Исходные данные – рабочее давление среды (Pраб) и расчётное давление при гидравлическом ударе. Номинальное давление PN клапана должно превышать максимальное рабочее давление с учётом допустимого запаса. Ряды PN по ГОСТ 356-80: PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250.
Для систем с частыми гидроударами (насосные станции, компрессорные) выбирайте клапан с PN на один ряд выше расчётного рабочего давления.
Шаг 2. Учтите рабочую температуру
Рабочая температура определяет материал корпуса и уплотнений. Если температура среды превышает +200°C – применяйте стальные клапаны с металлическим уплотнением. При криогенных температурах ниже -60°C необходима нержавеющая сталь аустенитного класса.
| Диапазон температур | Рекомендуемый материал корпуса | Уплотнение |
|---|---|---|
| до +100°C | Чугун СЧ20, ВЧ50, латунь | Резина (NBR, EPDM) |
| +100...+300°C | Чугун ВЧ50, сталь 20Л | ПТФЭ, графит |
| +300...+450°C | Сталь 20Л | Металл, графит |
| +450...+580°C | 15ХМ, 12Х1МФ | Металл |
| -196...+600°C | 12Х18Н10Т, 08Х18Н10Т | Металл, ПТФЭ |
Шаг 3. Выберите конструкцию по условиям монтажа
Допустимое положение трубопровода (горизонталь/вертикаль) и требования к гидравлическому сопротивлению определяют конструкцию запорного элемента:
- Подъёмный пружинный – для любого положения монтажа, малые и средние DN, умеренное гидравлическое сопротивление
- Поворотный (захлопка) – предпочтительно горизонталь (без пружины), DN50 и выше, низкое гидравлическое сопротивление
- Шаровой – вязкие среды, загрязнённые жидкости, вертикальные трубопроводы
- Двустворчатый – там, где критична строительная длина, большие DN
Шаг 4. Уточните типоразмер и класс герметичности
DN клапана должен соответствовать DN трубопровода. Класс герметичности (A-D по ГОСТ 33423-2015) выбирается по требованиям проекта: для взрывопожароопасных сред – только класс A. Уточните у проектировщика требования к строительной длине – она нормируется по ГОСТ 28908-91.
Совет. Если параметры трубопровода известны не в полном объёме или возникают сомнения в выборе исполнения – уточняйте у менеджера. Специалисты УРТК помогут подобрать арматуру по рабочим условиям и наличию сертификатов качества на партию.
8. Расчёт массы и гидравлических параметров
При проектировании трубопровода необходимо учитывать суммарную массу арматуры для расчёта опорных конструкций, а также гидравлическое сопротивление клапана для подбора насоса.
Коэффициент местного сопротивления
Гидравлические потери давления на клапане оцениваются через коэффициент местного сопротивления ζ. Его значение зависит от типа клапана и DN – берётся из паспорта изделия или справочных таблиц производителя.
Пример расчёта. Поворотный клапан DN100, PN16, вода (ρ = 1000 кг/м³), скорость потока v = 2 м/с, ζ = 1,5 (типовое значение для поворотного клапана DN100).
ΔP = 1,5 × (1000 × 4) / 2 = 3000 Па = 0,03 бар
Потери давления на клапане составят около 0,03 бар – это учитывается при расчёте напора насоса.
Примерная масса арматуры при комплектации
При расчёте нагрузки на трубопроводные опоры и фланцевые соединения используют справочные данные по массе арматуры. Точные значения – в паспорте изделия или сборочном чертеже завода-изготовителя.
| Тип клапана | DN 100 | DN 200 | DN 300 | DN 400 |
|---|---|---|---|---|
| Поворотный фланцевый, ВЧ50 | 14-20 кг | 55-75 кг | 120-160 кг | 220-290 кг |
| Поворотный фланцевый, 20Л | 18-25 кг | 65-90 кг | 140-180 кг | 260-340 кг |
| Подъёмный фланцевый, 20Л | 22-30 кг | 80-100 кг | 160-200 кг | уточняйте |
| Двустворчатый межфланцевый | 6-10 кг | 20-28 кг | 45-60 кг | 80-110 кг |
Важно. Приведённые значения масс являются ориентировочными и зависят от конкретного завода-изготовителя, толщины стенок корпуса и исполнения фланцев. Для точных расчётных данных используйте паспорт или сборочный чертёж изделия. При комплектации крупных партий уточняйте фактические массы у менеджера.
Часто задаваемые вопросы
Чем обратный клапан отличается от запорного?
Запорный клапан управляется вручную или приводом и предназначен для перекрытия потока по команде оператора. Обратный клапан срабатывает автоматически: пропускает среду в одном направлении и перекрывает поток при изменении направления или падении давления. Ручного управления у обратного клапана нет. На практике эти два типа арматуры устанавливают последовательно: запорный клапан обеспечивает возможность изоляции участка, а обратный – защиту от обратного тока в рабочем режиме.
Какой тип обратного клапана выбрать для водопровода?
Для бытового и промышленного водопровода с DN15-DN50 чаще применяют подъёмные клапаны с пружинным механизмом. При больших диаметрах DN50 и выше предпочтительны поворотные клапаны (захлопки) – они имеют меньшее гидравлическое сопротивление и подходят для горизонтальных и вертикальных трубопроводов с необходимой ориентацией.
Можно ли устанавливать обратный клапан в вертикальный трубопровод?
Подъёмные пружинные клапаны допускают монтаж в любом положении – вертикально и горизонтально. Шаровые клапаны также работают в любом положении. Поворотные клапаны (захлопки) без пружины рассчитаны преимущественно на горизонтальный монтаж, поскольку диск закрывается под действием силы тяжести. Допустимые положения установки всегда уточняйте в паспорте конкретного изделия.
Что означает класс герметичности обратного клапана?
Класс герметичности характеризует допустимую утечку через затвор при испытательном давлении. По ГОСТ 33423-2015 нормируются классы A, B, C, D – от нулевой утечки (A) до нормированной протечки (D). Класс A применяется для пожаровзрывоопасных и токсичных сред, класс C и D – для технической воды и воздуха. Выбор класса определяется требованиями к герметичности технологического процесса.
Из каких материалов изготавливают обратные клапаны?
Корпус клапана выполняют из серого или высокопрочного чугуна (СЧ20, ВЧ50), углеродистой стали (20Л), нержавеющей стали (12Х18Н10Т, 08Х18Н10Т), легированных жаропрочных сталей (15ХМ, 12Х1МФ) и цветных сплавов (латунь, бронза). Уплотнительные элементы изготавливают из резины (NBR, EPDM), ПТФЭ или металла в зависимости от рабочей среды и температуры.
Какой ГОСТ регламентирует обратные клапаны?
Основным актуальным стандартом является ГОСТ 33423-2015 «Арматура трубопроводная. Клапаны обратные. Общие технические условия». Он устанавливает требования к конструкции, материалам, испытаниям и маркировке. Дополнительно применяют ГОСТ 356-80 (номинальные давления), ГОСТ 28908-91 (строительные длины и присоединительные размеры) и ГОСТ 9698-86 (параметры подъёмных клапанов).
