Содержание
1. Что такое проволока ВР и чем отличается от аналогов

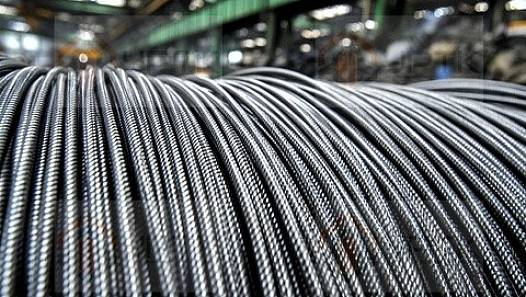

Определение. Проволока ВР (Высокопрочная Рифлёная) — холоднотянутая низкоуглеродистая стальная проволока с периодическим профилем поверхности, предназначенная для армирования железобетонных конструкций. Аббревиатура «ВР» расшифровывается как «волочёная рифлёная». Основной вид — ВР-1 по ГОСТ 6727-80 — применяется как ненапрягаемая арматура в сварных сетках и каркасах.
История применения холоднотянутой арматурной проволоки в отечественном строительстве насчитывает несколько десятилетий. Технология холодного волочения позволяет получить материал с повышенным пределом прочности при значительно меньшем диаметре по сравнению с горячекатаной арматурой. Рифлёная поверхность обеспечивает надёжное сцепление с бетоном, что критически важно для работоспособности армированных конструкций.
Проволоку ВР-1 следует отличать от внешне схожих изделий: стальной проволоки общего назначения, вязальной проволоки и оцинкованной проволоки. Разница принципиальная: конструкционные, механические и нормативные требования к арматурной проволоке значительно строже. Также необходимо разграничивать ВР-1 и ВР-2 — последняя предназначена для предварительно напряжённых конструкций и регламентируется отдельным стандартом.
Сравнение с ближайшими аналогами
| Параметр | Проволока ВР-1 | Арматура А300 (гор. кат.) | Арматура А500С (гор. кат.) |
|---|---|---|---|
| Способ производства | Холодное волочение | Горячая прокатка | Горячая прокатка |
| Диаметры, мм | 3; 4; 5 | 6-40 | 6-40 |
| Предел прочности, МПа | 550-590 | 490 | 600 |
| Предел текучести, МПа | Не нормируется отдельно | 300 | 500 |
| Профиль поверхности | Рифлёный (периодический) | Периодический | Периодический |
| Форма поставки | Бухта (мотки) | Прутки, бухта (мел. d) | Прутки, бухта (мел. d) |
| Свариваемость | Да (контактная сварка) | Да | Да (марка С) |
| Основное применение | Сварные сетки, каркасы | Монолитные конструкции | Монолитные конструкции |
| ГОСТ | 6727-80 | 5781-82 | 52544-2006 |
Холодное волочение
Производство методом протягивания заготовки через фильеры без нагрева. Процесс создаёт наклёп, который увеличивает прочность, но снижает пластичность по сравнению с горячекатаным прокатом.
Рифлёный профиль
Поверхность ВР-1 имеет поперечные вмятины (рифли), обеспечивающие механическое сцепление с бетоном. По ГОСТ 6727-80 форма и размеры рифлей строго регламентированы.
Бухтовая поставка
Проволока ВР-1 поставляется в мотках (бухтах) стандартной массой 500-1500 кг. Это отличает её от штучной арматуры и упрощает автоматизированное производство сеток.
Малые диаметры
Диапазон диаметров 3-5 мм перекрывает нишу, не охваченную горячекатаной арматурой (от 6 мм). Это делает ВР-1 незаменимой при тонких армированных элементах.
2. Нормативная база: ГОСТы и ТУ
Производство, приёмка и применение арматурной проволоки регулируется рядом нормативных документов. Знание актуальных стандартов необходимо при составлении проектной документации, входном контроле и приёмке партий.
ГОСТ 6727-80
Основной стандарт. «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций». Устанавливает сортамент (Ø 3, 4, 5 мм), требования к механическим свойствам, форме и размерам рифлей, допуски на диаметр, правила маркировки и приёмки. Действует с 1980 г., действующая редакция с поправками.
ГОСТ 7348-81
Проволока ВР-2. «Проволока из углеродистой стали для армирования предварительно напряжённых железобетонных конструкций». Регламентирует высокопрочную проволоку классов В и Вр с пределом прочности от 1500 МПа. Применяется при производстве железобетонных шпал, балок, напорных труб.
ГОСТ 23279-2012
Сварные сетки. «Сетки арматурные сварные для железобетонных конструкций и изделий». Регулирует изготовление сеток из проволоки ВР-1, устанавливает размеры ячеек, допуски, требования к сварным соединениям и методы контроля.
ГОСТ 14098-91
Соединения сварные. «Соединения сварные арматуры и закладных изделий железобетонных конструкций». Устанавливает типы и конструктивные элементы сварных соединений арматурной проволоки, включая крестообразные соединения контактной сваркой в сетках.
ГОСТ 10922-2012
Арматурные изделия. «Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций». Определяет методы испытаний сварных соединений, включая крестообразные узлы из проволоки ВР-1 в сетках.
| ГОСТ | Объект нормирования | Ключевые параметры | Статус |
|---|---|---|---|
| ГОСТ 6727-80 | Проволока ВР-1 (d 3-5 мм) | Сортамент, механические свойства, рифли | Действующий |
| ГОСТ 7348-81 | Проволока ВР-2 (высокопрочная) | Прочность от 1500 МПа, релаксация | Действующий |
| ГОСТ 23279-2012 | Сварные арматурные сетки | Размеры ячеек, допуски, сварные узлы | Действующий |
| ГОСТ 14098-91 | Сварные соединения арматуры | Типы соединений, контактная сварка | Действующий |
| ГОСТ 10922-2012 | Испытания сварных арматурных соединений | Методы контроля, критерии приёмки | Действующий |
Полный перечень проволочной продукции, включая различные виды проволоки из разных материалов, представлен в соответствующем разделе каталога. При проектировании рекомендуется сверяться с актуальными редакциями стандартов: номера поправок уточняйте у менеджера или в фондах нормативной документации.
3. Виды и классификация
Арматурная проволока классифицируется по нескольким признакам: классу прочности, профилю поверхности, назначению и способу применения. Понимание классификации позволяет правильно выбрать позицию для конкретного проекта.
По классу и назначению
| Класс | Стандарт | Тип поверхности | Предел прочности, МПа | Назначение |
|---|---|---|---|---|
| ВР-1 | ГОСТ 6727-80 | Рифлёный (периодический) | 550-590 | Ненапрягаемая арматура в сетках и каркасах |
| В-1 | ГОСТ 6727-80 | Гладкий | 550-590 | Ненапрягаемая арматура, вязаные конструкции |
| ВР-2 | ГОСТ 7348-81 | Рифлёный | 1500-1860 | Предварительно напряжённые конструкции |
| В-2 | ГОСТ 7348-81 | Гладкий | 1500-1860 | Предварительно напряжённые конструкции |
По профилю поверхности
Рифлёная (ВР)
Поверхность с поперечными вмятинами глубиной 0,05-0,12 мм. Рифление создаётся в процессе волочения через профилированную фильеру. Обеспечивает сцепление с бетоном, превышающее требования для гладкого профиля. Применяется в сетках, где от сцепления арматуры с бетоном зависит несущая способность конструкции.
Гладкая (В)
Поверхность без профилирования. Механические характеристики идентичны рифлёному варианту того же класса. Применяется в вязаных каркасах, монтажных петлях, подвязке опалубки. Для несущих сеток в бетоне предпочтительна рифлёная проволока ввиду лучшего сцепления.
По диаметру и типоразмеру
ГОСТ 6727-80 предусматривает три номинальных диаметра: 3 мм, 4 мм и 5 мм. Каждый диаметр имеет установленные допуски и соответствующую расчётную площадь поперечного сечения, которая используется в конструктивных расчётах армирования. Диаметр 4 мм является наиболее востребованным в строительной практике.
По форме поставки
Арматурная проволока ВР-1 поставляется исключительно в мотках (бухтах). Масса одной бухты — от 100 до 1500 кг в зависимости от диаметра и условий заказа. Бухтовая форма удобна для автоматических линий производства сварных сеток и арматурных каркасов. Мотки формируются без перехлёстов, с перевязкой в нескольких местах.
4. Марки стали и материалы
Ключевая марка. Для производства проволоки ВР-1 по ГОСТ 6727-80 применяется низкоуглеродистая сталь марок Ст3сп, Ст3пс по ГОСТ 380-2005 или аналогичные по химическому составу. Содержание углерода — 0,14-0,22%, марганца — 0,40-0,65%. Именно низкое содержание углерода обеспечивает свариваемость материала при сохранении достаточного предела прочности после холодного деформирования.
Выбор марки стали определяется требованиями конечного применения и условиями производства. Холодное волочение повышает прочность заготовки на 25-40% за счёт деформационного упрочнения (наклёпа), но снижает относительное удлинение при разрыве. Именно поэтому ГОСТ 6727-80 нормирует не только прочностные, но и пластические характеристики.
| Марка стали | Стандарт на сталь | Содержание С, % | Рабочая температура, °C | Особенности и применение |
|---|---|---|---|---|
| Ст3сп | ГОСТ 380-2005 | 0,14-0,22 | -40 до +200 | Спокойная сталь. Основная марка для ВР-1. Стабильная свариваемость, однородная структура |
| Ст3пс | ГОСТ 380-2005 | 0,14-0,22 | -20 до +200 | Полуспокойная сталь. Применяется наравне со Ст3сп. Чуть ниже ударная вязкость при отрицательных температурах |
| 08пс | ГОСТ 1050-2013 | 0,05-0,11 | -40 до +200 | Особо низкоуглеродистая. Применяется при повышенных требованиях к пластичности сварных соединений |
| 10 | ГОСТ 1050-2013 | 0,07-0,14 | -40 до +200 | Малоуглеродистая конструкционная. Используется при специальных требованиях к хладостойкости арматуры |
Конкретную марку стали в партии можно уточнить по сертификату качества, который сопровождает каждую поставку. Сертификат содержит данные о химическом составе плавки и результаты механических испытаний. Если сертификат не предоставлен — это основание для отказа от приёмки партии.
Обратите внимание: для проволоки ВР-2 (высокопрочной) используются стали с более высоким содержанием углерода (0,60-0,85%), что принципиально отличает её от ВР-1 по свариваемости и сфере применения.
5. Типоразмеры и сортамент
Сортамент проволоки ВР-1 регламентирован ГОСТ 6727-80 и включает три номинальных диаметра. Для каждого диаметра установлены предельные отклонения, площадь поперечного сечения и расчётная масса одного погонного метра. Эти данные используются при проектировании армирования и расчёте расхода материала.
| Диаметр номинальный, мм | Предельное отклонение, мм | Площадь сечения, мм² | Масса 1 п. м., кг | Стандартная масса бухты, кг | Длина в бухте (прибл.), м |
|---|---|---|---|---|---|
| 3 | ±0,06 | 7,07 | 0,055 | 100-500 | 1818-9091 |
| 4 | ±0,06 | 12,57 | 0,099 | 500-1500 | 5051-15152 |
| 5 | ±0,08 | 19,63 | 0,154 | 500-1500 | 3247-9740 |
Механические характеристики по ГОСТ 6727-80
| Диаметр, мм | Временное сопротивление разрыву, МПа (не менее) | Число перегибов (не менее) | Число скручиваний на 360° (не менее) |
|---|---|---|---|
| 3 | 590 | 4 | 12 |
| 4 | 570 | 4 | 9 |
| 5 | 550 | 3 | 7 |
Испытания на перегиб и скручивание позволяют оценить пластические свойства готовой проволоки. Снижение нормативных значений с уменьшением диаметра обусловлено физикой процесса: при большем диаметре уровень деформационного упрочнения несколько ниже, сохраняется чуть больше пластического резерва. Фактические значения в сертификате должны соответствовать или превышать нормативные.
Для сравнения: оцинкованная проволока общего назначения поставляется в значительно более широком диапазоне диаметров (от 0,3 до 10 мм), однако не имеет специализированных требований к механическим свойствам для армирования.
6. Применение в отраслях
Основная сфера применения проволоки ВР-1 — промышленное и гражданское строительство. Однако смежные отрасли также активно используют этот материал в специфических задачах. Ниже — детальный разбор по секторам.
Гражданское строительство
Армирование монолитных перекрытий, стяжек пола, фундаментных плит. Сварные сетки из ВР-1 с ячейкой 100×100 и 150×150 мм широко применяются при строительстве многоквартирных жилых домов, торговых центров, административных зданий. Проволока диаметром 4 мм — стандарт для плитных перекрытий толщиной 150-250 мм.
Промышленное строительство
Изготовление железобетонных изделий на заводах ЖБИ: дорожных плит, тротуарных плит, панелей стен, фундаментных блоков. Проволока поставляется в бухтах на автоматизированные линии производства сварных сеток с последующим их применением при изготовлении ЖБИ.
Дорожное строительство
Армирование бетонных дорожных покрытий, аэродромных плит, мостовых настилов. Сетки из ВР-1 укладываются в нижний слой бетонного покрытия для восприятия растягивающих напряжений при температурных деформациях и от нагрузок транспорта.
Производство ЖБИ
Изготовление арматурных каркасов для труб, колодцев, дорожных бордюров, ограждений. Диаметр 3 мм применяется в тонкостенных изделиях, диаметр 5 мм — в элементах с повышенной нагрузкой. Рифлёная поверхность гарантирует требуемое сцепление в сложной геометрии изделий.
Энергетика и инфраструктура
Строительство фундаментов подстанций, опор ЛЭП, кабельных каналов, резервуаров. Сварные сетки из ВР-1 используются в подпорных стенах, защитных экранах, техническом подполье энергообъектов. Требования к армированию определяются проектной документацией.
Нефтегаз и химия
Армирование бетонных фундаментов резервуаров, насосных станций, технологических площадок. В агрессивных средах применяется вместе с защитными покрытиями или заменяется на нержавеющую проволоку при прямом контакте с агрессивными веществами.
Типовые конструктивные решения
В практике проектирования сложились устойчивые решения с применением арматурной проволоки. Подробнее о нормативах армирования — в проектной документации и СП 63.13330. Смежный материал по проволочным изделиям: статья о колючей проволоке по ГОСТ 285-69 поможет разобраться в типологии проволочной продукции в целом.
| Конструкция | Диаметр ВР-1 | Шаг сетки | Норма расхода (ориент.) |
|---|---|---|---|
| Стяжка пола 60-80 мм | 3 мм | 100×100 мм | 0,8-1,2 кг/м² |
| Монолитное перекрытие 150-200 мм | 4 мм | 150×150 мм | 2,5-4,0 кг/м² |
| Дорожная плита | 5 мм | 100×100 мм | 6,0-8,0 кг/м² |
| Фундаментная плита | 4-5 мм | 200×200 мм | 3,0-5,0 кг/м² |
Нормы расхода являются ориентировочными и зависят от конкретных проектных решений. Точные значения определяются рабочей документацией на объект.
7. Как выбрать проволоку ВР под задачу
Подбор арматурной проволоки — технически значимое решение, влияющее на несущую способность конструкции. Приводим системный подход в четырёх шагах.
Шаг 1. Определить тип конструкции и её назначение
Первый вопрос: является ли конструкция ненапрягаемой или предварительно напряжённой? Для ненапрягаемых конструкций (большинство гражданских объектов) подходит ВР-1 по ГОСТ 6727-80. Для предварительно напряжённых конструкций (шпалы, напорные трубы, преднапряжённые балки) применяется ВР-2 по ГОСТ 7348-81.
Если конструкция предполагает сварные сетки промышленного изготовления — необходима рифлёная проволока (ВР-1), обеспечивающая расчётное сцепление с бетоном. Для монтажных и вязальных элементов допустима гладкая проволока В-1.
Шаг 2. Выбрать диаметр по расчёту армирования
Диаметр определяется из расчёта армирования согласно СП 63.13330.2018 (актуализированная редакция СНиП 52-01-2003). Проектировщик задаёт требуемую площадь поперечного сечения арматуры на единицу ширины конструкции (мм²/м). Далее выбирается сетка с нужным шагом и диаметром проволоки, обеспечивающая требуемую площадь. Стандартные варианты:
- Ø 3 мм с шагом 100 мм — As = 70,7 мм²/м
- Ø 4 мм с шагом 100 мм — As = 125,7 мм²/м
- Ø 4 мм с шагом 150 мм — As = 83,8 мм²/м
- Ø 5 мм с шагом 100 мм — As = 196,3 мм²/м
- Ø 5 мм с шагом 150 мм — As = 130,9 мм²/м
Шаг 3. Учесть условия среды и сварки
При строительстве в агрессивных средах (морской климат, промышленные выбросы, прямое воздействие химических веществ) одной арматурной проволоки недостаточно — необходимо обеспечить требуемый защитный слой бетона или рассмотреть применение коррозионностойких материалов. Для прямого контакта с агрессивными жидкостями ВР-1 из углеродистой стали не подходит.
Если проволока применяется в сетках на автоматических линиях контактной сварки, убедитесь, что режимы сварки соответствуют ГОСТ 14098-91 для конкретного диаметра. Чрезмерные токи ослабляют сварной узел вследствие отпуска наклёпанного металла.
Шаг 4. Рассчитать требуемое количество и выбрать форму поставки
Определите расчётное количество в метрах или килограммах с учётом раскладки сетки, нахлёстов и отходов при резке. Для строительных объектов рекомендуется заказывать готовые сварные сетки нужных типоразмеров — это снижает трудозатраты на армирование. Сырую проволоку в бухтах целесообразно заказывать заводам ЖБИ и производителям сеток.
Рекомендация. Если диаметр, класс или объём партии вызывают сомнения — уточните параметры у менеджера. Специалист поможет подобрать оптимальный типоразмер и форму поставки под конкретную задачу. Наличие конкретных позиций и сроки поставки — по запросу.
8. Расчёт веса и количества
Точный расчёт потребности в материале позволяет избежать недопоставки или излишних затрат. Для проволоки ВР-1 базовым является расчёт массы погонного метра через площадь поперечного сечения.
Пример расчёта. Требуется армировать монолитное перекрытие площадью 800 м² сеткой Ø 4 мм с шагом 150×150 мм в два слоя.
1. Расход сетки: при шаге 150 мм суммарная длина проволоки на 1 м² перекрытия составляет около 13,3 м (в одном направлении). Для двух направлений и двух слоёв: 13,3 × 2 × 2 = 53,2 м/м².
2. Общая длина: 53,2 × 800 = 42 560 м проволоки.
3. Масса: 42 560 × 0,099 = 4 213 кг ≈ 4,2 т.
4. С учётом нахлёстов и обрези (+5%): 4,2 × 1,05 = 4,41 т.
Итог: для заказа необходимо ≈ 4,5 т проволоки ВР-1 диаметром 4 мм.
Важно. К расчётному количеству материала всегда добавляйте 3-5% на обрезь при раскрое, стыковку в нахлёст (не менее 30-40 диаметров), монтажные потери. При сложной конфигурации плана здания запас может достигать 7-10%. Заказывать материал «впритык» без запаса — риск остановки строительства при нехватке партии.
Таблица масс для быстрого расчёта
| Диаметр, мм | Масса 1 п. м., кг | Масса 100 м, кг | Масса 1000 м, кг | Метраж в 1 тонне, м |
|---|---|---|---|---|
| 3 | 0,055 | 5,5 | 55,5 | 18 018 |
| 4 | 0,099 | 9,9 | 99,0 | 10 101 |
| 5 | 0,154 | 15,4 | 154,0 | 6 494 |
Данные в таблице рассчитаны по номинальным диаметрам. Фактическая масса партии может незначительно отличаться в пределах допусков ГОСТ 6727-80 на диаметр (±0,06-0,08 мм). Для точного подбора и расчёта большой партии обращайтесь в раздел каталога проволоки ВР или уточняйте у менеджера.
Часто задаваемые вопросы
Чем проволока ВР-1 отличается от горячекатаной арматуры класса А?
Проволока ВР-1 производится холодным волочением, что придаёт ей более высокий предел прочности (550-590 МПа) при малых диаметрах (3-5 мм). Горячекатаная арматура класса А300-А500 выпускается в диаметрах от 6 мм и имеет иную микроструктуру стали. ВР-1 применяется преимущественно в сварных арматурных сетках и каркасах, горячекатаная арматура — в монолитных конструкциях с большими нагрузками. В проектной документации они обозначаются по-разному и не взаимозаменяемы без пересчёта армирования.
Какой ГОСТ регламентирует проволоку ВР-1?
Основной нормативный документ — ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций». Он устанавливает сортамент (диаметры 3, 4, 5 мм), механические свойства, допуски и правила приёмки. Сварные сетки из проволоки ВР-1 регламентируются ГОСТ 23279-2012. Сварные соединения — ГОСТ 14098-91 и ГОСТ 10922-2012.
Какие диаметры проволоки ВР-1 выпускаются по ГОСТ 6727-80?
По ГОСТ 6727-80 выпускается три диаметра: 3 мм, 4 мм и 5 мм. Диаметр 4 мм является наиболее востребованным и широко применяется в производстве сварных арматурных сеток для монолитного строительства и дорожного покрытия. Диаметр 3 мм востребован в тонкостенных изделиях ЖБИ и стяжках, диаметр 5 мм — в нагруженных дорожных и фундаментных конструкциях.
В чём разница между проволокой ВР-1 и ВР-2?
Проволока ВР-1 — низкоуглеродистая, применяется как ненапрягаемая арматура в сетках и каркасах, регламентируется ГОСТ 6727-80. Проволока ВР-2 — высокопрочная, предназначена для предварительно напряжённых железобетонных конструкций, выпускается по ГОСТ 7348-81. По механическим свойствам ВР-2 существенно превосходит ВР-1: предел прочности от 1500 МПа против 550-590 МПа. Стали также различаются: для ВР-2 применяются углеродистые стали с С 0,60-0,85%.
Как рассчитать массу бухты проволоки ВР?
Масса одного погонного метра рассчитывается по формуле m (кг/м) = 0,006165 × d², где d — номинальный диаметр в мм. Для диаметра 4 мм: m = 0,006165 × 16 ≈ 0,099 кг/м. Бухта стандартной массой 1000 кг содержит около 10 100 погонных метров проволоки. К расчётному количеству рекомендуется добавлять 3-5% на обрезь и стыковку. Расчёт подробнее — в разделе «Расчёт веса» данной статьи.
Можно ли сваривать проволоку ВР-1?
Да, проволока ВР-1 является свариваемой и специально предназначена для производства сварных арматурных сеток методом контактной точечной сварки. Технология регламентирована ГОСТ 14098-91. При дуговой сварке следует учитывать, что холодный наклёп в зоне сварного шва частично снимается при нагреве, что локально снижает прочность. Для ответственных конструкций режимы сварки определяются технологической картой.
