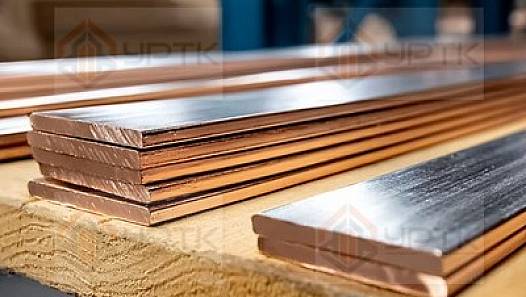

1. Что такое полоса медная и чем отличается от аналогов
Определение. Полоса медная – это прокат прямоугольного сечения из технической меди, полученный горячей или холодной прокаткой, с шириной, ощутимо превышающей толщину. Изделие поставляется в прутках (штангах) или в бухтах и применяется как токопроводник, элемент заземления, заготовка для штамповки и слесарных работ.
Медь как конструкционный и токопроводящий материал ценится за сочетание высокой электропроводности, теплопроводности, коррозионной стойкости и пластичности. Полосовой прокат – одна из наиболее универсальных форм поставки меди: в отличие от круглого прутка или трубы, плоское сечение упрощает крепление болтовыми соединениями, укладку в конструктив шкафов и щитов, а также сварку и пайку внахлёст.
Исторически медная полоса широко применялась ещё в дореволюционной электротехнике и телеграфии, а с развитием энергетики XX века стала базовым материалом для токоведущих шин распределительных устройств и контуров заземления. Сегодня она остаётся востребованной вместе с другими формами медного проката – подробнее о них можно узнать в разделе медный прокат каталога.
Сравнение с ближайшими аналогами
Шина медная
Тот же принцип сечения, но термин закреплён за токоведущими элементами электроустановок с нормируемой токовой нагрузкой. Смотрите раздел шина медная по ГОСТ 434-78.
Лента медная
Более тонкий и узкий прокат, чаще поставляется в рулонах для последующей штамповки мелких деталей – контактов, экранов, обмоток. См. ленту медную.
Лист медный
Плоский прокат большой ширины, применяется для кровель, обшивки, крупногабаритных экранов и декоративных элементов. См. лист медный.
Пруток медный
Изделие круглого или квадратного сечения, используется там, где важна форма без выраженной плоскости – токарные заготовки, контакты круглого профиля.
2. Нормативная база
Требования к меди как материалу и к отдельным видам полосового проката распределены между несколькими документами: одни нормируют химический состав и марки металла, другие – конструктивные и электротехнические параметры готовых изделий.
ГОСТ 859-2014
«Медь. Марки». Базовый документ, устанавливающий обозначения марок технической меди (М00, М0, М1, М2, М3 и их модификации) и требования к их химическому составу. На этот стандарт ссылаются практически все виды медного проката, включая полосу.
ГОСТ 434-78
«Проволока прямоугольного сечения и шины медные для электротехнических целей. Технические условия». Регламентирует изделия прямоугольного сечения для токоведущих цепей распределительных устройств – ближайший к полосе нормативный документ для электротехнического исполнения.
ГОСТ 1173-2006
«Фольга, ленты, листы и плиты медные. Технические условия». Введён в 2008 году взамен ГОСТ 495-92 «Листы и полосы медные». Нормирует размеры, предельные отклонения и состояние поставки (мягкое, полутвёрдое, твёрдое) плоского медного проката, к которому относится и полоса общего назначения.
Технические условия изготовителей
Значительная часть размерного ряда полосы медной, не подпадающая под электротехнический ГОСТ 434-78, поставляется по ТУ конкретных заводов-изготовителей – с указанием марки меди по ГОСТ 859-2014 и требуемых допусков по ширине и толщине.
При заказе партии рекомендуется уточнять у поставщика, по какому нормативному документу изготовлена конкретная позиция – ГОСТ 434-78 или ТУ завода, – поскольку от этого зависят допуски по размерам и объём сопроводительной документации. Точные пункты и цифровые значения каждого стандарта нужно проверять по актуальному тексту документа, действующему на момент заказа.
3. Виды и классификация
Полосу медную классифицируют по нескольким независимым признакам: способу изготовления, механическому состоянию, наличию защитного покрытия и назначению.
| Признак | Варианты | Комментарий |
|---|---|---|
| Способ изготовления | Горячекатаная, холоднокатаная | Холоднокатаная имеет более точные размеры и чистую поверхность, применяется в электротехнике и приборостроении |
| Механическое состояние | Твёрдая (нагартованная), мягкая (отожжённая) | Твёрдая прочнее, мягкая пластичнее и легче гнётся без трещин |
| Покрытие | Без покрытия, луженая | Луженая полоса устойчивее к окислению контактных поверхностей, используется в узлах с разъёмными соединениями |
| Форма поставки | Прутки (мерная длина), бухты | Бухты удобны для узких сечений и монтажа заземления протяжённых объектов без стыков |
Электротехническое исполнение
Изготавливается по ГОСТ 434-78, применяется в шинопроводах, распределительных щитах, силовых сборках. Требования к качеству поверхности и геометрии здесь строже.
Заземляющее исполнение
Ориентировано на монтаж контуров заземления и молниезащиты, часто поставляется в бухтах. Смотрите отдельный раздел полоса медная для заземления.
Общепромышленное исполнение
Заготовки для механической обработки, штамповки контактных деталей, слесарных и ремонтных работ, где электротехнические допуски не критичны.
4. Марки и материалы
Ходовая марка. Наиболее востребованная марка для полосы медной общего и заземляющего назначения – М1. Она сочетает высокую электропроводность и коррозионную стойкость с умеренной стоимостью относительно более чистых марок М0 и М00.
Марки технической меди по ГОСТ 859-2014 различаются главным образом содержанием примесей и остаточного кислорода, что напрямую влияет на электро- и теплопроводность, свариваемость и стойкость к водородной хрупкости при пайке и сварке.
| Марка | Нормативный документ | Особенность | Типовое применение |
|---|---|---|---|
| М00, М0 | ГОСТ 859-2014 | Минимальное содержание примесей, максимальная чистота меди | Прецизионная электротехника, электроника, кабельные жилы высокого класса |
| М1 | ГОСТ 859-2014 | Хороший баланс электропроводности и стоимости | Шины и полосы для электроустановок, заземление, общая электротехника |
| М2 | ГОСТ 859-2014 | Более широкий допуск по примесям, чем у М1 | Заземляющие устройства, общепромышленные заготовки |
| М1р, М2р | ГОСТ 859-2014 | Раскисленная фосфором медь, снижена склонность к водородной хрупкости | Изделия, подвергающиеся сварке и высокотемпературной пайке |
Отдельно выделяется бескислородная медь (марки с обозначением «б»), которая применяется там, где недопустимо газовыделение при нагреве – в вакуумной технике и ответственной электронике; для типовой полосы электротехнического и заземляющего назначения она, как правило, избыточна по цене.
Помимо чистой меди, для отдельных задач применяют медные сплавы – латунь и бронзу, обладающие иными механическими свойствами. Если сечение и марка меди не подходят по прочности или коррозионной стойкости, стоит рассмотреть латунный прокат или бронзовый прокат как альтернативу.
5. Типоразмеры и сортамент
Сортамент полосы медной варьируется у разных изготовителей: часть позиций выпускается по ГОСТ 434-78 для электротехнических шин, часть – по техническим условиям заводов под конкретные проекты заземления и общепромышленные нужды. Единого сквозного ГОСТ-сортамента, охватывающего все встречающиеся на рынке сечения, нет, поэтому точный перечень доступных размеров, допуски по ширине и толщине и минимальные партии уточняйте у менеджера при оформлении заказа.
На практике распространены сечения с шириной ориентировочно от 10 до 120 мм и толщиной от 1 до 10 мм – конкретная линейка зависит от партии на складе и производственных возможностей завода-изготовителя.
| Параметр | Типовой диапазон на рынке | Комментарий |
|---|---|---|
| Ширина, мм | ориентировочно 10-120 | Точный ряд – по прайсу и наличию на складе |
| Толщина, мм | ориентировочно 1-10 | Тонкие сечения чаще поставляются в бухтах |
| Форма поставки | прутки мерной длины, бухты | Длина прутка и вес бухты – уточняйте у менеджера |
| Состояние | твёрдое, мягкое | Указывается отдельно при заказе |
Для проектов, где важна нормируемая длительная токовая нагрузка, целесообразно ориентироваться на изделия, изготовленные именно по ГОСТ 434-78, – раздел шина медная ГОСТ 434-78 содержит соответствующую линейку. Справочно допустимые длительные токи по сечениям шин можно посмотреть в разделе допустимый ток медных шин.
6. Применение в отраслях
Энергетика
Токоведущие шины распределительных устройств, сборные шины трансформаторных подстанций, соединения в силовых щитах.
Строительство
Контуры заземления зданий и сооружений, системы молниезащиты, уравнивание потенциалов металлических конструкций.
Машиностроение
Заготовки для контактных деталей, токоподводы сварочного оборудования, элементы электроприводов и распределительных шкафов.
Промышленная электротехника
Сборка низковольтных комплектных устройств (НКУ), присоединение силовых кабелей через наконечники – см. наконечники медные ТМ.
Нефтегазовая отрасль
Заземление резервуарного парка, технологических эстакад и площадок на объектах с повышенными требованиями к электробезопасности.
Химическая промышленность
Заземление и уравнивание потенциалов на производствах с взрывопожароопасными зонами, где важна надёжность контактных соединений.
7. Как выбрать полосу медную под задачу
Подбор сечения и марки полосы удобно выстраивать по последовательности из четырёх шагов – от электрической нагрузки до конкретного типоразмера.
Шаг 1. Определите электрическую нагрузку или назначение
Для токоведущих шин исходят из расчётного тока и допустимой плотности тока для меди; для заземляющих устройств – из требований проекта по сечению заземлителя. Если полоса используется как конструкционная заготовка без токовой нагрузки, этот критерий не актуален.
Шаг 2. Учтите условия эксплуатации
Наружная установка, повышенная влажность или химически агрессивная среда – повод рассмотреть луженое исполнение или увеличенное сечение с запасом на коррозию. Для помещений с обычной средой подходит немодифицированная поверхность.
Шаг 3. Определите требования к точности и состоянию
Если деталь будет подвергаться гибке, штамповке или требует минимальных допусков по геометрии – выбирайте холоднокатаную полосу в мягком (отожжённом) состоянии. Для силовых конструкций без последующей деформации подходит твёрдое состояние с более высокой механической прочностью.
Шаг 4. Подберите типоразмер и марку
Сопоставьте расчётное сечение с фактически доступным сортаментом (см. раздел выше), выберите марку меди – М1 для большинства задач заземления и общей электротехники, М0/М00 для прецизионных применений – и уточните форму поставки: прутки мерной длины или бухта.
Совет. Если расчётное сечение попадает между двумя типовыми позициями сортамента, либо есть сомнения по марке меди для конкретной среды эксплуатации, – не уверены, свяжитесь с менеджером УРТК: специалист сверит параметры с наличием на складе и вариантами под заказ.
8. Расчёт веса и количества
Для оценки массы партии и стоимости перевозки используется плотность меди – величина около 8,9 г/см³. Формула расчёта массы одного погонного метра полосы:
где b – ширина полосы, мм; s – толщина полосы, мм
Пример расчёта. Полоса сечением 30х4 мм: m = 0,0089 × 30 × 4 = 0,0089 × 120 = 1,068 кг на один погонный метр. Для контура заземления длиной 100 м потребуется ориентировочно 106,8 кг материала без учёта запаса на обрезь и соединения.
| Сечение, мм (ширина х толщина) | Расчётная масса 1 м, кг |
|---|---|
| 20 х 3 | 0,0089 × 20 × 3 = 0,534 |
| 25 х 4 | 0,0089 × 25 × 4 = 0,890 |
| 30 х 4 | 0,0089 × 30 × 4 = 1,068 |
| 40 х 5 | 0,0089 × 40 × 5 = 1,780 |
Приведённые значения – расчётные по физической плотности меди, а не выписка из сортаментной таблицы стандарта: фактическая масса партии может немного отличаться в пределах допусков на толщину и ширину, установленных для конкретного изделия. Точную массу партии с учётом допусков уточняйте у менеджера по фактическому сортаменту в наличии – см. также раздел вес медной шины для сверки расчётов по смежным сечениям.
Важно. При заказе партии закладывайте технологический запас 3-5% на обрезь, подгонку по месту и потери при монтаже стыковых соединений – особенно при протяжённых контурах заземления, где полосу режут на отдельные участки под конфигурацию объекта.
Часто задаваемые вопросы
Чем полоса медная отличается от медной шины?
Формально это близкие виды проката прямоугольного сечения. Термином «шина» чаще обозначают изделие, предназначенное именно для токоведущих соединений в электроустановках, где нормируется допустимый длительный ток и требования к контактным поверхностям. Термин «полоса» шире и включает также заготовки для заземления, слесарных и общепромышленных работ, где электротехнические требования не предъявляются.
Какая марка меди подходит для заземляющих устройств?
Для контуров заземления и молниезащиты обычно применяют полосу из технической меди марок М1 или М2 – они обеспечивают достаточную электропроводность и коррозионную стойкость при приемлемой стоимости по сравнению с более чистыми марками М0 и М00, которые оправданы для прецизионной электротехники.
Можно ли гнуть медную полосу без потери свойств?
Медь хорошо поддаётся холодной гибке. Отожжённая (мягкая) полоса гнётся с минимальным радиусом и без трещин, твёрдая (нагартованная) полоса более жёсткая и при резких перегибах может дать трещину на кромке. Для монтажных работ с частыми изгибами обычно выбирают полосу в мягком состоянии.
Как рассчитать необходимое количество полосы для контура заземления?
Сначала определяют суммарную длину контура по проекту, затем массу погонного метра выбранного сечения по формуле m = 0,0089 × ширина × толщина (мм), после чего к полученной массе добавляют запас 3-5% на обрезь и технологические потери при монтаже.
В чём разница между твёрдой и мягкой полосой меди?
Твёрдая (нагартованная) полоса получена без последующего отжига, обладает повышенной механической прочностью, но меньшей пластичностью. Мягкая (отожжённая) полоса прошла термическую обработку, легче гнётся и штампуется, но её прочность ниже. Выбор состояния зависит от того, требуется ли последующая холодная деформация детали.
Нужен ли сертификат на медную полосу при покупке?
Для объектов с приёмкой по проекту, а также для энергетики и промышленной эксплуатации сертификат соответствия и паспорт на партию обычно требуются. Уточняйте комплект документов у менеджера при оформлении заказа – состав пакета зависит от партии и марки материала.
Глоссарий
