Содержание
1. Что такое труба медная и чем отличается от аналогов

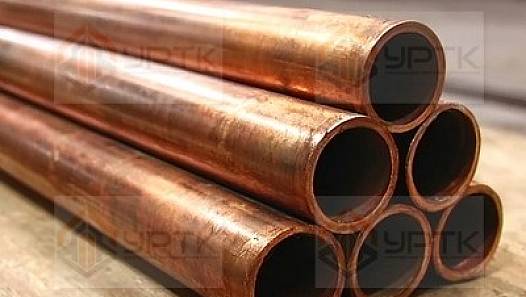

Определение. Труба медная – это трубный прокат круглого сечения, изготовленный из меди или её сплавов методом волочения или прессования, применяемый для транспортировки жидкостей, газов и хладагентов, а также в электротехнике и приборостроении. Ключевые эксплуатационные свойства – высокая теплопроводность, коррозионная стойкость и природная антибактериальность материала.
Медь как трубный материал применяется с XIX века, когда её теплопроводность и пластичность оказались востребованы в паровых котлах и первых системах отопления. Сегодня труба медная – стандартное решение для инженерных сетей зданий, холодильной техники и промышленного оборудования, где требуется сочетание долговечности, малого веса конструкции и удобства монтажа пайкой.
В отличие от стальной трубы, медная не подвержена электрохимической коррозии в контакте с большинством сред и не требует антикоррозионного покрытия. В отличие от полимерных труб, она выдерживает более высокие температуры и механические нагрузки, сохраняя геометрию при перепадах давления. Разница между материалами наглядно видна в сравнении ниже.
Медь
Высокая теплопроводность, пластичность для гибки без нагрева, соединение пайкой или обжимными фитингами, устойчивость к большинству рабочих сред.
Сталь и нержавеющая сталь
Выше механическая прочность и допустимое давление, ниже теплопроводность, для черной стали требуется защита от коррозии. Подробнее – в разделе труба нержавеющая.
Полимерные трубы
Ниже стоимость и вес, проще монтаж, но ограничен рабочий температурный диапазон и допустимое давление по сравнению с металлом.
2. Нормативная база
Производство и применение медных труб в России регулируется профильными государственными стандартами, определяющими технические требования к материалу, сортамент и методы контроля.
ГОСТ 617-2006
«Трубы медные. Технические условия». Базовый документ на трубы круглого сечения из меди: требования к материалу, механическим свойствам, качеству поверхности, маркировке и приёмке.
ГОСТ 859-2014
«Медь. Марки». Устанавливает химический состав и обозначения марок меди – сырья, из которого изготавливается трубный прокат.
Технические условия производителей
Для узкоспециализированных позиций – капиллярных трубок малого диаметра, труб для конкретных марок оборудования – применяются технические условия (ТУ) изготовителя, дополняющие требования базового ГОСТ.
Точную редакцию и статус применимого документа для конкретной партии уточняйте у менеджера при оформлении заказа – сертификат качества прикладывается к каждой поставке.
3. Виды и классификация
Медные трубы классифицируют по степени твёрдости материала и по назначению – это определяет способ поставки, монтажа и допустимую область применения.
Твёрдая труба (Т)
Нагартованная труба, поставляется прямыми отрезками. Сохраняет заданную форму, не деформируется под собственным весом, применяется для открытой прокладки магистралей и там, где важна жёсткость конструкции.
Мягкая труба (М)
Отожжённая труба, поставляется в бухтах. Легко гнётся вручную или трубогибом, минимизирует число соединений на трассе со сложной геометрией – типовое решение для скрытой прокладки и подключения кондиционеров.
ACR-труба
Труба для систем кондиционирования и холодоснабжения с дополнительной очисткой внутренней поверхности и заводской герметизацией торцов – исключает попадание влаги и загрязнений до монтажа.
Капиллярная трубка
Труба малого диаметра с тонкой стенкой, применяется как дросселирующий элемент в холодильных контурах и как проводник в приборостроении.
По способу дальнейшего соединения трубы также условно делят на предназначенные под пайку встык, под обжимной (компрессионный) фитинг и под пресс-фитинг – это стоит учитывать ещё на этапе проектирования узла, чтобы избежать переделки трассы.
4. Марки и материалы
Самая ходовая позиция. Для труб инженерных сетей и сантехники чаще всего применяется медь марки М1р – раскисленная фосфором, с минимальным содержанием примесей среди марок этой группы. Раскисление фосфором предотвращает водородную хрупкость шва при высокотемпературной пайке, поэтому марки с индексом «р» (М1р, М2р, М3р) – стандартный выбор для труб, тогда как нераскисленные марки (М1, М2, М3) применяются преимущественно для проводников и деталей без последующей пайки.
| Марка меди | Норматив | Особенность | Типичное применение |
|---|---|---|---|
| М1р | ГОСТ 859-2014 | Раскислена фосфором, минимум примесей среди «р»-марок | Трубы отопления, водоснабжения, кондиционирования, пищевое оборудование |
| М2р | ГОСТ 859-2014 | Раскислена фосфором, чуть выше допустимое содержание примесей, чем у М1р | Общепромышленные трубопроводы, сантехническая разводка |
| М3р | ГОСТ 859-2014 | Раскислена фосфором, наибольшее среди «р»-марок содержание примесей | Технические трубы, менее ответственные узлы |
| М1, М2 | ГОСТ 859-2014 | Не раскислены фосфором, выше электропроводность | Токопроводящие детали, шины, где пайка не требуется – см. шина медная |
Точный химический состав каждой марки – по тексту ГОСТ 859-2014. Помимо труб, из меди тех же марок выпускают лист, круг, пруток и ленту – весь смежный сортамент собран в разделе медный прокат.
5. Типоразмеры и сортамент
ГОСТ 617-2006 нормирует ряд параметров медной трубы: наружный диаметр, толщину стенки, предельные отклонения по размерам и мерную длину поставки – как прямых отрезков, так и труб в бухтах.
| Параметр | Что нормируется стандартом | Где смотреть точные значения |
|---|---|---|
| Наружный диаметр | Ряд стандартных диаметров труб | Сортамент ГОСТ 617-2006 |
| Толщина стенки | Ряд толщин, применимых к каждому диаметру | Сортамент ГОСТ 617-2006 |
| Предельные отклонения | Допуски по наружному диаметру и толщине стенки | ГОСТ 617-2006 |
| Длина поставки | Мерная длина прямых отрезков (твёрдая труба) и длина бухты (мягкая труба) | ГОСТ 617-2006, согласовывается при заказе |
Точные ряды диаметров, толщин стенок и вес погонного метра каждого типоразмера – уточняйте у менеджера УРТК или в тексте ГОСТ 617-2006. Приводить приблизительные числа без сверки с действующим сортаментом мы не считаем корректным: расхождение в десятые доли миллиметра при закупке крупной партии влияет на итоговый расчёт материала.
Складская программа формируется под наиболее востребованные диаметры для отопления, водоснабжения и кондиционирования – актуальное наличие и позиции под заказ смотрите в разделе труба медная.
6. Применение в отраслях
Сочетание теплопроводности, пластичности и коррозионной стойкости определяет широкий отраслевой охват медной трубы.
Отопление и водоснабжение
Разводка систем отопления, горячего и холодного водоснабжения в жилых и коммерческих зданиях – прочная альтернатива полимерным и стальным трубам на ответственных участках.
Кондиционирование и холодоснабжение
Фреоновые магистрали кондиционеров и холодильных установок – область, где применяется специализированная ACR-труба с заводской подготовкой внутренней поверхности.
Газоснабжение
Разводка природного и сжиженного газа в бытовых и технических системах – при проектировании такой линии параметры трубы согласовываются с проектной документацией.
Машиностроение и приборостроение
Гидравлические и пневматические магистрали, капиллярные трубки контрольно-измерительных приборов, теплообменники.
Энергетика и электротехника
Токопроводящие элементы, волноводы, элементы охлаждения силового оборудования – часто в паре с медной шиной и катанкой.
Химическая и пищевая промышленность
Теплообменное оборудование, змеевики, трубопроводы для сред, где важна природная антибактериальность и коррозионная стойкость меди.
Для узлов обвязки трубопроводов из меди дополнительно потребуются фитинги и запорная арматура – смотрите разделы фитинги и трубопроводная арматура.
7. Как выбрать трубу медную под задачу
Шаг 1. Определите рабочее давление системы
Давление в трубопроводе задаёт требования к толщине стенки. Чем выше расчётное давление среды, тем большая толщина стенки закладывается в проект – это первый параметр, который передают менеджеру при подборе сортамента.
Шаг 2. Учтите температуру эксплуатации
Для систем отопления и горячего водоснабжения температурный режим выше, чем для холодного водоснабжения или кондиционирования. Совместно с давлением температура определяет допустимый типоразмер и, при необходимости, марку меди.
Шаг 3. Выберите способ соединения и точность монтажа
Капиллярная пайка требует более точного подбора наружного диаметра трубы под фитинг, обжимные и пресс-фитинги менее чувствительны к допускам, но добавляют стоимость на соединительные элементы. Способ соединения стоит зафиксировать до заказа партии.
Шаг 4. Подберите типоразмер и класс твёрдости
Для протяжённых трасс со сложной геометрией практичнее мягкая труба в бухтах, для открытой прокладки и жёстких конструкций – твёрдая труба прямыми отрезками. Финальный типоразмер сверяется с сортаментом ГОСТ 617-2006.
Если под рукой нет проектной документации или расчёт нагрузки вызывает сомнения – не тратьте время на подбор наугад, позвоните менеджеру УРТК: подскажут типоразмер, марку и посчитают вес партии по вашим исходным данным.
8. Расчёт веса и количества
Масса погонного метра медной трубы рассчитывается через площадь сечения стенки и плотность меди (около 8900 кг/м³, то есть 8,9 г/см³).
где m – масса одного погонного метра трубы, кг; D – наружный диаметр, мм; s – толщина стенки, мм. Внутренний диаметр трубы определяется как D - 2s.
Пример расчёта. Для трубы наружным диаметром 22 мм и толщиной стенки 1 мм (точный типоразмер уточняйте в сортаменте ГОСТ 617-2006): m = 0,02796 × (22 - 1) × 1 = 0,02796 × 21 = 0,587 кг/м. Внутренний диаметр такой трубы: 22 - 2 × 1 = 20 мм. Для партии длиной 100 метров масса меди составит 100 × 0,587 = 58,7 кг.
При заказе партии закладывайте технологический запас 3-5% на резку в размер, подгонку при пайке и возможную обрезь – это ориентировочная норма, точный запас зависит от сложности трассы и числа соединений.
Часто задаваемые вопросы
Чем твёрдая медная труба отличается от мягкой?
Твёрдая (нагартованная) труба поставляется прямыми отрезками, сохраняет форму под нагрузкой и удобна для открытой прокладки. Мягкая (отожжённая) труба поставляется в бухтах, легко гнётся вручную или трубогибом и применяется там, где нужна трасса со сложной геометрией без большого числа фитингов.
Можно ли использовать медную трубу для газа?
Медные трубы применяют для разводки бытового и технического газа, но конкретное допустимое давление, толщина стенки и способ соединения определяются проектной документацией и действующими нормами газоснабжения. Перед проектированием газовой линии уточняйте требования у проектировщика и у менеджера по подбору сортамента.
Какая марка меди чаще всего используется для труб отопления и водоснабжения?
Для инженерных сетей и сантехники наиболее востребованы раскисленные фосфором марки меди М1р и М2р по ГОСТ 859-2014: они устойчивы к водородной хрупкости при пайке и обладают стабильными механическими свойствами.
Как соединяют медные трубы между собой?
Основные способы: капиллярная пайка мягким или твёрдым припоем, обжимные (компрессионные) фитинги без пайки и пресс-фитинги под опрессовку специальным инструментом. Выбор способа зависит от диаметра трубы, доступности открытого огня на объекте и требуемой герметичности узла.
Что такое ACR-труба и чем она отличается от обычной?
ACR-труба – это медная труба, предназначенная для систем кондиционирования и холодоснабжения. Она проходит дополнительную подготовку внутренней поверхности и герметично закупоривается по торцам на заводе, чтобы исключить попадание влаги и загрязнений внутрь до монтажа.
Как рассчитать вес медной трубы для заказа партии?
Масса погонного метра медной трубы рассчитывается по формуле 0,02796 умножить на разность наружного диаметра и толщины стенки, умножить на толщину стенки. Итог – масса в килограммах на метр при подстановке диаметра и стенки в миллиметрах. Для заказа партии эту величину умножают на общую длину и добавляют технологический запас на резку.
