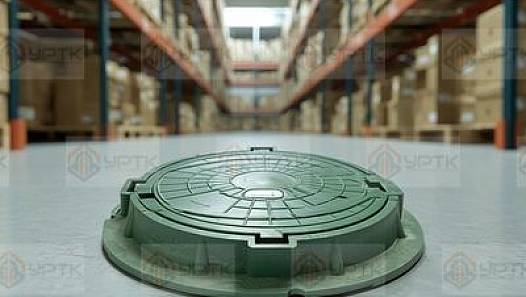

1. Что такое канализационный люк и чем отличается от аналогов
Определение. Канализационный люк – это сборное изделие из корпуса и крышки, устанавливаемое на горловину смотрового колодца канализационной или ливневой сети и предназначенное для периодического доступа к трубопроводу при обслуживании, ремонте и прочистке.
Люк воспринимает эксплуатационные нагрузки от пешеходов и транспорта, изолирует колодец от посторонних предметов и одновременно обеспечивает быстрый доступ обслуживающему персоналу. Конструктивно он состоит из корпуса (опорного кольца), который закладывается в бетонное основание или горловину колодца, и крышки, которая укладывается в корпус и фиксируется от смещения. В зависимости от исполнения крышка может быть съемной, откидной на шарнире или запираемой замком.
Первые чугунные люки массово применялись еще в дореволюционной и советской городской канализации, и с тех пор базовая конструкция «корпус плюс крышка» принципиально не изменилась – эволюционировали материалы, классы нагрузки и способы фиксации. Сегодня наряду с традиционным чугуном на рынке представлены полимерпесчаные, стальные штампованные и композитные изделия.
Отличие от смежных изделий
Канализационный люк часто путают с дождеприемником и ревизионным лючком, хотя это разные по назначению элементы сети.
Дождеприемник
Отдельное сооружение с решеткой на поверхности для приема ливневых и талых вод в сеть ливневой канализации. Не предназначен для регулярного открывания и осмотра колодца, основная функция – прием и отвод воды. Подробнее – в разделе дождеприемник.
Ревизионный лючок
Небольшой смотровой узел на самой трубе (ревизия) или на внутридомовом стояке, служит для местной прочистки участка трубопровода без доступа к целому колодцу.
Смотровой колодец
Сооружение целиком (кольца, горловина, лоток), где люк – это только верхний закрывающий элемент, воспринимающий внешнюю нагрузку и защищающий шахту колодца от засорения и осадков.
Такое разграничение важно при подборе позиций для заказа: под одну и ту же сеть могут потребоваться и люки на смотровые колодцы, и отдельные дождеприемники, и чугунные фитинги для соединения труб внутри колодца – все эти позиции представлены в каталоге металлопроката и трубопроводной арматуры УРТК.
2. Нормативная база
Конструкция, классы нагрузки и материалы канализационных люков регламентируются профильным ГОСТом, а также стандартами на чугунное литье, из которого изготавливается большинство корпусов и крышек. Проектирование сетей, на которых устанавливаются люки, ведется по своду правил на канализацию.
ГОСТ 3634-99
«Люки смотровых колодцев и дождеприемники ливнесточных колодцев. Технические условия». Основной профильный документ: устанавливает классы нагрузки, требования к конструкции корпуса и крышки, к маркировке и приемке изделий.
ГОСТ 1412-85
«Чугун с пластинчатым графитом для отливок. Марки». Определяет марки серого чугуна, из которого отливают корпуса и крышки легких и средних классов люков.
ГОСТ 7293-85
«Чугун с шаровидным графитом для отливок. Марки». Определяет марки высокопрочного чугуна, применяемого для литья корпусов и крышек тяжелых и сверхтяжелых люков, работающих под транспортной нагрузкой.
СП 32.13330.2018
«Канализация. Наружные сети и сооружения». Свод правил, по которому проектируются сети канализации и водоотведения, включая требования к размещению смотровых колодцев и, соответственно, к установке люков на них.
Помимо отечественных документов, на рынке чугунного литья часто фигурирует европейская классификация нагрузок EN 124 (обозначения A15, B125, C250, D400, E600, F900) – она используется производителями как справочная маркировка наряду с классами по ГОСТ 3634-99, но статус официального национального стандарта РФ имеет именно ГОСТ. При заказе партии люков точный статус действия конкретной редакции документа и соответствие изделия классу нагрузки уточняйте у менеджера – это особенно важно для объектов с проверкой проектной документации.
3. Виды и классификация
Канализационные люки классифицируют по двум основным признакам: классу нагрузки, который определяет допустимую зону установки, и материалу конструкции корпуса и крышки.
Классы нагрузки
| Класс | Условное обозначение | Типовая зона установки |
|---|---|---|
| Легкий | Л | Газоны, пешеходные дорожки, зоны без заезда транспорта |
| Средний | С | Тротуары, дворовые территории, парковки легкового транспорта |
| Тяжелый | Т | Проезжая часть дорог с интенсивным движением, в том числе грузового транспорта |
| Сверхтяжелый | СТ | Территории портов, аэродромов, промышленных площадок с тяжелой спецтехникой |
Точные значения испытательной нагрузки для каждого класса устанавливает ГОСТ 3634-99, конкретные цифры по конкретной модели изделия уточняйте в сопроводительной документации производителя или у менеджера при подборе позиции.
Виды по материалу конструкции
Чугунные
Классическое исполнение из серого или высокопрочного чугуна. Основной вариант для среднего, тяжелого и сверхтяжелого классов благодаря высокой прочности и стойкости к истиранию.
Полимерпесчаные
Композит на основе полимерного связующего и минерального наполнителя. Легче чугунных аналогов, не представляют интереса для сдачи в металлолом, применяются преимущественно для легкого и среднего класса.
Стальные штампованные
Корпус и крышка из листовой стали. Используются там, где важен небольшой вес конструкции и допустима более простая эксплуатация, в том числе на временных и внутриплощадочных сетях.
Железобетонные
Массивные крышки на основе бетона с армированием, применяются для крупногабаритных колодцев и камер, где чугунный или полимерный люк по размеру не подходит.
По конструкции запора люки также делятся на исполнения с обычной съемной крышкой, с шарнирным креплением (крышка откидывается, не отделяясь от корпуса) и с замковым устройством для дополнительной защиты от несанкционированного доступа.
4. Марки и материалы
Материал корпуса и крышки напрямую определяет допустимый класс нагрузки, ресурс изделия и его стоимость. На практике используется ограниченный набор марок чугуна, регламентированных профильными стандартами.
| Материал / марка | ГОСТ | Особенности | Типовое применение |
|---|---|---|---|
| Серый чугун (СЧ) | ГОСТ 1412-85 | Пластинчатый графит, повышенная хрупкость, хорошая жесткость | Легкие и средние классы, зоны без ударных нагрузок |
| Высокопрочный чугун (ВЧ) | ГОСТ 7293-85 | Шаровидный графит, высокая пластичность и ударная вязкость | Тяжелые и сверхтяжелые классы, проезжая часть |
| Сталь листовая штампованная | уточняйте у менеджера | Меньшая масса конструкции, требует антикоррозийной защиты | Внутриплощадочные и временные сети |
| Полимерпесчаный композит | ТУ производителя | Не подвержен коррозии, не привлекателен для хищения на металл | Легкий и средний класс, ЖКХ, частная застройка |
Самая ходовая позиция. На сетях с транспортной нагрузкой чаще всего заказывают люки из высокопрочного чугуна (марки по ГОСТ 7293-85) тяжелого класса – они сочетают приемлемую стоимость, устойчивость к ударным нагрузкам от колес транспорта и достаточный ресурс службы, ориентировочно исчисляемый десятилетиями при штатной эксплуатации.
Для промышленных площадок с агрессивными технологическими стоками дополнительно рассматривают защитные покрытия корпуса и крышки, а также нержавеющие элементы запорного механизма – соответствующий сортамент есть в разделе нержавеющий металлопрокат.
5. Типоразмеры и сортамент
Типоразмер люка определяется номинальным внутренним диаметром горловины колодца, под которую он подбирается, и классом нагрузки. Наиболее распространенный на сетях хозяйственно-бытовой и ливневой канализации диаметр – 600 мм, встречаются также увеличенные типоразмеры для нестандартных колодцев и камер.
| Номинальный диаметр люка | Класс нагрузки | Типовая область применения |
|---|---|---|
| 600 мм | Л, С, Т, СТ | Базовый типоразмер для смотровых колодцев городской и внутридворовой сети |
| 700 мм | С, Т | Колодцы увеличенного диаметра, узлы с дополнительным оборудованием |
| Прямоугольные и увеличенные исполнения | по проекту | Крупные камеры, нестандартные технологические колодцы |
Точные габариты корпуса и крышки (наружный диаметр, высота, зазоры под установку), а также паспортная масса комплекта различаются у разных производителей и определяются конкретной моделью изделия по ГОСТ 3634-99 или техническим условиям завода-изготовителя. Такие данные не унифицированы настолько, чтобы приводить единую сводную таблицу без риска ошибки, поэтому точный сортамент по конкретной партии уточняйте у менеджера при оформлении заявки.
Для комплектации колодца часто параллельно заказывают чугунные фитинги и патрубки – соответствующий сортамент собран в разделе чугунные фитинги для труб.
6. Применение в отраслях
Канализационные люки используются везде, где проложены подземные сети водоотведения, водоснабжения, теплоснабжения или кабельные линии, требующие периодического доступа с поверхности.
ЖКХ и водоканалы
Основной потребитель: обслуживание сетей хозяйственно-бытовой и ливневой канализации, замена изношенных крышек, плановая реконструкция колодцев.
Дорожное хозяйство
Установка люков тяжелого и сверхтяжелого класса на проезжей части и обочинах при строительстве и капитальном ремонте автомобильных дорог.
Строительство и девелопмент
Прокладка внутриплощадочных сетей на объектах жилой и коммерческой застройки, благоустройство дворовых территорий и парковок.
Энергетика
Кабельные и технологические колодцы на подстанциях и линиях электропередачи, где также применяются люки среднего и тяжелого класса.
Промышленность и химия
Технологические колодцы производственных площадок, где к люкам предъявляются повышенные требования по стойкости к агрессивным средам и механическим нагрузкам от спецтехники.
Аэропорты и порты
Сверхтяжелый класс нагрузки для зон с воздействием тяжелой техники, где обычные дорожные люки не рассчитаны на такие нагрузки.
7. Как выбрать канализационный люк под задачу
Подбор канализационного люка удобно вести по четырем последовательным критериям – от условий эксплуатации до конкретного типоразмера.
Шаг 1. Определите класс нагрузки по типу территории
Сначала оценивается, кто и с какой интенсивностью будет находиться над колодцем: пешеходы, легковой транспорт, грузовой транспорт или тяжелая спецтехника. От этого напрямую зависит выбор между легким, средним, тяжелым и сверхтяжелым классом по ГОСТ 3634-99.
Шаг 2. Учтите условия эксплуатации и материал
Для сетей с агрессивными стоками, повышенной влажностью или слиматическими перепадами температур важна стойкость материала: высокопрочный чугун лучше держит ударные и знакопеременные нагрузки, полимерпесчаные изделия не подвержены коррозии, но ограничены по несущей способности.
Шаг 3. Проверьте точность посадки в горловину колодца
Корпус люка должен соответствовать диаметру и геометрии горловины колодца или опорного бетонного кольца – несовпадение приводит к перекосу, зазорам и ускоренному износу изделия. При реконструкции старых сетей фактические размеры горловины стоит замерить перед заказом.
Шаг 4. Уточните типоразмер и комплектацию
После определения класса и материала выбирается конкретный типоразмер (диаметр, исполнение крышки – глухая, с вентиляционными отверстиями, с замком или шарниром) и объем партии для заказа.
Если не уверены, какой класс нагрузки и типоразмер подходят под конкретный проект, не пытайтесь подобрать позицию только по внешнему виду каталожной фотографии – позвоните менеджеру УРТК и уточните параметры сети, это исключит ошибку при закупке партии.
8. Расчет веса и количества
Канализационный люк – литая или штампованная конструкция, поэтому его масса зависит от объема металла в отливке и плотности материала, а не от линейных размеров профиля, как у прокатной продукции. Для ориентировочной оценки массы партии используется общая формула расчета через объем и плотность.
где m – масса изделия, V – объем металла в отливке (см³ или дм³), ρ – плотность материала
Справочно плотность серого и высокопрочного чугуна составляет порядка 7,0-7,3 г/см³ (ориентировочно, точное значение зависит от марки и структуры отливки, уточняйте по паспорту завода-изготовителя). Плотность стали около 7,85 г/см³.
Пример расчета (иллюстративный). Если условный объем металла в корпусе и крышке составляет 8 дм³ (8000 см³), а плотность чугуна принята 7,2 г/см³, ориентировочная масса комплекта: 8000 см³ × 7,2 г/см³ = 57 600 г ≈ 57,6 кг. Для расчета массы конкретной партии по заказанной модели используйте паспортные данные производителя – приведенный пример иллюстрирует только принцип расчета, а не массу реального изделия.
Чугунные и бетонные изделия хрупкие: при транспортировке и разгрузке партии закладывайте технический запас 3-5% на возможный бой и повреждение углов корпуса или крышки, особенно при доставке на дальние расстояния и перегрузке на промежуточных складах.
Для расчета количества люков на объект ориентируются на число смотровых колодцев по проектной документации сети, добавляя запас на компенсацию возможного брака и повреждений при монтаже.
Часто задаваемые вопросы
Чем канализационный люк отличается от дождеприемника?
Канализационный люк закрывает смотровой колодец на сети хозяйственно-бытовой или ливневой канализации и служит для доступа обслуживающего персонала к трубопроводу. Дождеприемник – самостоятельное сооружение с решеткой для приема поверхностных вод в ливневую сеть, он не рассчитан на регулярное открывание для осмотра колодца.
Какой класс нагрузки выбрать для придомовой территории и тротуара?
Для пешеходных зон, газонов и тротуаров без заезда транспорта обычно применяют легкий класс. Для дворовых проездов и парковок легковых автомобилей – средний класс. Точный выбор зависит от интенсивности и веса проезжающего транспорта, поэтому финальное решение стоит согласовать с проектировщиком сети или уточнить у менеджера поставщика.
Можно ли устанавливать чугунный люк прямо на грунт без опорного кольца?
Нет, корпус люка должен опираться на бетонное опорное кольцо или горловину колодца, рассчитанную на передачу нагрузки от корпуса на грунт. Установка на неподготовленное основание приводит к перекосу, просадке и преждевременному разрушению как самого люка, так и горловины колодца.
В чем разница между серым и высокопрочным чугуном для люков?
Серый чугун с пластинчатым графитом (марки по ГОСТ 1412-85) хрупкий и хуже переносит ударные и знакопеременные нагрузки, поэтому применяется в основном для легких классов. Высокопрочный чугун с шаровидным графитом (марки по ГОСТ 7293-85) обладает более высокой пластичностью и ударной вязкостью, что делает его основным материалом для тяжелых и сверхтяжелых люков на проезжей части.
Что делать, если крышка люка на дороге стучит и шатается?
Стук крышки обычно говорит об износе посадочных поверхностей корпуса или отсутствии амортизирующих вкладышей. Проблему решают заменой крышки в сборе с корпусом или установкой люка с фиксирующим/шарнирным замком и резиновыми уплотнителями, которые гасят вибрацию от проезжающего транспорта.
Продаются ли бывшие в употреблении канализационные люки?
На вторичном рынке такие изделия встречаются, но их состояние сложно проверить без разборки: скрытые трещины в чугуне и износ посадочных мест не всегда видны визуально. Для сетей, работающих под транспортной нагрузкой, целесообразнее приобретать новые люки с подтвержденным классом нагрузки и документами качества.
Глоссарий
