1. Что такое сетка крученая (манье) и чем отличается от аналогов

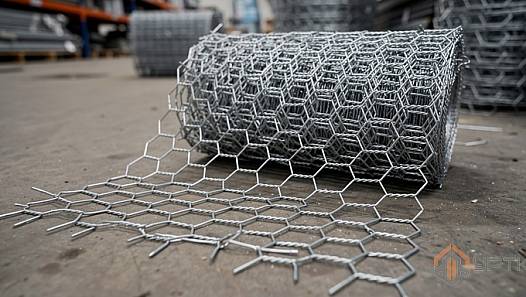

Определение. Сетка крученая (манье) – плетеное проволочное полотно, в котором проволоки скручиваются между собой в узлах, образуя преимущественно шестиугольную ячейку. Такое плетение делает полотно гибким, устойчивым к точечным разрывам и удобным для обтяжки неровных и криволинейных поверхностей.
Название «манье» закрепилось за этим видом плетеной сетки исторически и используется наравне с техническим термином «сетка проволочная крученая с шестиугольными ячейками». В отличие от сварных конструкций, узлы сетки манье не свариваются, а скручиваются механическим способом на плетельном оборудовании, что снижает вероятность разрушения узла при деформации полотна и позволяет применять её там, где требуется гибкость, а не жесткость каркаса.
Материалом для изготовления служит стальная проволока – низкоуглеродистая, оцинкованная или нержавеющая, в зависимости от условий эксплуатации. Готовое полотно поставляется в рулонах разной ширины и длины, что упрощает раскрой под конкретную задачу – от штукатурных работ до временных ограждений и фильтрующих экранов.
Сравнение с ближайшими аналогами
Сетка манье (крученая)
Шестиугольная ячейка, крученый узел, высокая гибкость полотна. Хорошо держит форму при обтяжке криволинейных и неровных оснований.
Сетка рабица (плетеная)
Ромбическая ячейка, плетение без скрутки узла по ГОСТ 5336-80. Более жесткое полотно, применяется в основном для ограждений.
Сетка сварная
Прямоугольная или квадратная ячейка, узлы соединены точечной сваркой. Жесткая конструкция, применяется для армирования и заборных секций.
Сетка просечно-вытяжная (ЦПВС)
Изготавливается из листового металла методом просечки и вытяжки без применения проволоки. Ромбическая ячейка, жесткое плоское полотно.
Если для проекта требуется более жесткая конструкция ограждения, стоит рассмотреть сетку сварную или классическую сетку рабица – обе представлены в каталоге УРТК как самостоятельные позиции.
2. Нормативная база
Производство и приемка сетки крученой (манье) регламентируются стандартами на само полотно и на исходную проволоку. Ниже – основные документы, применяемые в этой товарной группе.
ГОСТ 13603-89
«Сетки проволочные крученые с шестиугольными ячейками. Технические условия» – основной документ, устанавливающий требования к конструкции, размерам ячейки и приемке сетки манье.
ГОСТ 3282-74
«Проволока стальная низкоуглеродистая общего назначения. Технические условия» – регламентирует проволоку, из которой плетется базовое (черное и оцинкованное) исполнение сетки.
ГОСТ 5632-2014
«Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» – применяется при заказе сетки манье из нержавеющей проволоки для химической и пищевой промышленности.
ГОСТ 5336-80
«Сетки стальные плетеные одинарные. Технические условия» – стандарт на сетку рабица, приводится для сравнения конструкций плетеных сеток.
Конкретное сочетание нормативов зависит от исполнения: для оцинкованной сетки дополнительно учитывается класс покрытия проволоки, для нержавеющей – марка стали по ГОСТ 5632-2014. Точное указание применяемых документов и их редакций для партии – по запросу у менеджера при оформлении заказа.
3. Виды и классификация
Сетку манье классифицируют по нескольким признакам: материалу проволоки, наличию защитного покрытия и размеру ячейки. Эти параметры определяют область применения конкретного исполнения.
| Признак классификации | Варианты исполнения | Где применяется |
|---|---|---|
| Материал проволоки | Низкоуглеродистая сталь, нержавеющая сталь | Общестроительные работы (черная сталь), химия и пищевая промышленность (нержавейка) |
| Покрытие | Без покрытия, оцинкованная, полимерное покрытие | Сухие внутренние помещения (без покрытия), наружные и влажные условия (оцинковка), декоративные и антикоррозийные задачи (полимер) |
| Размер ячейки | Мелкая, средняя, крупная | Штукатурные и фильтрующие задачи (мелкая), ограждения и укрепление грунта (средняя и крупная) |
| Способ поставки | Рулон, карта (отрезанное полотно) | Рулон – для протяженных объектов, карта – для точечного монтажа и раскроя под чертеж |
Отдельно стоит упомянуть плотность плетения – количество витков скрутки в узле и толщину проволоки, от которых зависит прочность полотна на разрыв и его сопротивление деформации. Чем плотнее скручен узел и толще проволока, тем выше несущая способность сетки при той же ячейке.
Форма поставки и упаковка
Стандартная упаковка – рулон, намотанный на металлическую или пластиковую оправку, обвязанный по торцам для защиты кромки при транспортировке. Возможна поставка полотна, нарезанного в карты нужного размера, если это предусмотрено проектом.
4. Марки и материалы
Самая ходовая позиция. На практике наибольший спрос приходится на сетку манье из низкоуглеродистой проволоки с цинковым покрытием – она сочетает приемлемую стоимость и увеличенный срок службы на открытом воздухе по сравнению с черным исполнением.
| Материал проволоки | Норматив | Покрытие | Применение |
|---|---|---|---|
| Низкоуглеродистая сталь (Ст1-Ст3) | ГОСТ 3282-74 | Без покрытия | Внутренние работы, временные конструкции, штукатурная арматура |
| Низкоуглеродистая сталь, оцинкованная | ГОСТ 3282-74 | Цинковое | Наружные ограждения, укрепление откосов, сельское хозяйство |
| Нержавеющая сталь (12Х18Н10Т и аналоги) | ГОСТ 5632-2014 | Без покрытия (коррозионная стойкость самого сплава) | Химическая и пищевая промышленность, влажные и агрессивные среды |
Выбор марки и покрытия проволоки напрямую влияет на срок службы полотна и стоимость партии. Для сухих внутренних помещений с непродолжительным сроком эксплуатации конструкции достаточно базового исполнения без покрытия. Для наружных условий, где сетка контактирует с атмосферными осадками, обоснованно применение оцинкованной проволоки. Актуальный сортамент оцинкованной и нержавеющей проволоки представлен в разделах проволока оцинкованная и проволока нержавеющая.
Рабочий диапазон температур, стойкость к агрессивным средам и ресурс эксплуатации зависят от конкретной марки стали и условий монтажа; ориентировочные параметры уточняйте у менеджера при выборе исполнения под проект.
5. Типоразмеры и сортамент
Сортамент сетки манье описывается тремя основными параметрами: размером ячейки (расстоянием между узлами), диаметром применяемой проволоки и шириной рулона. Точные ряды типоразмеров и допуски устанавливаются ГОСТ 13603-89; ниже приведена ориентировочная группировка исполнений по назначению, актуальную позицию и наличие уточняйте у менеджера.
| Группа полотна | Характер ячейки | Типичная область применения |
|---|---|---|
| Мелкоячеистое | Плотное плетение, небольшая ячейка | Армирование штукатурного слоя, фильтрующие экраны, защита от мелких грызунов |
| Среднеячеистое | Универсальная ячейка | Временные ограждения, укрепление откосов и насыпей |
| Крупноячеистое | Разреженное плетение, крупная ячейка | Габионные конструкции, сельское хозяйство, вольеры и загоны |
Ширина рулона и длина намотки подбираются под площадь и геометрию объекта: чем шире рулон, тем меньше продольных нахлестов и расход крепежа при монтаже. Для протяженных линейных объектов (откосы, ограждения дорог) практичнее длинные рулоны, для точечного монтажа удобнее полотно, раскроенное в карты по размеру проема или каркаса.
Точные значения диаметра проволоки, размера ячейки в миллиметрах и массы рулона для конкретного заказа предоставляет менеджер на основании актуального прайса и остатков на складе – в наличии или под заказ.
6. Применение в отраслях
Гибкость полотна и способность держать форму на неровных поверхностях делают сетку манье востребованной в нескольких смежных отраслях.
Строительство
Армирование штукатурного слоя на фасадах и внутренних стенах, укрепление углов и стыков разнородных материалов, устройство временных ограждений на площадке.
Дорожное и гидротехническое строительство
Укрепление откосов, насыпей и берегоукрепление в составе габионных конструкций, где важна гибкость полотна при обтяжке неровного рельефа.
Сельское хозяйство
Ограждения для скота и птицы, защита посадок от грызунов и мелких животных, устройство вольеров.
Химическая и пищевая промышленность
Исполнение из нержавеющей проволоки применяется для фильтрующих и защитных экранов в средах с повышенной влажностью и химической активностью.
ЖКХ и складское хозяйство
Временные и стационарные ограждения территорий, защитные экраны на складах и в подсобных помещениях.
Машиностроение и промышленное оборудование
Защитные кожухи и экраны вокруг движущихся частей оборудования, где требуется гибкий и легкий по массе материал.
7. Как выбрать сетку крученую (манье) под задачу
Подбор полотна удобно строить по последовательности из четырех шагов – от условий эксплуатации до конкретного типоразмера.
Шаг 1. Оцените механическую нагрузку
Определите, какую нагрузку полотно будет испытывать на объекте: статическое натяжение на ограждении, давление грунта в габионной конструкции или лишь удержание штукатурного слоя. От этого зависит требуемый диаметр проволоки и плотность плетения.
Шаг 2. Учтите условия эксплуатации и среду
Для сухих внутренних помещений подходит исполнение без покрытия. Для наружного монтажа и повышенной влажности – оцинкованная проволока. Для химически агрессивных сред и пищевых производств – нержавеющая сталь.
Шаг 3. Определите требуемую точность и размер ячейки
Для фильтрующих и защитных задач важна мелкая ячейка, для ограждений и укрепления откосов – средняя или крупная. Уточните также, требуется ли дополнительная точность по геометрии ячейки для конкретного проекта.
Шаг 4. Подберите типоразмер и форму поставки
Исходя из площади объекта и удобства монтажа выберите ширину рулона или закажите раскрой в карты. На этом же шаге уточните расчетный расход проволоки и итоговую массу партии.
Если параметры проекта нестандартные или неочевидно, какое исполнение подойдет, не тратьте время на подбор по общим таблицам – позвоните менеджеру УРТК: специалист сверит требования с актуальным сортаментом и остатками на складе.
8. Расчёт веса и количества
Расчет количества сетки на объект складывается из двух задач: определения нужной площади полотна и оценки массы партии для логистики и оформления заказа.
Расчет площади и длины рулона
Необходимую длину полотна получают делением площади объекта на ширину рулона. К результату добавляют технологический запас на обрезь, нахлесты и подгонку по месту.
Закладывайте запас 3-5% на обрезь и нахлесты при монтаже – это стандартная практика для рулонных проволочных материалов, позволяющая избежать нехватки полотна в конце участка.
Формула массы погонного метра проволоки
Масса самой проволоки, из которой соткано полотно, рассчитывается по стандартной физической формуле для стального прутка круглого сечения при плотности стали 7850 кг/м³.
где m – масса 1 погонного метра проволоки, кг/м;
d – диаметр проволоки, мм
Пример расчета. Для проволоки диаметром 2,0 мм: m = 0,00617 × 2,0² = 0,00617 × 4 = 0,0247 кг/м, то есть около 24,7 г на погонный метр проволоки.
Итоговая масса 1 м² готового полотна сетки манье зависит от того, сколько погонных метров проволоки уходит на плетение одного квадратного метра при заданном размере ячейки – этот расход указывается в сортаменте ГОСТ 13603-89 или в спецификации на конкретную партию. Чтобы получить точную массу рулона для расчета доставки, передайте менеджеру диаметр проволоки, размер ячейки и площадь заказа – расчет выполняется по факту исполнения партии.
Часто задаваемые вопросы
Чем сетка манье отличается от сетки рабицы?
Сетка манье имеет крученые узлы и преимущественно шестиугольную ячейку, что делает полотно более пластичным при обтяжке неровных и криволинейных поверхностей. Рабица плетется по ГОСТ 5336-80 с ромбической ячейкой, полотно более жесткое и чаще используется для прямых заборных секций.
Из какого металла изготавливают сетку манье?
Базовое исполнение – низкоуглеродистая стальная проволока по ГОСТ 3282-74, в том числе с цинковым покрытием. Для агрессивных сред и пищевых производств применяется проволока из нержавеющих марок стали по ГОСТ 5632-2014.
Можно ли получить сетку манье с оцинкованным покрытием?
Да, оцинкованное исполнение – распространенный вариант поставки для наружных и влажных условий эксплуатации, оно увеличивает срок службы полотна по сравнению с черной проволокой без покрытия.
В каких габаритах поставляется сетка манье – рулон или карта?
Основная форма поставки – рулон намотанного полотна. Ширина и длина рулона, диаметр проволоки и размер ячейки определяются заказом; точный сортамент по ГОСТ 13603-89 и наличие конкретного типоразмера уточняйте у менеджера.
Для чего используется сетка манье в строительстве?
Основные задачи – армирование штукатурного слоя, устройство временных и постоянных ограждений, укрепление откосов и насыпей, а также применение в качестве фильтрующего и защитного элемента в сельском хозяйстве и промышленности.
Как рассчитать необходимое количество сетки на объект?
Площадь объекта делят на ширину рулона, получая необходимую длину полотна, после чего к результату добавляют запас 3-5% на обрезь и нахлесты. Массу партии рассчитывают по массе погонного метра проволоки, из которой соткано полотно, и расходу проволоки на квадратный метр по данным конкретного типоразмера.
