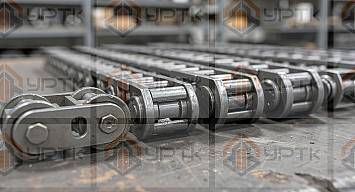

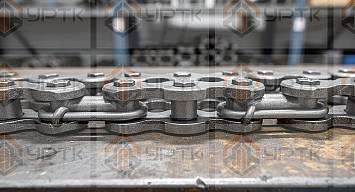

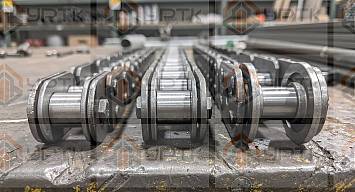

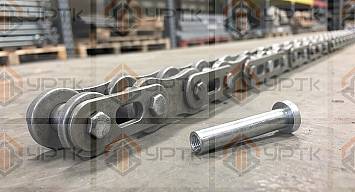

Группа делится на четыре сортамента с разным происхождением обозначений. Тяговая пластинчатая цепь ГОСТ 588-81 - самая широкая линейка, 18 номиналов от М20 до М1800 плюс сварная подсерия МС, обозначение из четырёх чисел: нагрузка-тип-шаг-исполнение. Тяговая разборная цепь ГОСТ 589-85 - штампованное плоское звено с валиком, который либо вращается (тип Р1), либо зафиксирован (тип Р2), обозначение трёхчастное: тип-шаг-нагрузка. Тяговая вильчатая цепь ГОСТ 12996-90 - кованое звено-вилка, три типа Р1, Р2, Р3 различаются только фиксацией пальца, обозначение двухчастное: тип-шаг. Импортный сортамент собирает цепи серий Z (BS 4116), 81X (ANSI/ASME B29.4), Р (ISO 1977/DIN 8165) и S/C - для замены иностранной цепи на равнозначную по шагу и нагрузке.
| Стандарт | Тип цепи | Разрушающая нагрузка, кН | Форма обозначения |
|---|---|---|---|
| ГОСТ 588-81 | пластинчатая | 20-1800 | нагрузка-тип-шаг-исполнение |
| ГОСТ 589-85 | разборная | 63-1000 | тип-шаг-нагрузка |
| ГОСТ 12996-90 | вильчатая | 160-1000 | тип-шаг |
| импортный сортамент | Z, 81X, Р, S/C | 30-1690 | по записи серии производителя |
Смысл цифр в обозначении разный у каждого стандарта: у пластинчатой цепи первое число обозначения совпадает с нагрузкой (М112 значит 112 кН), у разборной нагрузка стоит отдельным третьим числом кода, а у вильчатой в код не входит вовсе и её смотрят по таблице сортамента для данного шага.
Приводная цепь передаёт крутящий момент между звёздочками привода и рабочего органа: зацепляется на каждом полном обороте и рассчитана на постоянное вращательное движение с относительно небольшим шагом. Тяговая цепь везёт или тянет груз вдоль трассы механизма, конвейера или элеватора: усилие приложено не через зубчатое зацепление на высокой скорости, а через звенья, растянутые вдоль пути, часто с опорой на направляющие или катки, а скорость движения обычно ниже. Различить их в каталоге просто: у приводной цепи один типоразмерный ряд без марок и номиналов по разрушающей нагрузке, у тяговой - собственная система индексов у каждого из четырёх стандартов, разобранная выше.
Дальше - к сортаменту нужного стандарта: пластинчатые цепи ГОСТ 588-81, разборные ГОСТ 589-85, вильчатые ГОСТ 12996-90 и импортный сортамент. Подберём номинал, тип звена и исполнение под конкретный узел и рассчитаем цепь под спецификацию.
