В ветку входят стальные канаты и тросы по ГОСТ, оцинкованные выделены в отдельный раздел, тросы DIN 3055 и DIN 3060, трос в ПВХ оболочке, трос нержавеющий из стали A2 и A4 и оснастка для заделки, натяжения и соединения: зажимы, коуши, талрепы, скобы такелажные, рым-гайки и канатные стропы. Деление на трос и канат идёт по диаметру: тросом на сайте названы диаметры до 11 мм включительно, канатом – крупнее. Это наше деление, в стандартах такого порядка нет. Тросы DIN 3055 и DIN 3060 и трос нержавеющий названы тросом во всём ряду до 12 мм, как их называют на рынке.
| Раздел | Что внутри | Диаметры или исполнения |
|---|---|---|
| Тросы стальные | стальные тросы, без покрытия и оцинкованные | 0,3–11 мм |

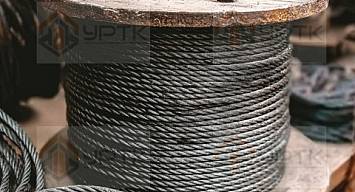

| Канаты стальные | стальные канаты, без покрытия и оцинкованные | 3,2–82 мм |
| Трос и канат стальной оцинкованный | только оцинкованная проволока | 0,3–82 мм |

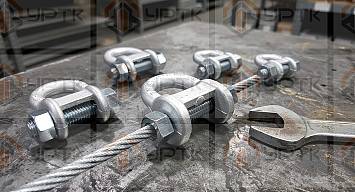

| Зажимы для стальных канатов | такелажная оснастка | DIN 741, DIN 1142, DUPLEX, ГОСТ 13186-67 (недействующий) |

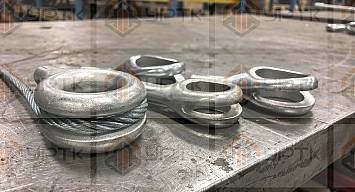

| Коуши | такелажная оснастка | DIN 6899, ГОСТ 2224-93, нержавеющий A4 |

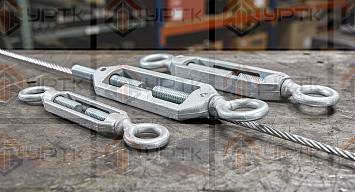

| Талрепы | такелажная оснастка | DIN 1480, DIN 1478, нержавеющий A4, ГОСТ 9690-71 (отменён) |
| Канатные стропы | такелажная оснастка | 1СК, 2СК, 4СК, СКП, СКК по ГОСТ Р 58753-2019 |
| Скобы такелажные | такелажная оснастка | прямые и омегообразные G-209, G-210, G-2130, G-2150 на 0,5–85 т, лёгкие, нержавеющие A4 |
| Трос в ПВХ оболочке | трос DIN 3055 в прозрачной оболочке ПВХ | 1/2–10/12 мм (металл/оболочка) |
| Трос DIN 3055 | оцинкованный трос 6х7 с органическим сердечником | 2–12 мм |
| Трос DIN 3060 | оцинкованный трос 6х19 с органическим сердечником | 6–12 мм |
| Трос нержавеющий | 7х7, 7х19 и 1х19 из стали A2 (AISI 304) и A4 (AISI 316), A4 7х7 в ПВХ оболочке | 1–12 мм |
| Рым-гайки | такелажная оснастка | DIN 582: оцинкованные М6–М48, нержавеющие A2 и A4 М6–М20 |
| Звенья соединительные | в разделе цепей Т(8) | G80 (класс 8) для цепей 6–32 мм, рабочая нагрузка 1,12–31,5 т |
Нужный раздел находится тремя путями: по диаметру, по стандарту или по покрытию, если нужна только оцинкованная проволока. В разделах оснастки собраны зажимы, коуши, талрепы, стропы и скобы такелажные: прямые и омегообразные, со штифтом или с болтом и гайкой. Рым-гайки DIN 582 – точка строповки на болте или шпильке груза. Соединительные звенья G80 для цепных стропов класса 8 лежат рядом с цепями Т(8). Канатные стропы 1СК, 2СК, 4СК, СКП и СКК делают по ГОСТ Р 58753-2019, он действует взамен ГОСТ 25573-82. Талрепы DIN 1480 предназначены для натяжения и регулировки по оси; для подъёма грузов их без расчёта нагрузки не применяют.
| Стандарт | Конструкция | Касание проволок | Диаметры |
|---|---|---|---|
| ГОСТ 2172-80 | 6х7(1+6)+1х7(1+6) и 6х19(1+6+12)+1х19(1+6+12) | ЛК-О и ТК | 1,6–9,5 мм |
| ГОСТ 2688-80 | 6х19(1+6+6/6)+1 о.с. | ЛК-Р | 3,6–56 мм |
| ГОСТ 3062-80 | 1х7(1+6) | ЛК-О | 0,65–11,5 мм |
| ГОСТ 3063-80 | 1х19(1+6+12) | ТК | 1–19 мм |
| ГОСТ 3064-80 | 1х37(1+6+12+18) | ТК | 1,6–27 мм |
| ГОСТ 3066-80 | 6х7(1+6)+1х7(1+6) | ЛК-О | 1,9–27,5 мм |
| ГОСТ 3067-88 | 6х19(1+6+12)+1х19(1+6+12) | ТК | 3,1–18,5 мм |
| ГОСТ 3071-88 | 6х37(1+6+12+18)+1 о.с. | ТК | 5–15,5 мм |
| ГОСТ 3077-80 | 6х19(1+9+9)+1 о.с. | ЛК-О | 4,6–46 мм |
| ГОСТ 3081-80 | 6х19(1+9+9)+7х7(1+6) МС | ЛК-О | 6,4–45,5 мм |
| ГОСТ 7665-80 | 6х25(1+6; 6+12)+1 о.с. | ЛК-З | 8,1–48,5 мм |
| ГОСТ 7667-80 | 6х25(1+6; 6+12)+7х7(1+6) | ЛК-З | 7,8–47 мм |
| ГОСТ 7668-80 | 6х36(1+7+7/7+14)+1 о.с. | ЛК-РО | 6,3–72 мм |
| ГОСТ 7669-80 | 6х36(1+7+7/7+14)+7х7(1+6) | ЛК-РО | 5,9–72 мм |
| ГОСТ 14954-80 | 6х19(1+6+6/6)+7х7(1+6) | ЛК-Р | 5,1–55 мм |
Примечание к таблице: остальные стандарты и ТУ – в разделах канатов и тросов; конструкция и касание – по тексту стандарта.
Формула конструкции читается слева направо. В обозначении 6х19 шесть прядей по 19 проволок, «о.с.» означает органический сердечник, «+7х7» – металлический сердечник из семи прядей по семь проволок, а 1х7 – однопрядный канат из семи проволок. Буквы рядом с конструкцией показывают касание проволок: ЛК-О, ЛК-Р, ЛК-РО, ЛК-З, ТК и другие обозначения ГОСТ 3241-91 (ЛК, ТЛК, ПК – полосовое касание). Для каждого стандарта конструкция и касание заданы текстом самого стандарта.
| Параметр | Варианты |
|---|---|
| Диаметр каната, мм | 0,3–82 |
| Стандарт или ТУ | ГОСТ или ТУ – по таблице «Стандарты со своей страницей» и разделам |
| Покрытие проволоки | без покрытия (светлый) или оцинкованное |
| Маркировочная группа, Н/мм² | 1370, 1470, 1570, 1670, 1770, 1860, 1960, 2060, 2160 – набор зависит от стандарта; у тросов DIN 3055 и DIN 3060 – 1770 |
| Марка проволоки | ВК, В, 1 |
| Назначение | грузовой (Г); грузолюдской (ГЛ), только для марок проволоки ВК и В – ГОСТ 2688-80, ГОСТ 3077-80, ГОСТ 3079-80, ГОСТ 3081-80, ГОСТ 3085-80, ГОСТ 7665-80, ГОСТ 7667-80, ГОСТ 7668-80, ГОСТ 7669-80, ГОСТ 14954-80, ГОСТ 16827-81, ГОСТ 16828-81, плоские ГОСТ 3091-80 и ГОСТ 3092-69; ГОСТ 2172-80 – авиационный, без деления на Г и ГЛ |
| Направление свивки | правая или левая |
| Способ свивки | нераскручивающийся или раскручивающийся |
| Длина отреза или бухты, м | по заявке |
В заявке полезно назвать диаметр, стандарт или ТУ, покрытие проволоки, маркировочную группу, марку проволоки, назначение Г или ГЛ, направление и способ свивки, а также длину отреза или бухты. Часть параметров можно не знать: пришлите то, что есть, и мы рассчитаем под вашу спецификацию.
Подбор по диаметру: Трос стальной 1 мм, Трос стальной 2 мм, Трос стальной 3 мм, Трос стальной 4 мм, Трос стальной 5 мм, Трос стальной 6 мм, Трос стальной 8 мм, Трос стальной 9 мм, Трос стальной 10 мм, Трос стальной 11 мм, Канат стальной 12 мм, Канат стальной 13 мм, Канат стальной 14 мм, Канат стальной 15 мм, Канат стальной 16 мм, Канат стальной 18 мм, Канат стальной 19 мм, Канат стальной 20 мм, Канат стальной 22 мм, Канат стальной 24 мм, Канат стальной 25 мм, Канат стальной 28 мм, Канат стальной 30 мм, Канат стальной 32 мм, Канат стальной 40 мм, Канат стальной 50 мм. Оцинкованный по диаметру: Трос оцинкованный 2 мм, Трос оцинкованный 4 мм, Трос оцинкованный 5 мм, Трос оцинкованный 6 мм, Трос оцинкованный 8 мм, Трос оцинкованный 10 мм, Канат оцинкованный 12 мм.
Чем трос отличается от каната? На сайте тросом названы диаметры до 11 мм включительно, канатом – крупнее. Это внутреннее деление по диаметру, стандарт его не вводит. Исключение – тросы DIN 3055, DIN 3060 и трос нержавеющий: они названы тросом во всём ряду до 12 мм. Конструкцию и стандарт определяет обозначение, а не слово в названии.
Что значит 6х19 и о.с. в обозначении каната? 6х19 – шесть прядей по 19 проволок в каждой. Запись «о.с.» означает органический сердечник, а «+7х7» вместо неё – металлический сердечник из семи прядей по семь проволок.
Какой стандарт действует на канатные стропы? Канатные стропы 1СК, 2СК, 4СК, СКП и СКК выпускают по ГОСТ Р 58753-2019. Он заменил ГОСТ 25573-82, тот утратил силу с 01.09.2020. Требования к безопасной эксплуатации строп – в РД 10-33-93 и в руководстве по эксплуатации изготовителя.
