Здесь собраны рым-гайки DIN 582 в двух исполнениях: оцинкованные с резьбой от М6 до М48 и нержавеющие A2 и A4 с резьбой от М6 до М20. Первая таблица ведёт в разделы по исполнению, вторая – на страницы по резьбе М6, М8, М10, М12, М16 и М20.
| Раздел | Ряд резьб |
|---|---|

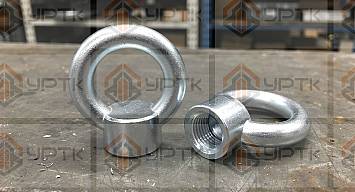

| Рым-гайки оцинкованные DIN 582 | М6–М16, М18, М20, М24, М27, М30, М36, М42, М48 |

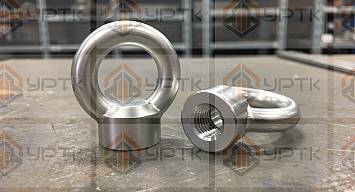

| Рым-гайки нержавеющие A2 и A4 | A2 и A4: М6, М8, М10, М12, М16, М20 |
В таблице грузоподъёмности для каждой резьбы указаны наружный диаметр кольца D3 и проём D4: в проём заводят крюк, скобу или строп. Рядом даны грузоподъёмность вдоль оси, значение под 45° на одну гайку при подъёме двумя гайками и масса одной штуки. У М12 это 340 кг вдоль оси, 240 кг под 45° и 0,16 кг массы, у М48 – 8600 кг, 6100 кг и 5,02 кг. Размеры и грузоподъёмность даны по таблице DIN 582 редакции 2018 года на одну гайку, масса – по редакции 2010 года, а у М6, М14, М18 и М27 – по каталогу изготовителя.
| Резьба | Страница |
|---|---|
| М6 | Рым-гайки М6 |
| М8 | Рым-гайки М8 |
| М10 | Рым-гайки М10 |
| М12 | Рым-гайки М12 |
| М16 | Рым-гайки М16 |
| М20 | Рым-гайки М20 |
Российского стандарта на рым-гайки нет: ГОСТ 4751-73 распространяется только на рым-болты, поэтому рым-гайки продают по DIN 582. Изготовители дают нержавеющим гайкам ту же грузоподъёмность вдоль оси, что и стальным, размеры у них по той же таблице стандарта. Сталь A4 содержит молибден, он повышает стойкость к питтинговой и щелевой коррозии в средах с хлоридами, поэтому A4 применяют для морской воды.
| Резьба | D3 / D4, мм | Вдоль оси, кг | Под 45°, на гайку | Масса 1 шт, кг |
|---|---|---|---|---|
| М6 | 36 / 20 | 75 | 55 кг | 0,051 |
| М8 | 36 / 20 | 140 | 100 кг | 0,05 |
| М10 | 45 / 25 | 230 | 170 кг | 0,09 |
| М12 | 54 / 30 | 340 | 240 кг | 0,16 |
| М14 | 63 / 35 | 490 | 350 кг | 0,255 |
| М16 | 63 / 35 | 700 | 500 кг | 0,24 |
| М18 | 72 / 40 | 850 | 600 кг | 0,36 |
| М20 | 72 / 40 | 1200 | 860 кг | 0,36 |
| М24 | 90 / 50 | 1800 | 1290 кг | 0,72 |
| М27 | 108 / 60 | 2100 | 1500 кг | 1,02 |
| М30 | 108 / 60 | 3200 | 2300 кг | 1,32 |
| М36 | 126 / 70 | 4600 | 3300 кг | 2,08 |
| М42 | 144 / 80 | 6300 | 4500 кг | 3,11 |
| М48 | 166 / 90 | 8600 | 6100 кг | 5,02 |
Примечание к таблице: грузоподъёмность – по таблице DIN 582 ред. 2018 на одну гайку; под 45° у нержавеющих М8 и М20 – минимальное значение изготовителей; масса – DIN 582 ред. 2010, для М6, М14, М18, М27 – каталог изготовителя.
В заявке укажите резьбу, исполнение (оцинкованная, A2 или A4) и количество в штуках. Мы продаём рым-гайки в обоих исполнениях и рассчитаем под вашу спецификацию.
Вместе с рым-гайками: Рым-болты, Скобы такелажные, Талрепы; для нержавеющих – Скобы такелажные нержавеющие, Талрепы нержавеющие. Ветка: Такелаж.
Рядом в такелаже – соединительные звенья G80 для цепей калибром 6–32 мм, рабочая нагрузка от 1,12 до 31,5 т.
Есть ли ГОСТ на рым-гайку? Российского стандарта на рым-гайки в открытых источниках нет. ГОСТ 4751-73 распространяется только на рым-болты, поэтому рым-гайки продают по DIN 582. Размеры и грузоподъёмность на странице взяты из его таблицы в редакции 2018 года.
Что такое проём D4 у рым-гайки? D4 – внутренний диаметр кольца, то есть проём, в который заводят крюк, скобу или строп. D3 – наружный диаметр кольца, H – общая высота гайки. Для М12 в таблице стоят D3 и D4: 54 и 30 мм.
Чем отличаются оцинкованные и нержавеющие рым-гайки? Оцинкованные стальные из C15E, резьба М6–М48; нержавеющие A2 и A4 – М6–М20. Изготовители дают нержавеющим ту же грузоподъёмность вдоль оси, что и стальным, размеры по той же таблице стандарта.
