Зажимы фиксируют конец стального каната, образуя петлю. В разделе четыре исполнения: дуговые DIN 741, усиленные DIN 1142, двойные DUPLEX и винтовой зажим по ГОСТ 13186-67 (стандарт недействующий, заменён ОСТ 24.090.51-79).
| Исполнение | Ряд размеров |
|---|---|

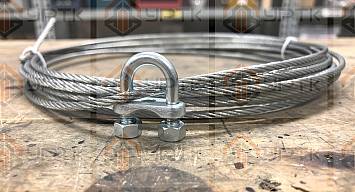

| Зажимы для троса DIN 741 | Дуговые зажимы DIN 741 для каната 3–40 мм |

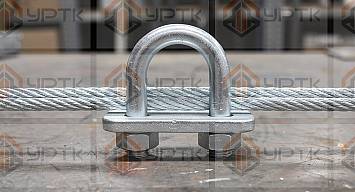

| Зажимы для троса DIN 1142 | Усиленные зажимы DIN 1142 (EN 13411-5, тип A) для каната 5–40 мм |
| Зажимы для троса DUPLEX | Двойные зажимы DUPLEX для троса 2–8 мм |
| Зажим для стального каната ГОСТ 13186-67 | винтовой хомутового типа, канат 5–62 мм; стандарт недействующий, заменён ОСТ 24.090.51-79 |
В первой таблице ряды по диаметру каната: DIN 741 – 3–40 мм, DIN 1142 (EN 13411-5, тип A) – 5–40 мм, DUPLEX – 2–8 мм, ГОСТ 13186-67 – 5–62 мм. Зажим подбирают по диаметру каната.
| Диаметр | Страница |
|---|---|
| 5 мм | Зажимы для троса 5 мм |
| 8 мм | Зажимы для троса 8 мм |
Для уже определённого диаметра откройте страницу по второй таблице: сейчас на отдельных страницах размеры 5 мм и 8 мм. Там указаны резьба, высота дужки, ширина и масса, а для DIN 1142 число зажимов на петлю и момент затяжки. Винтовой хомутовой зажим ГОСТ 13186-67 рассчитан на канат 5–62 мм, то есть охватывает и канаты крупнее 40 мм.
| Параметр | Варианты |
|---|---|
| Тип зажима | DIN 741, DIN 1142 (усиленный), DUPLEX (двойной) |
| Диаметр каната, мм | как у каната на объекте |
| Число зажимов на петлю | для DIN 1142 – по таблице EN 13411-5 |
| Количество, шт | по заявке |
Назовите тип зажима, диаметр каната и количество. Число зажимов на петлю для DIN 1142 берётся по таблице EN 13411-5; остальное подберём под вашу спецификацию. Если нужны зажимы разных типов, перечислите их отдельными строками.
Ветка: Такелаж, Талрепы, Коуши, Канатные стропы.
Чем зажим DIN 1142 отличается от DIN 741? DIN 1142 – усиленный, по EN 13411-5 (тип A), для каната 5–40 мм. DIN 741 – дуговой, для каната 3–40 мм. Выбор – по диаметру каната на объекте.
Для какого каната подходит DUPLEX? Двойные зажимы DUPLEX рассчитаны на трос 2–8 мм. Они не предназначены для грузоподъёмных операций, зато охватывают самые тонкие канаты ряда.
Какой зажим нужен для каната до 62 мм? Нужен винтовой зажим хомутового типа по ГОСТ 13186-67, ряд каната 5–62 мм. Дуговые DIN 741 и усиленные DIN 1142 охватывают канат до 40 мм.
