Шурупы делятся по форме головки, и это первое, с чего начинается подбор: форма определяет, чем изделие затягивают, нужна ли зенковка и какую нагрузку выдержит опорная плоскость. Ниже подразделы по каждой группе, а глухари продублированы страницами по диаметру.
| Группа | Инструмент | Ø, мм | Задача |
|---|---|---|---|
| Глухари, шестигранная головка | Ключ, трещотка | 6–20 | Силовые узлы, лаги, стропила, кронштейны |

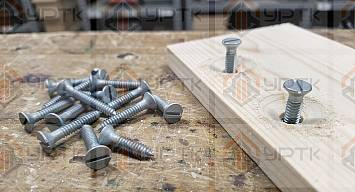

| Потайная головка | Отвёртка, шуруповёрт | 1,6–10 | Заподлицо, под отделку и шпаклёвку |
| Полукруглая головка | Отвёртка | 1,6–10 | Накладки, петли, тонкие детали поверх |
| Полупотайная головка | Отвёртка | 1,6–10 | Видимая фурнитура, ремонт готовых узлов |
| Конструкционные | Torx, ключ | 4–10 | Деревянное домостроение, длины до 400 мм |
| Кольца и костыли | Вороток | 3–10 | Подвесы, растяжки, крючки, держатели |
Путаница между ними стоит переделанного узла. У шурупа крупный несимметричный профиль витка с большим шагом, коническая заходная часть и гладкий участок под головкой: виток врезается в целую древесину и захватывает её объём. Саморез нарезает резьбу в тонкой стенке и рассчитан на металл или на лист, шаг у него мельче, сердечник тоньше. Поставленный в брус саморез не даст той держащей способности, а шуруп в стальном профиле просто не пойдёт.
| Стандарт | Наименование | Статус |
|---|---|---|
| ГОСТ 1144-80 | Шурупы с полукруглой головкой. Конструкция и размеры | действует |
| ГОСТ 1145-80 | Шурупы с потайной головкой. Конструкция и размеры | действует |
| ГОСТ 1146-80 | Шурупы с полупотайной головкой. Конструкция и размеры | действует |
| ГОСТ 1147-80 | Шурупы. Общие технические условия, класс точности В | действует |
| ГОСТ 11473-75 | Шурупы с шестигранной головкой, Ø6–20 мм | действует |
| DIN 571 | Глухарь, Ø5–20 мм, класс прочности 4.6 | аналог ГОСТ 11473-75 |
| DIN 95 / 96 / 97 | Полупотайная, полукруглая, потайная головка, прямой шлиц | аналоги ГОСТ 1146 / 1144 / 1145 |
Путевые шурупы к этой группе не относятся: на них действует отдельный документ, ГОСТ 809-2020, а редакции 809-71 и 809-2014 по реестру Росстандарта заменены. Позиция относится к верхнему строению пути и стоит в разделе рельсового крепежа. Конструкционные шурупы, кольца и костыли продуктового стандарта не имеют вовсе и выпускаются по техническим условиям изготовителя.
Ступень под резьбу сверлят по внутреннему диаметру, он же диаметр под накатку, и берут его из таблицы стандарта, а не на глаз.
| Диаметр шурупа, мм | Сверло под резьбу, мм | Сквозное в верхней детали, мм |
|---|---|---|
| 4,0 | 2,8 | 4,5 |
| 6,0 | 4,2 | 6,5 |
| 8,0 | 5,6 | 8,5 |
| 10,0 | 7,0 | 10,5 |
| 12,0 | 9,0 | 13,0 |
| 16,0 | 12,0 | 17,0 |
Вторая ступень нужна затем, чтобы притягиваемая деталь свободно шла по гладкому стержню и прижималась головкой. Если пройти обе детали одним диаметром, соединение либо повиснет на витках с зазором, либо резьба сорвёт волокно в несущей части.
Диаметр и длину, форму головки и шлиц, покрытие под среду эксплуатации, породу древесины основания. Последнее чаще всего забывают, хотя именно оно решает, годится ли оцинковка: дуб, лиственница и кедр содержат дубильные кислоты, которые съедают цинк и оставляют чёрные подтёки. Подберём позицию под узел и рассчитаем поставку, отгружаем со склада в Екатеринбурге по всей стране.
