В бетон, камень и полнотелый кирпич крепят анкерами двух семейств: механическими, которые распираются в отверстии, и химическими, где шпильку держит смола. Механические анкеры для бетона описаны в ГОСТ Р 72018-2025, к ним относятся клиновые, забивные и втулочные анкерные болты. Шпильки на смоле собраны в разделе химических анкеров.
Выбор вида сводится к трём вопросам. Что за основание: сплошной бетон, камень или пустотелый блок и лист с пустотой за ним. Что крепят: стальной профиль, трубу, хомут, оконную коробку или подвес потолка. И как ставят: анкер забивают в отверстие заранее, а деталь надевают потом, либо отверстие сверлят прямо через деталь, и анкер проходит сквозь неё.
В таблице – все подразделы хаба с диапазонами размеров и главным отличием. Подробные таблицы по типоразмерам открываются в самом подразделе.
| Подраздел | Резьба и размер | Основание и назначение | Чем отличается |
|---|---|---|---|

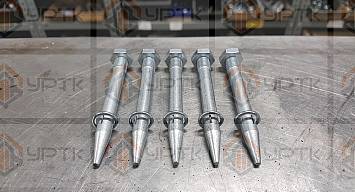

| Клиновые | М6–М20, общая длина L 40–300 мм; сверло равно диаметру анкера | Бетон; стальные подконструкции, профили, кронштейны, ограждения | Шпилька с конусом, клин-гильза, гайка и шайба в сборе |

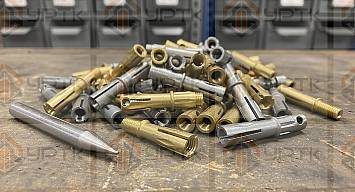

| Забивные стальные | Внутренняя резьба М6–М20, длина 25–80 мм | Бетон; трубопроводы, вентиляция, кабельные лотки, хомуты, подвесные потолки | Втулка с прорезями и клином: клин забивают, болт вкручивают отдельно |
| Забивные латунные | Внутренняя резьба М6–М10, длина 22–32 мм | Хомуты, трубопроводы, кабельные лотки | Латунная цанга, предварительный монтаж |

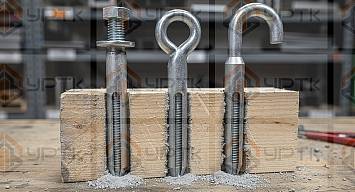

| Анкерные болты | М6–М16, диаметр гильзы 8–20 мм, длина 40–350 мм | Бетон и камень; стальные конструкции, оборудование, кронштейны | Втулочный распор; с гайкой, с кольцом, с крюком |

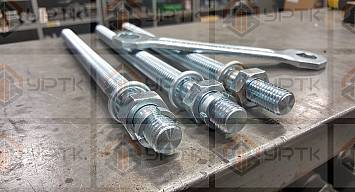

| Анкер-шпильки | М8–М16 | Стальные подконструкции, профили, ограждения | Конический конец, распорная втулка, шайба и гайка |

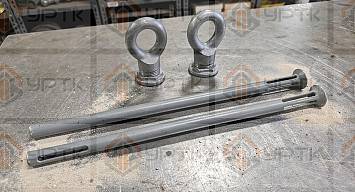

| Рамные и потолочные | Диаметр 6 мм, длина 40–60; диаметр 8 и 10 мм, длина 72–202 | Подвесы потолков; оконные и дверные коробки | Забивной клин; металлическая гильза с шурупом |

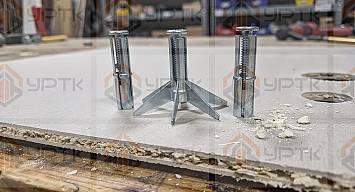

| Для пустотелых | М4–М6, длина 32–52 мм | Лёгкие предметы: полки, светильники, карнизы, зеркала | Упоры раскрываются за листом |

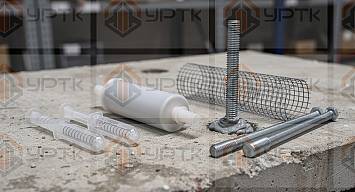

| Химические | Шпильки М8–М30; картриджи 165–450 мл | Шпильки, болты и арматура в просверленных отверстиях | Смола и отвердитель смешиваются при выдавливании |
У клинового анкера размер записывают резьбой и общей длиной: М12х120. У забивного – внутренней резьбой, а в скобках наружным диаметром и длиной: М10 (12х40). У анкерного болта – диаметром гильзы и длиной: 10х100, и резьба у такого болта М8, а не М10. У рамного дюбеля и потолочного анкера-клина указывают диаметр и длину: 8х72, 10х202, 6х40.
Из-за этого один и тот же набор цифр в двух разделах означает разные изделия. Прежде чем заказывать, сверьте, что именно записано в размере: резьба, диаметр сверла или длина, и какое отверстие вы собираетесь сверлить.
Клиновые анкеры одной резьбы с разной длиной собраны в подборки М10 и М12. У всех длин внутри резьбы сверло и размер под ключ одинаковы, а длина определяет, какой толщины деталь можно прижать к бетону. Отдельно вынесены латунные забивные анкеры М6, М8 и М10: сверло у них то же, что у стальных, а втулка короче.
Анкер-шпильки М8–М16 по параметрам установки совпадают с клиновыми: те же сверла, глубина отверстия и размер под ключ. Различие в том, как задана длина: у клиновых она перечислена по штукам, у шпилек дана диапазоном.
Основной ряд стальных анкеров хаба оцинкован электролитическим цинком толщиной не менее 5 мкм. По данным изготовителей, такое покрытие рассчитано на сухие помещения и временное крепление вне помещений. Для влажных помещений и наружных работ требуется другое исполнение: горячее цинкование не менее 40 мкм или нержавеющая сталь. В хабе они названы у шпилек химического анкера: нержавеющая сталь A4, горячее цинкование как отдельное исполнение. Нужное покрытие называйте при подборе.
Для пустотелых оснований и листовых материалов с пустотой за ними предназначен дюбель с раскрывающимися упорами: он прижимается к обратной стороне листа и держит лёгкие предметы. Подвесы потолка и оконные коробки закрывают рамные и потолочные анкеры.
Для крепления реек и профилей к бетону, где резьба в основании не нужна, есть дюбель-гвозди, а для утеплителя на фасаде – тарельчатые дюбели. В дерево и металл вкручивают саморезы и шурупы; общий список – в разделе метизов и крепежа.
