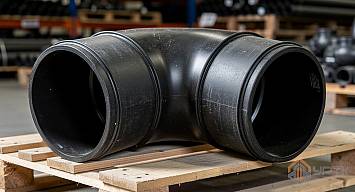

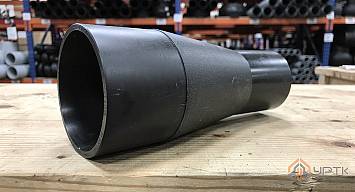

Фитинги этого раздела соединяются с трубой встык, оплавленным торцом к оплавленному торцу, без раструба - такой шов держит большие диаметры и высокое давление. Для разветвления линии есть два варианта тройника: тройники ПЭ100 литые - цельная заводская отливка, и тройники ПЭ100 сварные - собранные из сегментов трубы на крупных диаметрах, где отливка нерентабельна. Поворот трассы закрывают отводы ПЭ100 под сварку, переход на другой диаметр - переходы ПЭ100 под сварку, а разводку в четыре стороны - крестовины ПЭ100.

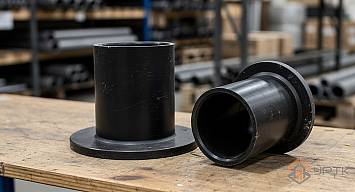

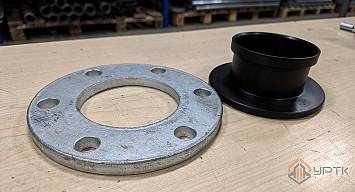

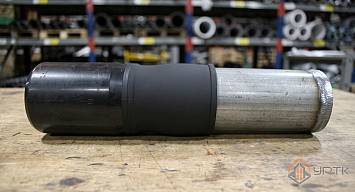

Для выхода на стальную арматуру трубу заводят на втулки ПЭ100 под фланец, которые приваривают к торцу трубы, а сверху надевают фланцы стальные под ПЭ-втулку - свободный фланец стягивает бурт втулки с ответным фланцем арматуры. Там, где переход на сталь нужен заводским неразъёмным узлом без отдельного фланца, берут переходы ПЭ-сталь и ПЭ-латунь 32-315 мм на малых и средних диаметрах или переходы ПЭ-сталь 355-1400 мм на крупной магистрали.
| Тип фитинга | Соединение | Диаметры | Давление | Где применяют |
|---|---|---|---|---|
| Тройник литой и сварной | стыковая сварка нагретым инструментом | в каталоге раздела от 25 до 1400 мм | у сегментного тройника 0,5 PN трубы, у литого - как у трубы по SDR | магистральные и внутриплощадочные водопроводы из труб ПЭ |
| Отвод и крестовина | стыковая сварка нагретым инструментом | в каталоге раздела от 25 до 1400 мм | у сегментного отвода до 7,5° - PN трубы, 7,5-15° - 0,8 PN трубы | напорная канализация, повороты трассы на узлах |
| Переход | стыковая сварка с обеих сторон разного диаметра | в каталоге раздела от 25 до 1400 мм | как у трубы: 16 бар при SDR 11, 10 бар при SDR 17 (+20 °C) | присоединение трубопровода ПЭ к участку другого диаметра |
| Втулка под фланец и фланец стальной | приварка втулки к трубе, свободный фланец стягивает бурт | в каталоге раздела от 25 до 1400 мм | по документации изготовителя, ответный фланец - по Ду арматуры | узлы переходов на сталь и фланцевую арматуру |
| Переход ПЭ-сталь и ПЭ-латунь | заводское неразъёмное соединение, сварка с обеих сторон трубы | 32-315 мм и отдельно 355-1400 мм | по документации изготовителя | присоединение трубопровода ПЭ к задвижкам, насосам, стальным трубам |
У сборного (сегментного) фитинга минимальная длина трубного конца задана стандартом и растёт с диаметром: 150 мм на 90-225 мм, 250 мм на 250-280 мм, 300 мм на 315-450 мм, 350 мм на 500-800 мм и 400 мм на 900-1200 мм - это нужно учитывать при разметке участка перед сваркой. Стыковая сварка требует одинакового SDR свариваемых концов, то есть одинаковой толщины стенки трубы и фитинга - на разных SDR шов не получится ровным, даже если наружный диаметр совпадает. Отдельная сложность с фланцами: сам фланец под ПЭ-втулку не описан в ГОСТ 33259-2015, а присоединительные размеры задаёт только ответный фланец арматуры по этому же ГОСТу, и от Ду200 размеры для PN10 и PN16 уже различаются - сверяйте конкретный размер с ответным фланцем перед заказом. Соответствие наружного диаметра трубы ПЭ и условного прохода Ду фланца в характеристиках берут из данных поставщика, но для диаметров 125, 140, 280, 710 и 900 мм у разных источников встречаются расхождения - эти размеры стоит уточнить отдельно до сварки. Ещё одна деталь монтажа: перед сваркой концы трубы и фитинга фиксируют в центраторе так, чтобы торцы совпали без перекоса по всей окружности - смещение даже на несколько миллиметров ослабляет шов сильнее, чем небольшое отклонение по времени нагрева.
По диаметру трубы, типу узла и тому, нужен ли выход на сталь через фланец, УРТК подбирает фитинги под стыковую сварку одним комплектом, а для перехода на арматуру сразу уточняет Ду ответного фланца, чтобы избежать несовпадения при монтаже. Для протяжённой магистрали с несколькими узлами расчёт делают по всей трассе сразу - так проще учесть, где нужен литой тройник, а где хватит сегментного, и не заказывать лишние переходы на диаметры, которые не встречаются на этом участке.
Чем литой тройник отличается от сварного? Литой тройник - цельная заводская отливка, её используют на малых и средних диаметрах. Сварной (сегментный) тройник собирают из вырезанных сегментов трубы стыковой сваркой - так делают крупные фитинги, для которых отливка нерентабельна, и его несущая способность ниже, чем у литого.
Почему сегментный тройник и отвод держат меньшее давление, чем труба? По ГОСТ Р 70628.3-2023 у сегментного отвода с углом среза до 7,5° давление равно давлению трубы, при 7,5-15° - 0,8 от него, а у сегментного тройника - 0,5 от давления трубы. Поэтому для сети с заданным рабочим давлением сегментный фитинг иногда варят из трубы с меньшим SDR, чем сама магистраль.
Как переход ПЭ-сталь соединяется с трубой? Это заводское неразъёмное изделие: полиэтиленовую часть перехода варят стыковой сваркой с трубой ПЭ, а стальную часть соединяют со стальным участком сети сваркой по металлу. Отдельного ГОСТа на такое соединение нет, размеры - по документации изготовителя.
Как узнать, какой фланец подойдёт к втулке ПЭ100? Свободный стальной фланец подбирают не по самой втулке, а по ответному фланцу арматуры - его присоединительные размеры задаёт ГОСТ 33259-2015. Начиная с Ду200 размеры для PN10 и PN16 уже различаются, поэтому диаметр и число отверстий стоит сверить перед заказом.
Нужно ли одинаковое давление у трубы и фитинга под сварку? Да, у литого фитинга PN совпадает с PN трубы того же SDR: 16 бар при SDR 11 и 10 бар при SDR 17 для воды при +20 °C. Сваривать нужно концы с одинаковым SDR - иначе не совпадёт толщина стенки, и шов получится неровным.
