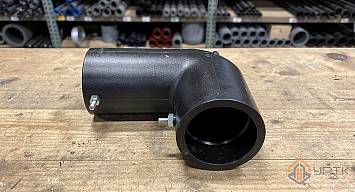

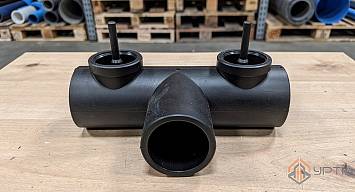

Электросварные фитинги ПЭ100 плавят трубу изнутри: труба вставляется в раструб фитинга, сварочный аппарат подаёт ток через клеммы, и закладной нагреватель сплавляет полиэтилен фитинга и трубы в одно целое. Для прямого стыка двух труб одного диаметра или перехода на другой диаметр берут муфты и переходы электросварные ПЭ100. Для поворота трассы нужны отводы электросварные ПЭ100. Разветвление и врезку в уже уложенную трубу без её разрезания закрывают тройники и седловые отводы электросварные ПЭ100 - седловой отвод приваривается к трубе сверху, а встроенная фреза внутри корпуса прорезает стенку трубы и остаётся внутри после врезки.
Все электросварные фитинги раздела выпускаются под SDR 11 и держат PN 16 для воды, поэтому основной параметр подбора - диаметр трубы, а не класс давления. Требования к фитингам этого типа задают ГОСТ Р 70628.3-2023 для воды и ГОСТ Р 58121.3-2018 для газа - у поставщика указано «по документации изготовителя», а сами параметры сварки задаёт изготовитель фитинга.
| Тип фитинга | Соединение | Диаметры | Давление | Где применяют |
|---|---|---|---|---|
| Муфта и переход | закладной нагреватель в раструбе с обеих сторон | в каталоге раздела от 25 до 630 мм | PN 16 при SDR 11 | водопроводные сети из труб ПЭ |
| Отвод | закладной нагреватель в раструбе | в каталоге раздела от 25 до 630 мм | PN 16 при SDR 11 | газопроводы из труб ПЭ по проекту |
| Тройник и седловой отвод с фрезой | закладной нагреватель, седло приваривается к трубе сверху | в каталоге раздела от 25 до 630 мм | PN 16 при SDR 11 | ремонт и врезка в действующие сети ПЭ |
Перед сваркой зачищают окисленный слой поверхности трубы в зоне контакта с фитингом, размечают глубину вставки и фиксируют трубу позиционером, чтобы она не сместилась под нагревом - без зачистки нагреватель может не сплавить материалы полностью. Клеммы фитинга рассчитаны на сварочное напряжение не более 48 В или до 250 В в зависимости от типа - прямой контакт с частями под напряжением выше 25 В не допускается, а какой именно тип клемм у конкретной позиции, уточняют у сварочного аппарата, а не на глаз. Хранить электросварные фитинги нужно защищёнными от влаги, а на открытой площадке - не более 6 месяцев: фитинг, пролежавший под открытым небом дольше этого срока, для ровного шва уже не годится. Ещё одна деталь - подбирать фитинг строго по наружному диаметру трубы: раструб электросварного фитинга рассчитан на конкретный наружный диаметр, а какой SDR трубы допустим для этого фитинга, задаёт документация изготовителя фитинга, а не совпадение SDR с трубой. На седловом отводе с фрезой отдельно проверяют, что хомут плотно прилегает к трубе по всей длине контакта перед сваркой - перекос на этом этапе не даст фрезе ровно прорезать стенку трубы после приварки корпуса.
В заявке достаточно указать диаметр трубы и тип узла - прямой стык, поворот или врезка, а количество на объект УРТК считает по числу соединений в проекте, чтобы фитингов хватило на всю трассу. Если узел собирается из позиций разных разделов - например, электросварная муфта на прямом участке и компрессионный тройник на ответвлении, - подбор идёт по одной заявке, а не отдельными запросами на каждый тип соединения.
Как работает электросварной фитинг? Труба вставляется в раструб фитинга, сварочный аппарат подаёт ток через клеммы на закладной нагреватель внутри стенки фитинга, и полиэтилен фитинга сплавляется с полиэтиленом трубы. Параметры сварки (время, ток) задаёт изготовитель фитинга, аппарат считывает их со штрихкода на корпусе.
Что такое седловой отвод с фрезой? Это фитинг, который приваривается к уже уложенной трубе сверху, без её разрезания. Внутри корпуса встроена фреза - после приварки она прорезает стенку трубы и остаётся внутри отвода, открывая проход к магистрали.
Сколько можно хранить электросварной фитинг на открытой площадке? Не более 6 месяцев по ГОСТ Р 58121.3-2018, и фитинг всё это время нужно защищать от влаги. После истечения этого срока сварной шов может получиться неровным даже при соблюдении режима сварки.
Какое давление держит электросварной фитинг? Фитинги раздела выпускаются под SDR 11 и держат PN 16 для холодной воды при +20 °C. Это давление совпадает с классом трубы SDR 11 - более высокое давление системы уже требует проектного расчёта, а не типового фитинга.
