Подбор идёт по двум входным данным, и обе обязательны. Первая это толщина слоя утепления. Вторая это материал несущей стены. По одной толщине плиты задача решения не имеет: в монолите распорной зоне достаточно пятидесяти миллиметров, в щелевой кладке и ячеистом бетоне требуется от девяноста, и под тот же утеплитель понадобится дюбель на два размера длиннее.
Длина складывается из трёх величин: толщина плиты, слой клеевого состава под ней порядка десяти миллиметров и глубина заделки в основание. Штукатурка и старая отделка в заделку не входят вовсе, отсчёт ведут от плотного слоя. Если основание неровное и выравнивать его не планируют, берут следующий размер по ряду, потому что в низинах клей ложится толще проектного и глубина заделки там не добирается.
| Исполнение | Распорный элемент | Несущая способность | Мостик холода | Когда берут |
|---|---|---|---|---|

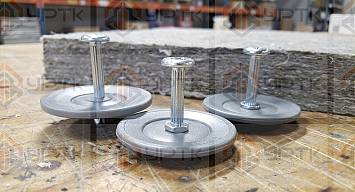

| С металлическим гвоздём | сталь оцинкованная | наибольшая | есть, сквозной | высокие фасады, плотная вата, краевые зоны |

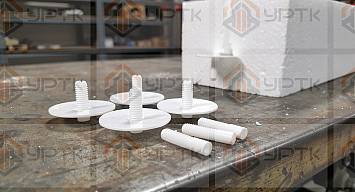

| С пластиковым гвоздём | полиамид | умеренная | нет | пенополистирол, малоэтажка, откосы и цоколь |

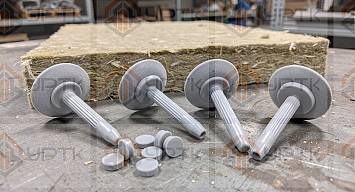

| С термоголовкой | сталь с утопленной головкой | наибольшая | прерван заглушкой | нормируемый тепловой баланс, приёмка тепловизором |
Обе позиции имеют шляпку крупнее стержня, и в заявках их смешивают постоянно. Решает масштаб опоры. Здесь она порядка шестидесяти миллиметров в поперечнике, и рассчитана держать рыхлую плиту, распределяя усилие так, чтобы та не проминалась. У дюбель-гвоздя опорная площадка кратно мельче и предназначена для жёстких материалов. Забитый в вату, он уходит в неё целиком и не держит ничего.
Схему расстановки задаёт проект фасадной системы, а не привычка бригады. В рядовой зоне обычно пять или шесть точек на квадратный метр, в угловых и парапетных существенно больше, потому что там максимален ветровой отсос. Дюбели ставят и в поле плиты, и на стыках, где сходятся углы соседних плит: незакреплённый стык со временем раскрывается, и трещина по нему проходит через весь штукатурный слой.
Сам дюбель выпускают по техническим условиям изготовителя, а требования к нему как к элементу системы заданы в ГОСТ Р 56707-2023 «Системы фасадные теплоизоляционные композиционные с наружными штукатурными слоями. Общие технические условия». Редакция 2015 года заменена, действует версия 2023 года. Смежные действующие документы: ГОСТ 33739-2016 на классификацию, ГОСТ 33740-2016 на термины, ГОСТ Р 55412-2018 на методы испытаний.
