1. Что такое резиножелезобетонные настилы и чем отличаются от аналогов

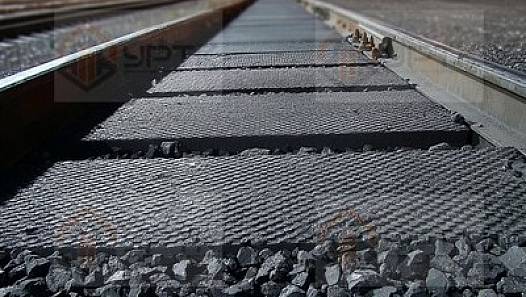

Определение. Резиножелезобетонные настилы – это сборные конструкции для устройства проезжей части на железнодорожных переездах, состоящие из несущей железобетонной плиты и уложенного на неё резинового или резинокордового покрытия, которое заполняет пространство между рельсами и обеспечивает ровный, амортизирующий проезд автотранспорта через путь.
Задача такого настила – совместить два взаимоисключающих требования: рельс должен оставаться свободным для реборды колеса подвижного состава, а автомобиль должен проезжать через путь без удара по подвеске и без застревания колеса в желобе. Железобетонная плита берёт на себя вертикальную нагрузку от колёс автотранспорта и распределяет её на шпалы и балласт, а резиновый слой сверху компенсирует зазор у рельса, гасит вибрацию и защищает бетон от истирания.
Исторически на переездах использовали деревянный настил из брусьев и шпальных отходов, затем перешли на асфальтобетонное покрытие с металлической окантовкой желоба. Оба варианта требовали частого ремонта: дерево гнило и раскалывалось, асфальт трескался у рельса из-за вибрации от колёс. Резинокордовые и резиножелезобетонные конструкции появились как более ремонтопригодный вариант – отдельные плиты и резиновые элементы можно менять точечно, не вскрывая весь переезд.
Сравнение с ближайшими аналогами
Деревянный настил
Брусья и щиты из дерева, уложенные вдоль колеи. Простой и недорогой монтаж, но короткий срок службы, повышенная пожароопасность и необходимость частой замены изношенных элементов.
Асфальтобетонное покрытие
Проезжая часть переезда заливается асфальтом с металлической окантовкой желоба у рельса. Быстро деформируется от вибрации подвижного состава, требует регулярного текущего ремонта покрытия.
Резинокордовый настил без плиты
Резиновые маты укладываются прямо на шпальную решётку без собственной несущей плиты. Легче монтируется, но хуже держит нагрузку большегрузного транспорта на интенсивных переездах.
Резиножелезобетонный настил
Железобетонная плита плюс резиновое покрытие сверху. Более высокая несущая способность и ремонтопригодность за счёт замены отдельных секций, применяется на переездах с интенсивным движением.
2. Нормативная база
Единого федерального стандарта на резиножелезобетонный настил как готовое изделие в целом на данный момент не действует – конструкция и типоразмеры комплектов устанавливаются техническими условиями (ТУ) конкретного завода-изготовителя, а требования к устройству самого переезда как объекта инфраструктуры задаются сводом правил по железным дорогам. При этом отдельные компоненты настила – металлическая окантовка, крепёж, стальные элементы каркаса – производятся по действующим ГОСТам на металлопрокат.
ГОСТ 1050-2013
«Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия» – применяется к стальным элементам крепления и каркаса настила.
ГОСТ 380-2005
«Сталь углеродистая обыкновенного качества. Марки» – определяет марки стали общего назначения, из которых изготавливаются металлические окантовки желоба и закладные детали.
ГОСТ 8509-93
«Уголки стальные горячекатаные равнополочные. Сортамент» – по этому сортаменту подбирается уголок для бортовой окантовки плит и защиты кромок настила.
СП 119.13330
Свод правил «Железные дороги колеи 1520 мм» устанавливает общие требования к устройству переездов, в том числе к габаритам проезжей части и организации проезда через путь.
Точные технические параметры конкретной модели настила – размеры плит, класс бетона, марка резины и допустимая нагрузка – фиксируются в паспорте изделия и сертификате соответствия завода-изготовителя. Перед заказом партии рекомендуем запрашивать эти документы и сверять их с проектом переезда.
3. Виды и классификация
Резиножелезобетонные настилы различаются по назначению переезда, интенсивности движения и числу путей на участке. Классификация носит практический характер и определяет, какой комплект плит и какая толщина резинового покрытия потребуются для конкретного объекта.
| Исполнение | Назначение | Особенности |
|---|---|---|
| Стандартное автодорожное | Переезды с умеренной интенсивностью движения легкового и грузового транспорта | Базовый комплект плит и резинового покрытия без усиления |
| Усиленное для большегрузного транспорта | Подъездные пути карьеров, промышленных площадок, портов | Плиты рассчитаны на повышенную осевую нагрузку и частые проезды тяжёлой техники |
| Пешеходное | Пешеходные переходы через путь на станциях и платформах | Облегчённая конструкция, акцент на ровность поверхности и безопасность прохода |
| Для многопутных участков | Переезды через два и более путей одновременно | Составной комплект из междупутных и стыковых плит, собираемых по схеме колеи |
Выбор исполнения делают на этапе проектирования переезда с учётом категории дороги, интенсивности движения по обеим осям и требований эксплуатирующей организации. Смежные элементы пути – рельсы, шпалы, крепёж – при этом заказываются отдельно; при подборе комплектующих можно ориентироваться на разделы рельсы железнодорожные и шпалы железобетонные железнодорожные.
4. Марки и материалы
Резиножелезобетонный настил – составная конструкция, и её материалы делятся на три группы: бетон несущей плиты, резина или резинокорд верхнего слоя и металлопрокат для окантовки и крепежа. Каждая группа подбирается под условия эксплуатации отдельно.
| Компонент | Материал | Рабочие условия | Применение |
|---|---|---|---|
| Несущая плита | Тяжёлый бетон конструкционного класса | Класс прочности и морозостойкость по проекту завода-изготовителя | Восприятие нагрузки от транспорта, передача усилий на шпальную решётку |
| Верхнее покрытие | Резинокорд, резинотехнические маты | Ориентировочно морозостойкое исполнение для эксплуатации в широком температурном диапазоне, уточняйте у менеджера | Амортизация удара колеса, заполнение желоба у рельса |
| Окантовка и крепёж | Углеродистая сталь по ГОСТ 380-2005 и ГОСТ 1050-2013 | Стандартные условия эксплуатации на открытом воздухе | Защита кромок плит, крепление секций между собой |
Наиболее ходовая комбинация. Для типового автодорожного переезда с умеренной интенсивностью движения чаще всего заказывают комплект из железобетонных плит стандартного класса прочности с резинокордовым покрытием и стальной уголковой окантовкой – такое сочетание закрывает большинство переездов на подъездных путях и внутризаводских линиях.
Для окантовки желоба и крепёжных элементов можно ориентироваться на сортамент в разделах уголок стальной и крепежи, а марку и класс бетона плиты уточняют по паспорту конкретного производителя настила.
5. Типоразмеры и сортамент
Типоразмерный ряд резиножелезобетонных настилов формируется не по единой шкале диаметров, как у трубного проката, а по числу путей на переезде и ширине проезжей части. Комплект собирается из нескольких типов плит, каждая из которых занимает своё место в схеме укладки.
| Тип плиты | Место в комплекте | Назначение |
|---|---|---|
| Плита междупутная | Между рельсами одного пути | Формирует основной проезд, включает желоб под реборду колеса |
| Плита крайняя | Снаружи от крайнего рельса | Замыкает переезд по краям, стыкуется с дорожным покрытием подъезда |
| Плита стыковая | На стыках путей многопутного переезда | Обеспечивает переход настила между соседними путями без перепада уровня |
Точные габариты плит, толщину резинового слоя и массу единицы изделия у разных производителей закладывают по-разному – жёсткого федерального сортамента, аналогичного, например, сортаменту стального проката, для этих конструкций нет. Перед заказом партии уточняйте типоразмерный ряд конкретного завода-изготовителя и сверяйте его со схемой колеи и числом путей на переезде.
Число путей и категория переезда влияют на количество плит в комплекте и на порядок их укладки. Проектную схему согласовывают с эксплуатирующей организацией железной дороги до заказа материала.
6. Применение в отраслях
Резиножелезобетонные настилы используются везде, где автомобильная или пешеходная дорога пересекает рельсовый путь и требуется организованный, ремонтопригодный переезд.
Промышленный железнодорожный транспорт
Подъездные пути заводов и складских комплексов, где через путь регулярно проезжает грузовой и легковой транспорт предприятия.
Горнодобывающая промышленность
Технологические железнодорожные ветки карьеров и обогатительных фабрик с интенсивным движением большегрузной техники через пути.
Нефтегазовый комплекс
Подъездные и технологические ж/д ветки на месторождениях и нефтебазах, переезды к резервуарным паркам и производственным площадкам.
Металлургия
Внутризаводские рельсовые пути для перемещения составов с сырьём и готовой продукцией, пересечения с внутризаводскими автодорогами.
Городская инфраструктура
Трамвайные пути и пересечения городских магистральных дорог с железнодорожными линиями в черте населённых пунктов.
ЖКХ и эксплуатирующие организации
Плановая замена изношенных участков переездов при капитальном и текущем ремонте железнодорожной инфраструктуры.
7. Как выбрать резиножелезобетонные настилы под задачу
Подбор конкретного комплекта настила выполняется последовательно, по нескольким критериям, от общих условий эксплуатации к точному типоразмеру.
Шаг 1. Интенсивность движения и нагрузка
Определяют категорию переезда и тип транспорта, который будет по нему проезжать: легковой и лёгкий грузовой транспорт допускает стандартное исполнение, регулярный проезд большегрузной и карьерной техники требует усиленного комплекта плит.
Шаг 2. Температурный диапазон эксплуатации
Уточняют климатические условия объекта и требования к морозостойкости резинового покрытия и бетона плиты у конкретного производителя – эти параметры не унифицированы федеральным стандартом и указываются в паспорте изделия.
Шаг 3. Точность геометрии колеи и зазоров
Сверяют ширину колеи, число путей и расстояние между осями путей с проектной схемой комплекта, чтобы желоба под реборду колеса совпадали с фактическим положением рельсов на объекте.
Шаг 4. Типоразмер и комплектация
Формируют итоговую спецификацию: количество междупутных, крайних и стыковых плит, тип окантовки и крепежа, необходимость дополнительных элементов для примыкания к дорожному покрытию.
Если проектная документация на переезд ещё не готова или есть сомнения в выборе исполнения и комплектации – свяжитесь с менеджером УРТК: специалист поможет сопоставить параметры объекта с доступными вариантами и уточнит наличие на складе или сроки поставки под заказ.
8. Расчёт веса и количества
Для предварительной оценки массы железобетонной плиты настила используется базовая формула расчёта веса через объём и плотность материала. Точные габариты конкретного изделия берутся из спецификации завода-изготовителя, формула применяется для проверки и оценки логистики.
где M – масса плиты, кг; L, B, H – длина, ширина и высота плиты, м; ρ – плотность железобетона, кг/м³.
Пример расчёта (условные размеры для иллюстрации метода). Плита длиной 2,0 м, шириной 0,75 м и высотой 0,18 м из железобетона плотностью 2500 кг/м³: объём V = 2,0 × 0,75 × 0,18 = 0,27 м³. Масса M = 0,27 × 2500 = 675 кг. Для комплекта из 6 таких плит на один путь ориентировочная масса составит 675 × 6 = 4050 кг. Реальные размеры и плотность конкретной модели уточняйте по паспорту изделия у менеджера.
При заказе комплекта закладывайте запас 3-5% на бой плит и резиновых элементов при разгрузке, а также на подгонку окантовки по месту при монтаже – точный процент зависит от условий доставки и монтажной готовности объекта.
Часто задаваемые вопросы
Чем резиножелезобетонный настил отличается от резинокордового?
Резинокордовый настил укладывается на существующее балластное основание и не имеет собственной несущей плиты, а резиножелезобетонный включает железобетонную плиту, которая берёт на себя основную нагрузку от транспорта и распределяет её на шпалы и балласт, а резиновый слой сверху гасит удар и защищает бетон и колесо от износа.
Можно ли использовать резиножелезобетонные настилы на многопутных переездах?
Да, для многопутных переездов применяются составные комплекты из нескольких типов плит: междупутных, стыковых и крайних, которые собираются в один настил под конкретную схему колеи и число путей. Конкретный комплект подбирается по проекту переезда, уточняйте у менеджера.
Какой запас нужно закладывать при заказе комплекта настила?
Для плитных резинокордовых элементов и обрамляющего металлопроката рекомендуется закладывать запас 3-5% на бой при разгрузке, подгонку по месту и замену повреждённых элементов при монтаже, точный процент зависит от условий транспортировки и монтажа.
Какая марка бетона используется в резиножелезобетонных плитах настила?
Плиты изготавливаются из тяжёлого бетона конструкционного класса по проектной документации завода-изготовителя, конкретный класс прочности и морозостойкость уточняются в паспорте изделия или у менеджера при заказе.
Подходят ли резиножелезобетонные настилы для трамвайных путей?
Да, конструкции применяются как на магистральных и промышленных железных дорогах колеи 1520 мм, так и на трамвайных путях городской инфраструктуры, где нужно совместить рельсовый путь с проезжей частью улицы.
Как рассчитать вес комплекта настила для транспортировки?
Ориентировочная масса железобетонной плиты рассчитывается как произведение объёма плиты на плотность железобетона, точные размеры и массу единицы изделия берут из спецификации завода-изготовителя, так как типоразмеры у разных производителей отличаются.
