Содержание
1. Что такое элементы трубопровода и чем отличается от аналогов
Определение. Элементы трубопровода – это соединительные детали, формирующие трассу вместе с прямыми участками трубы: отводы, тройники, переходы, заглушки (в том числе эллиптические днища), фланцы и крепёж. Они обеспечивают изменение направления потока, разветвление трассы, изменение диаметра и герметичное соединение участков между собой и с оборудованием.
Трубопровод редко представляет собой прямую трубу от точки А до точки Б. На реальном объекте трасса поворачивает, разветвляется, меняет диаметр под подключаемое оборудование и заканчивается заглушкой или переходом на арматуру. Именно соединительные детали закрывают эти задачи – их проектируют и изготавливают под те же классы давления и температуры, что и основную трубу, чтобы не создавать слабое звено в трассе.
Исторически детали трубопроводов развивались параллельно с самой трубной продукцией: с ростом рабочих давлений в нефтегазовой и энергетической отраслях потребовались стандартизованные крутоизогнутые отводы и днища взамен кустарной гибки труб на месте монтажа. Современная нормативная база формировалась в советский период и продолжает действовать в актуализированных редакциях.
Чем элементы трубопровода отличаются от смежных изделий
Труба
Прямой линейный элемент постоянного сечения. Формирует основную протяжённость трассы, но не может обеспечить поворот, разветвление или переход диаметра без дополнительных деталей.
Трубопроводная арматура
Задвижки, краны, клапаны – устройства, управляющие потоком (перекрытие, регулирование). В отличие от элементов трубопровода арматура содержит подвижные части и требует обслуживания.
Фитинги для инженерных сетей
Муфты, уголки и тройники малого диаметра для водоснабжения и отопления зданий – по сути тот же класс деталей, но с меньшими давлениями и упрощёнными допусками по сравнению с промышленной трассой.
Если проектируется трасса из стальной трубы, элементы трубопровода подбираются в связке с ней – по материалу, толщине стенки и классу давления. Основу сортамента труб можно посмотреть в разделе трубный прокат, где представлены бесшовные и сварные трубы разных диаметров.
2. Нормативная база
Элементы трубопровода изготавливаются по государственным стандартам, которые нормируют конструкцию, материал и допуски. Ниже – документы, на которые чаще всего опираются при заказе и приёмке соединительных деталей и труб для трассы.
ГОСТ 17375-2001
«Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Отводы крутоизогнутые типа 3D. Конструкция». Определяет конструктивные размеры и радиус кривизны крутоизогнутых отводов, привариваемых к трубе встык.
ГОСТ 6533-78
«Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры». Применяется при подборе заглушек эллиптической формы для трубопроводов и ёмкостного оборудования.
ГОСТ 8731-74
«Трубы стальные бесшовные горячедеформированные. Технические требования». Задаёт требования к трубе, из которой изготавливаются штампосварные и крутоизогнутые элементы трассы.
ГОСТ 10704-91
«Трубы стальные электросварные прямошовные. Сортамент». Определяет размерный ряд труб, применяемых для изготовления сварных отводов, тройников и переходов.
ГОСТ 380-2005
«Сталь углеродистая обыкновенного качества. Марки». Регламентирует марки стали общего назначения, которые часто используются для элементов трубопровода низкого и среднего давления.
| ГОСТ | Область применения | Статус |
|---|---|---|
| ГОСТ 17375-2001 | Крутоизогнутые приварные отводы | действует |
| ГОСТ 6533-78 | Эллиптические днища и заглушки | действует |
| ГОСТ 8731-74 | Трубы бесшовные горячедеформированные для деталей трассы | действует |
| ГОСТ 10704-91 | Трубы электросварные прямошовные, сортамент | действует |
| ГОСТ 1050-2013 | Металлопродукция из нелегированных конструкционных сталей | действует |
Помимо перечисленных документов, на фланцы, крепёж и переходы часто действуют отдельные отраслевые ТУ и стандарты организаций – их состав уточняйте у менеджера при формировании заказа под конкретный проект.
3. Виды и классификация
Элементы трубопровода классифицируют по функциональному назначению, способу изготовления и типу присоединения к трассе.
По функциональному назначению
Отводы
Меняют направление потока на заданный угол (чаще 90° и 45°). Различают крутоизогнутые (штампосварные, по ГОСТ 17375-2001) и гнутые из цельной трубы.
Тройники и крестовины
Обеспечивают разветвление трассы на два или три направления. Изготавливаются равнопроходными или переходными, если ответвление меньшего диаметра.
Переходы
Соединяют участки трубы разного диаметра. Бывают концентрические (ось совпадает с осью трубы) и эксцентрические (со смещением оси, чаще на напорных трубопроводах с уклоном).

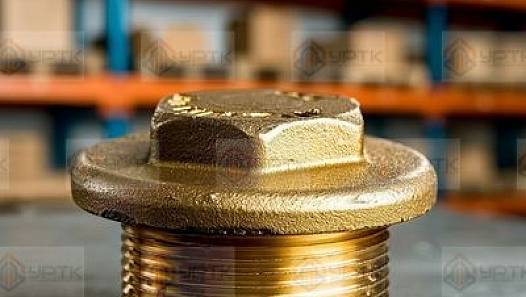

Заглушки и днища
Герметично закрывают торец трубы или аппарата. Плоские заглушки применяются на невысоком давлении, эллиптические днища (ГОСТ 6533-78) – на сосудах и трассах с повышенным давлением.
Фланцы
Разъёмные соединительные элементы для присоединения арматуры, аппаратов и разборных участков трассы. Классифицируются по классу давления и типу уплотнительной поверхности.
Крепёж
Болты, шпильки, гайки и прокладки для фланцевых соединений. Подбираются под класс давления и температуру совместно с фланцем.
По способу изготовления и присоединения
| Способ изготовления | Тип присоединения | Где применяется |
|---|---|---|
| Штампосварной (крутоизогнутый) | Приварной встык | Магистральные и промысловые трубопроводы, где важна точная геометрия |
| Гнутый из цельной трубы | Приварной встык | Технологические обвязки, компенсационные участки |
| Сварной секторный | Приварной встык | Крупный диаметр, нестандартный угол поворота |
| Литой или кованый | Фланцевый, резьбовой | Арматурные узлы, высокое давление |
Для трубопроводов из нержавеющей стали применяются аналогичные типы деталей, но изготовленные из соответствующего проката – см. раздел нержавеющий металлопрокат, где представлены трубы, листы и круги для последующей штамповки заготовок.
4. Марки и материалы
Самая ходовая марка. Для элементов трубопровода общего назначения (низкое и среднее давление, неагрессивные среды) чаще всего применяется сталь 20 по ГОСТ 1050-2013 – она хорошо сваривается, не требует сложной термообработки и покрывает большинство типовых промышленных и коммунальных трасс.
Выбор марки материала для элемента трубопровода определяется рабочей средой, давлением и температурным диапазоном эксплуатации. Ниже – сравнение марок, которые встречаются чаще прочих.
| Марка | ГОСТ | Особенности | Типовое применение |
|---|---|---|---|
| Сталь 20 | ГОСТ 1050-2013 | Хорошая свариваемость, невысокая стоимость | Технологические трубопроводы, ЖКХ, невысокое давление |
| 09Г2С | ГОСТ 19281-2014 | Повышенная прочность, стойкость к пониженным температурам | Магистральные трассы, объекты в северном исполнении |
| 12Х18Н10Т | ГОСТ 5632-2014 | Коррозионная и жаростойкость | Химическая промышленность, пищевые производства, повышенные температуры |
| Л63 (латунь) | ГОСТ 15527-2004 | Стойкость к морской и пресной воде | Судовые системы, теплообменное оборудование |
Рабочие температуры и предельные давления для каждой марки зависят от толщины стенки, схемы нагружения и коэффициента запаса, принятого в проекте, поэтому конкретные предельные значения уточняйте у менеджера или в проектной документации – приводить единые цифры без привязки к конкретному изделию некорректно.
Для углеродистых и низколегированных марок сортамент листового и сортового проката, из которого штампуются заготовки деталей, представлен в разделе чёрный металлопрокат.
5. Типоразмеры и сортамент
Размерный ряд элементов трубопровода привязан к условному проходу (Ду) – параметру, который согласуется с наружным диаметром и толщиной стенки трубы трассы. На практике условный проход укрупнённо делится на несколько групп.
| Группа условных проходов | Ду, мм | Типовое применение |
|---|---|---|
| Малые | 15-50 | Внутренние сети зданий, вспомогательные технологические линии |
| Средние | 65-200 | Основные технологические и промысловые трубопроводы |
| Крупные | 250-600 | Магистральные и межцеховые трассы |
| Особо крупные | 700 и более | Магистральные газо- и нефтепроводы, водоводы |
Точные значения наружного диаметра, толщины стенки и радиуса кривизны для конкретного условного прохода приведены в таблицах сортамента соответствующего ГОСТ (например, ГОСТ 17375-2001 для крутоизогнутых отводов или ГОСТ 10704-91 для труб-заготовок). Приводить их без прямой выписки из документа некорректно – точный типоразмер уточняйте у менеджера при оформлении заказа.
Класс давления элемента (условное давление Ру) выбирается совместно с толщиной стенки и материалом трубы: чем выше рабочее давление среды, тем толще стенка детали и выше требования к контролю сварных швов. Диапазон классов давления в промышленных трубопроводах – от невысоких значений на бытовых сетях до нескольких десятков МПа на магистральных и промысловых объектах; конкретный класс подбирается по проекту.
Если элементы трубопровода изготавливаются под заказ из трубной заготовки, обратите внимание на раздел труба бесшовная – из неё чаще всего вырезают заготовки под штамповку крутоизогнутых отводов и переходов.
6. Применение в отраслях
Элементы трубопровода используются везде, где есть трасса для транспортировки жидкости, газа или пара, но требования к материалу и классу давления в разных отраслях существенно отличаются.
Нефтегаз
Промысловые и магистральные трубопроводы, обвязка скважин, узлы учёта. Повышенные требования к стойкости против сероводородсодержащих сред и к контролю сварных соединений.
Энергетика
Паропроводы и трубопроводы теплосетей, где элементы работают при повышенной температуре и цикличных термических нагрузках.
Машиностроение
Гидравлические и пневматические системы станков и агрегатов, где важны компактные типоразмеры и высокая точность изготовления.
Строительство и ЖКХ
Внутренние и наружные сети водоснабжения, отопления и канализации – как правило, невысокий класс давления и умеренные требования к материалу.
Химическая промышленность
Трубопроводы для агрессивных сред, где элементы изготавливают из нержавеющих и специальных сплавов с повышенной коррозионной стойкостью.
Для строительных и коммунальных сетей часто применяют оцинкованные и электросварные трубы вместе с соответствующими фитингами – см. раздел труба электросварная.
7. Как выбрать элементы трубопровода под задачу
Подбор элементов трубопровода строится по последовательности из четырёх шагов – от расчётных параметров эксплуатации до конкретного типоразмера.
Шаг 1. Рабочее давление
Определите расчётное и максимальное рабочее давление участка трассы. От него зависит класс прочности элемента, толщина стенки и, для фланцевых соединений, класс давления фланца и крепежа.
Шаг 2. Температура эксплуатации
Оцените диапазон рабочих температур среды, включая пусковые и аварийные режимы. Температура влияет на выбор марки стали: для повышенных значений применяют легированные и жаропрочные марки, для низких температур – стали с гарантированной ударной вязкостью.
Шаг 3. Точность изготовления и монтажа
Для трасс с высокими требованиями к геометрии (компрессорные станции, точная технологическая обвязка) предпочтительны штампосварные крутоизогнутые отводы заводского изготовления, а не гнутые на месте монтажа – они дают стабильный радиус и минимальное отклонение по толщине стенки на изгибе.
Шаг 4. Типоразмер и совместимость с трубой
Согласуйте условный проход и толщину стенки элемента с трубой трассы, чтобы избежать перепада сечений и локального роста гидравлического сопротивления. Проверьте совместимость по типу присоединения – приварное или фланцевое.
Совет. Если параметры среды нестандартны или проект предполагает сочетание разных материалов на одной трассе, не тратьте время на подбор по общим таблицам – свяжитесь с менеджером УРТК: специалист поможет сопоставить марку, класс давления и типоразмер под конкретную задачу.
8. Расчёт веса и количества
Расчёт массы элементов трубопровода необходим для планирования логистики, подбора грузоподъёмных механизмов при монтаже и для сметной документации. Базовый расчёт для прямых и гнутых участков ведётся по формуле массы погонного метра трубы.
где D – наружный диаметр, мм; s – толщина стенки, мм
Пример расчёта. Для трубы-заготовки наружным диаметром 108 мм и толщиной стенки 4 мм масса погонного метра составит: 0,02466 x (108 - 4) x 4 = 0,02466 x 104 x 4 ≈ 10,26 кг/м. Для гнутого отвода из такой трубы длиной дуги 0,5 м масса самого элемента (без учёта прямых патрубков и сварных швов) составит около 5,13 кг. Точные значения массы для конкретного типоразмера штампосварных отводов, тройников и переходов приведены в таблицах соответствующего ГОСТ – уточняйте у менеджера.
При заказе партии элементов трубопровода закладывайте запас 3-5% на монтажную обрезь, подгонку по месту и возможный брак при сварке стыков. Для сложных трасс с большим числом поворотов запас лучше рассчитывать по фактической спецификации, а не по усреднённому проценту.
Количество элементов для заказа определяется по монтажной схеме трассы: считается число поворотов, разветвлений и переходов диаметра, после чего к каждому типу применяется расчёт массы и добавляется запас на обрезь и брак.
Часто задаваемые вопросы
Чем отвод крутоизогнутый отличается от гнутого?
Крутоизогнутый отвод изготавливается методом штамповки или горячей гибки с последующей механической обработкой и имеет стандартизованный радиус кривизны, а гнутый отвод получают непосредственно из трубы холодной или горячей гибкой без изменения толщины стенки по всей длине. Крутоизогнутые отводы применяются там, где важна точная геометрия и минимальное гидравлическое сопротивление, гнутые – при монтаже трасс произвольной конфигурации.
Какая марка стали подходит для трубопроводов с агрессивной средой?
Для агрессивных сред и повышенной коррозионной стойкости применяют нержавеющие и жаростойкие стали по ГОСТ 5632-2014. Конкретную марку под состав среды, температуру и давление рекомендуется уточнять у технолога проекта или у менеджера поставщика.
Как определить необходимый условный проход элемента трубопровода?
Условный проход подбирается по номинальному диаметру трубы, к которой присоединяется элемент, с учётом расчётного расхода среды и допустимой скорости потока. Точные размеры берутся из таблиц сортамента соответствующего ГОСТ.
Можно ли использовать б/у элементы трубопровода на ответственных объектах?
Использование бывших в употреблении элементов на ответственных участках требует дефектоскопии, проверки остаточной толщины стенки и подтверждения марки материала. Для новых объектов и участков с высоким давлением обычно применяются только новые изделия с полным комплектом сертификатов.
Что входит в сертификат качества на элементы трубопровода?
В сертификат обычно входят марка стали и её химический состав, номер плавки, механические свойства по результатам испытаний, номер партии и ссылка на ГОСТ или ТУ изготовления. Наличие сертификата важно проверять на этапе заказа для объектов с обязательной экспертизой промышленной безопасности.
Какой запас по количеству закладывать при заказе элементов трубопровода?
На монтажную обрезь, подгонку по месту и возможный брак при сварке рекомендуется закладывать запас в пределах 3-5% от расчётного количества, в зависимости от сложности трассы и числа поворотов.
