1. Что такое днище эллиптическое нержавеющее и чем отличается от аналогов

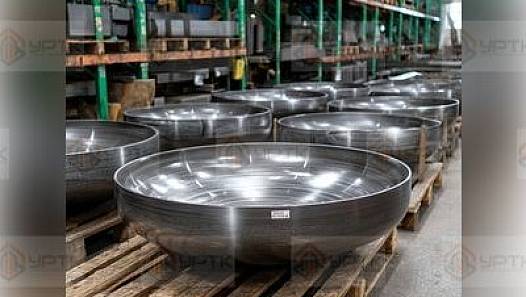

Определение. Днище эллиптическое нержавеющее – это торцевая деталь сосуда или аппарата в форме полуэллипсоида вращения с цилиндрическим бортом (отбортовкой), изготовленная из коррозионно-стойкой стали. Соотношение большой и малой полуосей эллиптической части, как правило, принимается 2:1, что обеспечивает равномерное распределение напряжений при работе под внутренним давлением.
Днище устанавливается на торцах цилиндрической обечайки и формирует замкнутый объём сосуда, аппарата или ёмкости. Отбортовка (прямой цилиндрический участок у кромки) нужна для стыковки со стенкой обечайки под сварку встык, без резкого перепада жёсткости конструкции. Благодаря плавному переходу от цилиндра к эллипсоиду в этой зоне снижается концентрация напряжений по сравнению с плоским или коническим днищем без переходного радиуса.
Эллиптическая форма – компромисс между технологичностью изготовления и прочностью. Полусферическое днище прочнее при равной толщине стенки, но сложнее и дороже в производстве при больших диаметрах. Плоское днище проще всего штампуется, но требует значительно большей толщины металла при том же рабочем давлении. Поэтому эллиптические днища остаются массовым решением для сосудов и аппаратов среднего и высокого давления в химической, нефтегазовой и пищевой промышленности.
Сравнение с ближайшими аналогами конструкции
Сферическое (сегментное)
Часть сферы без цилиндрического борта или с минимальной отбортовкой. Применяется преимущественно на крупногабаритных аппаратах, где эллиптическая штамповка технологически затруднена. Подробнее – днище сферическое.
Коническое
Используется как переходной элемент между разными диаметрами обечаек или для обеспечения самотёка сыпучих и вязких продуктов. Раздел каталога – коническое днище.
Плоское
Наиболее простое в изготовлении, но требует увеличенной толщины стенки при том же давлении. Применяется на аппаратах низкого давления и в качестве крышек люков. См. плоское днище.
Торосферическое
Промежуточная форма между эллиптическим и сферическим сегментом, состоящая из сопряжённых поверхностей разного радиуса. Раздел – торосферическое днище.
2. Нормативная база
Геометрия, основные размеры и предельные отклонения эллиптических отбортованных днищ регламентированы государственным стандартом. Материал изготовления – отдельный вопрос, который для нержавеющего исполнения регулируется стандартом на марки коррозионно-стойких сталей. Дополнительные требования к конкретной партии – толщина листа, класс точности, состояние поверхности – фиксируются в технических условиях изготовителя.
ГОСТ 6533-78
«Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры». Устанавливает геометрию днища: соотношение полуосей, форму отбортовки, порядок обозначения типоразмеров. Базовый документ для расчёта габаритов и допусков.
ГОСТ 5632-2014
«Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки». Определяет химический состав и обозначение марок стали, из которых изготавливаются заготовки для днищ.
Технические условия изготовителя
Конкретные ТУ предприятия-производителя уточняют допуски по толщине, требования к сварным швам заготовки (для крупногабаритных днищ из лепестков), класс шероховатости поверхности и правила приёмки партии. Номер и содержание ТУ уточняйте у менеджера при заказе.
При проектировании сосудов под давлением дополнительно учитываются требования нормативных документов по промышленной безопасности опасных производственных объектов – их состав и применимость определяются проектной организацией индивидуально под конкретный аппарат, поэтому в рамках данной статьи не приводятся.
3. Виды и классификация
Внутри группы эллиптических нержавеющих днищ выделяют несколько практических разновидностей – по способу изготовления, размеру и назначению.
| Признак классификации | Разновидность | Особенность |
|---|---|---|
| Способ изготовления | Штампованное цельное | Формуется из единого листового диска на гидравлическом или механическом прессе; типично для диаметров, укладывающихся в размер листа-заготовки |
| Способ изготовления | Сварное из лепестков | Для крупногабаритных днищ заготовка собирается из нескольких сегментов со сваркой швов до штамповки или сборки полусфер |
| Состояние поверхности | Стандартное | После травления или без дополнительной обработки, для технологических сред без повышенных требований к чистоте |
| Состояние поверхности | Полированное | Со шлифовкой и полировкой внутренней поверхности под пищевое, фармацевтическое или биотехнологическое производство |
| Наличие борта | Отбортованное | С цилиндрическим бортом для стыковки с обечайкой встык – основной тип по ГОСТ 6533-78 |
Для сравнения по геометрии смежных типов днищ также доступны разделы каталога днища и элементы сосудов – обечайки, которые вместе с днищем формируют корпус аппарата.
4. Марки и материалы
Наиболее ходовая марка. Для большинства сосудов общепромышленного назначения применяется сталь 12Х18Н10Т – она обеспечивает достаточную коррозионную стойкость в широком спектре сред, хорошо сваривается и не склонна к межкристаллитной коррозии после сварки благодаря стабилизации титаном.
Выбор марки нержавеющей стали для днища зависит от агрессивности рабочей среды, требований к свариваемости и бюджета проекта. Ниже – марки, которые встречаются в практике поставок чаще всего.
| Марка | Нормативный документ | Рабочая температура | Применение |
|---|---|---|---|
| 12Х18Н10Т | ГОСТ 5632-2014 | ориентировочно, уточняйте у менеджера | Общепромышленные сосуды, химическое и пищевое оборудование, резервуары |
| 08Х18Н10Т | ГОСТ 5632-2014 | ориентировочно, уточняйте у менеджера | Аппараты с более жёсткими требованиями к свариваемости и пониженным содержанием углерода |
| 10Х17Н13М2Т | ГОСТ 5632-2014 | ориентировочно, уточняйте у менеджера | Агрессивные хлоридсодержащие среды, пищевая и фармацевтическая промышленность |
| 08Х17Н13М2Т | ГОСТ 5632-2014 | ориентировочно, уточняйте у менеджера | Химическая аппаратура, контакт с кислотами и растворами солей |
Точные значения предельных рабочих температур и допустимых сред для каждой марки зависят от конкретной среды, давления и режима эксплуатации сосуда – эти параметры определяет проектная организация с учётом требований к конкретному аппарату. Смотрите также листовой прокат для заготовок днищ в разделе лист нержавеющий и сопутствующий сортовой прокат в разделе нержавеющий металлопрокат.
5. Типоразмеры и сортамент
Типоразмерный ряд эллиптических днищ по ГОСТ 6533-78 охватывает диаметры от небольших лабораторных и бытовых ёмкостей до крупногабаритных сосудов химического и нефтегазового производства, с толщиной стенки, подбираемой под расчётное давление и марку стали. Точный ряд условных диаметров, градация толщины стенки и допуски приведены в самом стандарте – при подборе конкретной позиции эти значения необходимо сверять с таблицами ГОСТ 6533-78 или уточнять у менеджера, поскольку они зависят от исполнения и завода-изготовителя.
| Параметр | Что определяет ГОСТ 6533-78 |
|---|---|
| Условный диаметр Dy | Внутренний диаметр цилиндрической части, сопрягаемой с обечайкой |
| Высота эллиптической части H | Стандартное соотношение полуосей эллипсоида (большая полуось равна радиусу днища, малая – четверти диаметра) |
| Высота цилиндрического борта h | Прямой участок под кромкой днища для стыковки с обечайкой под сварку |
| Толщина стенки s | Подбирается расчётом на прочность под рабочее давление и назначается заказчиком при оформлении заявки |
| Предельные отклонения | Допуски по диаметру, высоте и толщине для готового изделия |
Приведённая таблица описывает структуру нормируемых параметров, а не конкретный числовой ряд. Итоговые размеры, масса и допуски для нужного типоразмера и марки стали предоставляются по запросу – актуальный сортамент уточняйте у менеджера УРТК или запрашивайте таблицу конкретного изготовителя.
6. Применение в отраслях
Эллиптические нержавеющие днища применяются как торцевые элементы сосудов и аппаратов практически во всех отраслях, где технологический процесс требует герметичной ёмкости под давлением или вакуумом с контактом рабочей среды с коррозионно-стойким материалом.
Нефтегазовая отрасль
Сепараторы, ёмкости хранения, реакторные аппараты установок подготовки и переработки углеводородного сырья.
Энергетика
Теплообменное оборудование, деаэраторы, баки-аккумуляторы и вспомогательные сосуды тепловых станций.
Машиностроение
Корпуса промышленных ёмкостей, ресиверы, узлы технологического оборудования собственного производства.
Химическая промышленность
Реакторы, кристаллизаторы, ёмкости для хранения и транспортировки агрессивных жидкостей и растворов.
Строительство и коммунальная сфера
Резервуары для воды и стоков, накопительные баки систем водоснабжения и водоподготовки.
Пищевая и фармацевтическая отрасль
Ёмкости и варочные котлы с полированной внутренней поверхностью, отвечающей санитарным требованиям к оборудованию.
7. Как выбрать днище эллиптическое нержавеющее под задачу
Подбор днища выполняется последовательно – от условий эксплуатации сосуда к конкретному типоразмеру и марке стали.
Шаг 1. Рабочее давление
Расчётное давление в сосуде – исходная величина для определения толщины стенки днища. Чем выше давление, тем больше требуемая толщина при том же диаметре. Расчёт на прочность выполняется проектной организацией с учётом диаметра, марки стали и коэффициента запаса прочности сварного шва.
Шаг 2. Температура и агрессивность среды
От температуры эксплуатации и химического состава рабочей среды зависит выбор марки стали: для агрессивных сред с хлоридами предпочтительны молибденсодержащие марки, для нейтральных сред достаточно базовой аустенитной стали типа 12Х18Н10Т.
Шаг 3. Требования к точности и поверхности
Для пищевого, фармацевтического и биотехнологического оборудования дополнительно указывается класс шероховатости внутренней поверхности и отсутствие внутренних сварных наплывов на заготовке. Для общепромышленных сосудов таких требований обычно нет.
Шаг 4. Типоразмер и партия
По результатам расчёта подбирается условный диаметр и толщина стенки по действующему сортаменту, определяется количество днищ на проект и способ поставки – со склада или под заказ отдельной партией.
Если расчётные параметры или марку стали сложно определить самостоятельно – не уверены, какое исполнение подойдёт под конкретный проект, свяжитесь с менеджером УРТК: помогут сопоставить требования проекта с доступным сортаментом и подобрать позицию под задачу.
8. Расчёт веса и количества
Для предварительной оценки массы заготовки под штамповку днища используется объём диска соответствующего диаметра и толщины, умноженный на плотность стали.
где D – диаметр заготовки в метрах, s – толщина листа в метрах, ρ – плотность нержавеющей стали (ориентировочно 7900 кг/м³ для аустенитных марок).
Пример расчёта. Для заготовки диаметром 1,2 м и толщиной листа 8 мм (0,008 м):
V = 0,7854 × 1,2² × 0,008 = 0,7854 × 1,44 × 0,008 ≈ 0,00905 м³
m = 0,00905 × 7900 ≈ 71,5 кг
Это масса плоской заготовки-диска до штамповки. Готовое днище после отбортовки и обрезки технологического припуска по контуру весит несколько меньше – точное значение приводится в таблицах изготовителя для конкретного типоразмера.
При заказе листовой заготовки под днище закладывайте технологический запас 3-5% на обрезь по контуру и возможную некондицию кромок листа. Это снижает риск нехватки материала на партию при раскрое.
Часто задаваемые вопросы
Чем эллиптическое днище отличается от сферического?
Эллиптическое днище имеет форму полуэллипсоида с цилиндрическим бортом, что снижает концентрацию напряжений в переходной зоне к обечайке. Сферическое (сегментное) днище представляет собой часть сферы и чаще применяется на крупногабаритных сосудах, где эллиптическая штамповка технологически сложнее.
Какая марка нержавеющей стали используется чаще всего?
Наиболее массово применяется аустенитная сталь 12Х18Н10Т по ГОСТ 5632-2014 – она сочетает коррозионную стойкость, свариваемость и умеренную стоимость. Для агрессивных сред с хлоридами и в пищевом производстве чаще берут молибденсодержащую сталь 10Х17Н13М2Т.
Можно ли заказать полированное днище для пищевого производства?
Да, для пищевой и фармацевтической отрасли днища изготавливают с полированной внутренней поверхностью и минимальной шероховатостью, без острых кромок и внутренних сварных наплывов. Такое исполнение оговаривается отдельно при заказе.
Как рассчитать массу днища для проекта?
Ориентировочно массу заготовки под штамповку можно оценить через объём диска: V = π/4 × D² × s, умноженный на плотность стали (ориентировочно 7900 кг/м³ для аустенитных марок). Точную массу готового днища после отбортовки уточняйте у менеджера или по таблицам изготовителя.
Есть ли днища в наличии на складе или все изготавливаются под заказ?
Часть ходовых типоразмеров и марок может быть в наличии на складе, часть изготавливается под заказ по чертежам проекта. Наличие конкретной позиции уточняйте у менеджера перед оформлением заявки.
Можно ли заказать нестандартный диаметр под чертёж?
Да, при наличии проектной документации возможно изготовление днища под индивидуальный диаметр, толщину стенки и марку стали, отличные от типового ряда. Такие позиции согласовываются отдельно по срокам и объёму партии.
Глоссарий
