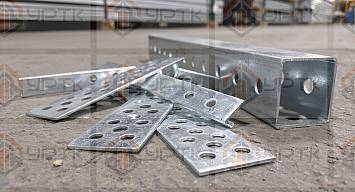

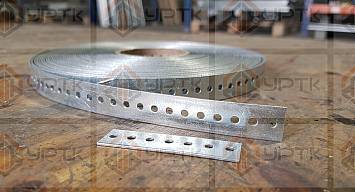

Уголок крепёжный и его родня – это штампованные элементы из оцинкованной листовой стали, сплошь пробитые отверстиями, которыми собирают узлы деревянных конструкций. Он заменяет врубку: соединение выполняется накладкой снаружи, без выборки гнёзд и подгонки по месту, поэтому сечение деревянного элемента не ослабляется там, где действует наибольшее усилие. Самая ходовая позиция группы – крепёжный уголок: его спрашивают чаще, чем весь остальной перфорированный крепёж вместе взятый, и именно с него обычно начинают комплектацию узла.
Работает такое соединение по схеме нагельного типа. Каждый гвоздь или саморез в отверстии воспринимает срез, и несущая способность узла складывается из работы всех поставленных стержней. Отсюда главное монтажное правило раздела: отверстия заполняют полностью. Половина забитых гвоздей означает половину расчётной несущей способности при внешне неизменном узле.
Продуктового ГОСТа на сами перфорированные соединительные элементы в России нет. Мы проверили это по реестру Росстандарта: документа на группу не зарегистрировано, изделия выпускают по техническим условиям изготовителя. Нормируется не пластина, а узел и материал, и вот применимая рамка.
| Документ | Наименование | Что закрывает |
|---|---|---|
| ГОСТ 14918-2020 | Прокат листовой горячеоцинкованный. Технические условия | материал изделия |
| СП 64.13330.2017 | Деревянные конструкции | расчёт и проектирование узлов |
| СП 299.1325800.2017 | Конструкции деревянные с узлами на винтах | узлы на винтах |
| ГОСТ Р 56711-2015 | Соединения нагельного типа для деревянных конструкций | технические требования к соединению |
| ГОСТ Р 57182-2016 | Момент пластической деформации крепежей нагельного типа | метод испытания |
| ГОСТ Р 57183-2016 | Прочность на смятие и коэффициент жёсткости основания | метод испытания |
| ГОСТ 4028-63, ГОСТ 283-75 | Гвозди строительные и проволочные | крепёж в отверстия |
| ГОСТ Р 59571-2021 | Винты самонарезающие. Общие технические условия | крепёж в отверстия |
Обратите внимание на материал: горячеоцинкованный прокат нормирует действующий ГОСТ 14918-2020, тогда как ГОСТ Р 52246-2016 на тот же прокат отменён, хотя в спецификациях он встречается до сих пор.
| Обозначение | Изделие | Узел |
|---|---|---|

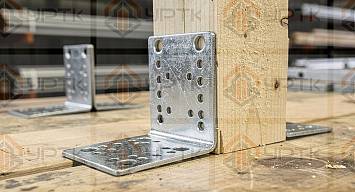

| KU | Уголок крепёжный | стойки, балки, лаги, прогоны |
| KUR | Уголок равносторонний | типовые узлы каркаса, полки одинаковы |
| KUU | Уголок усиленный | несущие узлы, ребро жёсткости по сгибу |
| KUL | Уголок анкерный | крепление стоек и колонн к бетону |
| KUAS | Уголок асимметричный | детали разного сечения, стеснённый узел |
| KUZ | Уголок Z-образный | элементы в разнесённых плоскостях |
| KUS | Уголок под 135 градусов | подкосы, накосные стропила, ендовы |
| DB | Держатель балки | примыкание торца балки сбоку |
| OB | Опора балки | консольные и примыкающие узлы |

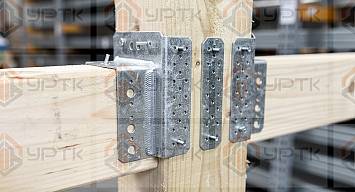

| OBR-Z | Опора бруса закрытая | жёсткое опирание, посадка по сечению |
| OBR-R | Опора бруса раскрытая | монтаж в готовую конструкцию, ремонт |

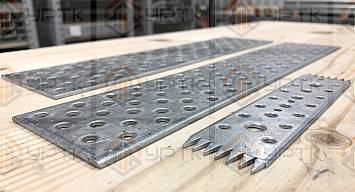

| KP | Пластина крепёжная | стык деталей в одной плоскости |
| PS | Пластина соединительная | наращивание элементов по длине |
| PSE | Пластина гвоздевая | узлы с большим числом крепёжных точек |
| ARH | Анкер регулировочный по высоте | опора стойки с регулировкой |
Первое – заполнение отверстий. Число крепёжных элементов задаёт расчёт, а не глазомер, и уменьшать его произвольно нельзя. Второе – минимальные расстояния: гвоздь нельзя ставить вплотную к торцу и к кромке доски, иначе древесина сколется вдоль волокна раньше, чем крепёж выйдет на свою несущую способность. Величины принимают по СП 64.13330.2017 в зависимости от диаметра стержня и направления волокон.
Третье – тип крепежа. В узлах со знакопеременной нагрузкой и с отрывом применяют ершёные или винтовые гвозди: гладкий стержень выходит из древесины вдоль оси. Четвёртое – изделия нельзя догибать по месту. Металл уже прошёл штамповку, цинк нанесён до неё, и повторный перегиб по линии отверстий даёт трещины по перемычкам и вскрывает покрытие.
Отгружаем со склада в Екатеринбурге с доставкой в любой регион России. К каждой партии передаём сертификат качества с указанием материала и вида покрытия.
