Те же позиции, собранные по признакам: одна страница на значение, с ценой.
Раздел собран по трём осям сразу: по форме изделия, по размеру резьбы и по готовым типоразмерам с длиной. Ниже короткая карта, чтобы попасть в нужную ветку с первого раза.
| Раздел | Когда нужен |
|---|---|

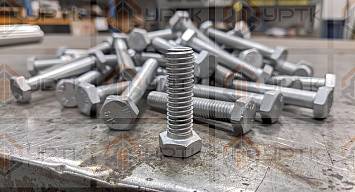

| С шестигранной головкой | основной монтаж, ГОСТ 7798-70, 7805-70, 7796-70, DIN 933 |
| Высокопрочные и по классу прочности | классы 8.8 и 10.9, болтокомплекты системы HR |
| Оцинкованные | влажные помещения и улица, гальваника и горячий цинк |
| Нержавеющие А2 и А4 | пищевые линии, фасады, бассейны, морская вода |
| Мебельные | древесина и плита, головка остаётся на виду |
| С фланцем | сборка без отдельной шайбы, тонкий лист, вибрация |
| Лемешные и с потайной головкой | рабочие органы почвообрабатывающих машин, футеровка |
| Рым-болты | подъём и такелаж, нагрузка нормируется по стандарту |
| Специального назначения | гусеничная техника, ковшовые элеваторы |
Если диаметр известен, начинайте с раздела болты по размеру резьбы: там собраны все исполнения одного диаметра плюс шаг, размер под ключ, высота головки и таблица массы тысячи штук. Когда известна и длина, быстрее через готовые типоразмеры, где сразу указана длина резьбовой части и остаток гладкого стержня.
Размер под ключ не выводится из диаметра. У М10 это 16 мм по основной таблице ГОСТ 7798-70 и 17 мм по DIN 933, у болта с уменьшенной головкой 14 мм, у болта с фланцем 15 мм, у высокопрочного комплекта системы HR – 22 мм для М12 и 41 мм для М24 против 18 и 36 у обычного. Ключ указывают в заявке отдельной строкой.
Длина резьбы не растёт вместе с длиной болта. У М10 она равна 26 мм и при пятидесяти, и при ста миллиметрах. Пакет толще разницы между длиной и резьбой такой болт не стянет: гайка упрётся в гладкую часть.
Класс прочности определяет несущую способность вдвое. Для М12 разрушающая нагрузка составляет 43 800 Н при классе 5.8 и 87 700 Н при 10.9 при одинаковой геометрии. Класс выбит на торце головки, и это единственный способ проверить партию при приёмке.
Пришлите спецификацию или просто перечислите диаметр, длину, класс прочности и покрытие – рассчитаем позиции и подберём ответные гайки и шайбы.
