Что такое фитинги и где они применяются
Фитинги – это соединительные детали трубопроводов, предназначенные для изменения направления потока, разветвления, перехода на другой диаметр или глухого заглушения линии. Без них невозможно собрать ни одну промышленную или коммунальную трубопроводную систему. УРТК предлагает фитинги под заказ: уточняйте наличие конкретных позиций у менеджеров.
Основные виды фитингов
Конструктивно фитинги делятся на несколько групп в зависимости от функции в трубопроводе:
| Тип фитинга |
Назначение |
Типичное соединение |
| Угольник (отвод) |
Изменение направления потока на 45° или 90° |
Резьбовое, сварное, фланцевое |
| Тройник |
Разветвление потока на два направления |
Резьбовое, сварное |

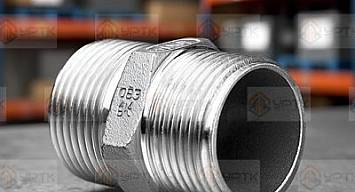

| Муфта |
Прямое соединение двух труб одного диаметра |
Резьбовое, компрессионное |
| Переход (редуктор) |
Переход с одного диаметра на другой |
Сварное, резьбовое |
| Заглушка |
Глухое закрытие конца трубы или ответвления |
Резьбовое, сварное |
| Крестовина |
Разветвление на три направления в одной плоскости |
Резьбовое, сварное |
Типы соединений: резьбовые, сварные, фланцевые
Способ соединения фитинга с трубой определяет область применения и условия монтажа:
- Резьбовые фитинги – используются в системах с рабочим давлением и температурой, допускающими резьбовое соединение; удобны для быстрого монтажа и технического обслуживания.
- Сварные фитинги (под приварку) – применяются в магистральных и промышленных трубопроводах высокого давления; обеспечивают герметичное неразъёмное соединение.
- Фланцевые фитинги – используются там, где требуется периодическая разборка узла; характерны для насосного и теплообменного оборудования.
- Компрессионные (обжимные) фитинги – применяются в системах водо- и газоснабжения без сварки и резьбонарезания.
Материалы изготовления
Фитинги выпускаются из различных материалов в зависимости от рабочей среды, давления и температуры:
- Углеродистая сталь – наиболее распространённый вариант для водо- и теплоснабжения, нефте- и газопроводов, пневматических систем.
- Нержавеющая сталь – применяется в пищевой, химической, фармацевтической промышленности, а также в системах с агрессивными средами и повышенными санитарными требованиями.
- Легированная сталь – используется в трубопроводах, работающих при высоких температурах и давлениях: энергетика, нефтехимия, котельное оборудование.
- Чугун – применяется в коммунальной инфраструктуре, дренажных и канализационных системах.
- Полимеры (ПП, ПЭ, ПВХ) – для систем холодного и горячего водоснабжения, химически агрессивных сред с невысоким давлением.
Применение в отраслях
- Нефтяная и газовая промышленность – промысловые трубопроводы, обвязка скважин и резервуаров.
- Теплоснабжение и ЖКХ – тепловые пункты, системы отопления, горячего и холодного водоснабжения.
- Химия и нефтехимия – транспортировка агрессивных и токсичных сред под давлением.
- Машиностроение и металлургия – гидравлические и пневматические системы оборудования.
- Пищевая промышленность – санитарные трубопроводы для жидких пищевых продуктов и CIP-мойки.
- Энергетика – паровые и конденсатные линии, котельные трубопроводы.
Как выбрать фитинг под задачу
При выборе фитинга необходимо учитывать несколько ключевых параметров:
- Диаметр и резьба – должны точно совпадать с диаметром трубы или ответного соединения; следует различать условный проход (DN) и наружный диаметр.
- Рабочее давление и температура – определяют допустимый тип соединения и марку стали; для высоких параметров используют сварные варианты из легированных марок.
- Рабочая среда – агрессивные жидкости и газы требуют нержавеющего или полимерного исполнения; вода и пар в стандартных условиях допускают углеродистую сталь.
- Возможность разборки – если узел требует периодического обслуживания, предпочтительны резьбовые или фланцевые соединения.
Если технические параметры известны, специалисты УРТК помогут подобрать подходящую позицию и рассчитают комплект под спецификацию.
