Содержание
1. Что такое труба алюминиевая и чем отличается от аналогов

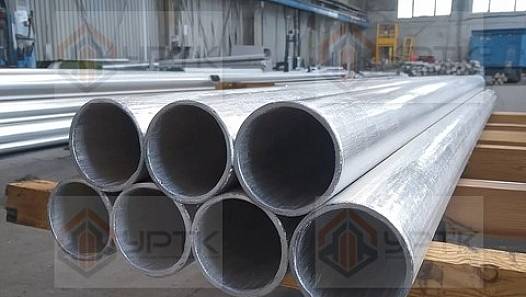

Определение. Труба алюминиевая – трубный прокат круглого или профильного сечения, изготовленный из технического алюминия или деформируемых алюминиевых сплавов методом прессования либо последующего холодного волочения. Изделие сочетает малую массу, естественную коррозионную стойкость и умеренную механическую прочность, что определяет его применение там, где важен вес конструкции и стойкость к атмосферной или химической коррозии.
Алюминиевый трубный прокат начал массово применяться в промышленности с середины XX века вместе с развитием авиастроения и судостроения, где снижение массы конструкции напрямую влияло на эксплуатационные характеристики. Со временем сортамент расширился, и сегодня труба алюминиевая используется не только в авиации, но и в строительстве, машиностроении, вентиляционных системах и приборостроении.
По сравнению со стальной трубой алюминиевая заметно легче при сопоставимых габаритах, не требует антикоррозионного покрытия во многих средах благодаря естественной оксидной плёнке, но уступает по прочности и стоимости за килограмм. При выборе между материалами учитывают не только вес конструкции, но и требования к свариваемости, температурному диапазону и агрессивности среды.
Сравнение с ближайшими аналогами
Труба стальная
Выше прочность и жёсткость, ниже стоимость проката, но требует защиты от коррозии и заметно тяжелее. Применяется там, где вес конструкции некритичен, а нагрузки высокие.
Труба медная
Выше теплопроводность и электропроводность, лучше паяется, но существенно дороже алюминия и тяжелее. Основная область – теплообменники, хладагенты, электротехника.
Труба нержавеющая
Выше стойкость к агрессивным средам и высоким температурам, выше прочность, но значительно дороже и тяжелее алюминиевого аналога.
Труба ПНД
Не подвержена электрохимической коррозии, дешевле, но ограничена по рабочей температуре и механической нагрузке, не годится для силовых конструкций.
Если после сравнения материал выбран в пользу стали, обзор сортамента и марок можно посмотреть в разделе труба стальная, а профильные решения – в каталоге труба профильная.
2. Нормативная база
Производство и поставка трубного алюминиевого проката регламентируются группой документов, которые определяют марочный состав сплавов, методы изготовления и общие технические требования к изделиям.
ГОСТ 4784-2019
«Алюминий и сплавы алюминиевые деформируемые. Марки» – базовый документ, устанавливающий обозначения и химический состав марок алюминия и алюминиевых сплавов, применяемых для всех видов деформируемого проката, включая трубы.
ГОСТ 18475
Устанавливает технические требования к трубам холоднодеформированным (тянутым) из алюминия и алюминиевых сплавов – точность геометрии, качество поверхности, состояние материала.
ГОСТ 18482
Регламентирует трубы прессованные из алюминия и алюминиевых сплавов, включая толстостенные и профильные изделия, полученные прямым прессованием заготовки.
ТУ производителя
Для нестандартных диаметров, специальных сплавов или партий под конкретный проект производители выпускают трубу по собственным техническим условиям – состав и характеристики уточняйте по сертификату конкретной партии.
Точные пункты стандартов, классы точности и допуски по конкретной марке и типоразмеру уточняйте у менеджера при оформлении заказа – сортаментные таблицы стандартов содержат десятки строк, и для конкретного проекта важно свериться с действующей редакцией документа и сертификатом на партию.
3. Виды и классификация
Труба алюминиевая классифицируется по нескольким независимым признакам: способу изготовления, форме сечения и состоянию материала после термической обработки.
По способу изготовления
| Тип | Особенности производства | Где применяется |
|---|---|---|
| Прессованная | Заготовка продавливается через матрицу, позволяет получать толстостенные трубы и сложные профили большого диаметра | Конструкционные элементы, толстостенные трубопроводы, крупногабаритные детали |
| Холоднодеформированная (тянутая) | После прессования проходит холодное волочение через фильеру, что уточняет размеры и улучшает поверхность | Точные тонкостенные трубы, приборостроение, теплообменное оборудование |
По форме сечения
Круглая труба
Наиболее распространённая форма, применяется в трубопроводах, ограждениях, мачтах и рамных конструкциях. Смотрите раздел труба алюминиевая по диаметру.
Профильная труба
Прямоугольное или квадратное сечение для каркасов, стеллажей и лёгких металлоконструкций – раздел труба профильная алюминиевая.
По состоянию материала
Алюминиевые полуфабрикаты поставляются в разных состояниях материала, которые обозначаются буквенным индексом после марки: без обозначения или «М» – мягкое (отожжённое) состояние с повышенной пластичностью, «Н» – нагартованное после холодной деформации без термообработки, «Т» и «Т1» – закалённое и состаренное состояние (естественное или искусственное старение), при котором сплав получает повышенную прочность. Выбор состояния влияет на прочность, пластичность и способность к последующей гибке или сварке трубы – конкретное состояние для партии указывается в сопроводительной документации.
4. Марки и материалы
Наиболее ходовая марка. Для труб общего конструкционного назначения наиболее востребован сплав АД31 в состоянии Т1 (закалка и искусственное старение) – сочетает умеренную прочность, хорошую свариваемость и коррозионную стойкость, что делает его универсальным выбором для строительных, декоративных и лёгких силовых конструкций.
| Марка | Группа сплава | Ключевые свойства | Типовое применение |
|---|---|---|---|
| АД0, АД1 | Технический алюминий | Высокая коррозионная стойкость, низкая прочность, хорошая пластичность | Химическое оборудование, декоративные и облицовочные конструкции |
| АД31 (Т1) | Алюминий-магний-кремний | Средняя прочность, хорошая свариваемость и обрабатываемость | Строительные конструкции, ограждения, рамы, вентиляционные системы |
| АМг2 | Алюминий-магний | Повышенная коррозионная стойкость, в том числе в морской воде | Судовые трубопроводы, ёмкости, химическая аппаратура |
| АМг5, АМг6 | Алюминий-магний повышенного легирования | Более высокая прочность при сохранении свариваемости | Сварные конструкции, цистерны, транспортное машиностроение |
| Д16Т | Дюралюминий (алюминий-медь) | Высокая прочность после закалки и старения, ограниченная свариваемость | Авиационные и машиностроительные конструкции с высокой нагрузкой |
Полный марочный состав и химический состав сплавов приведён в ГОСТ 4784-2019. Отдельные марки в виде трубного проката представлены в каталоге по позициям труба АМг5, труба АМг6, труба АД31Т1 и труба дюралевая.
5. Типоразмеры и сортамент
Сортамент трубы алюминиевой охватывает диапазон от тонкостенных изделий небольшого диаметра, применяемых в приборостроении, до толстостенных прессованных труб для силовых конструкций. Основные группы сортамента:
- Тонкостенные трубы малого и среднего диаметра – толщина стенки от 0,5 до 2 мм, применяются в теплообменниках и лёгких каркасах
- Среднестенные трубы – толщина стенки 1,5-5 мм, используются в строительных и декоративных конструкциях
- Толстостенные прессованные трубы – толщина стенки от 5 мм и выше, применяются в силовых элементах и крупногабаритных деталях
Точный сортаментный ряд по диаметрам, толщинам стенки и допускам регламентируется ГОСТ 18475 (холоднодеформированные трубы) и ГОСТ 18482 (прессованные трубы) – конкретные размерные строки, допуски и наличие на складе уточняйте у менеджера, так как сортаментные таблицы стандартов насчитывают десятки позиций и не все из них присутствуют в постоянном наличии.
Ниже приведён расчётный пример по нескольким типовым сочетаниям наружного диаметра и толщины стенки – значения массы получены по формуле из раздела «Расчёт веса» для условной плотности алюминиевого сплава 2700 кг/м3 и носят ориентировочный характер.
| Наружный диаметр, мм | Толщина стенки, мм | Внутренний диаметр, мм | Расчётная масса 1 п.м., кг |
|---|---|---|---|
| 25 | 2,0 | 21 | 0,39 |
| 32 | 3,0 | 26 | 0,74 |
| 40 | 2,0 | 36 | 0,64 |
| 60 | 3,0 | 54 | 1,45 |
| 100 | 5,0 | 90 | 4,03 |
Актуальные диаметры представлены в разделах каталога труба алюминиевая по диаметру и труба алюминиевая по марке. Для профильного сечения смотрите позиции в разделе труба профильная алюминиевая.
6. Применение в отраслях
Малая масса, естественная коррозионная стойкость и удовлетворительная механическая прочность определяют широкий спектр отраслей, где применяется труба алюминиевая.
Нефтегазовая отрасль
Вентиляционные и технологические трубопроводы низкого давления на объектах добычи и переработки, где важно снижение веса конструкции.
Энергетика
Теплообменное оборудование, элементы охладительных систем, шинопроводы и вспомогательные конструкции подстанций.
Машиностроение
Рамные конструкции, элементы транспортных средств, детали, где снижение массы напрямую влияет на энергоэффективность изделия.
Строительство
Ограждающие конструкции, перила, каркасы витражных систем, элементы фасадов и вентилируемых фасадных систем.
Химическая промышленность
Трубопроводы для сред, где сталь подвержена коррозии, а алюминий сохраняет стойкость благодаря оксидной плёнке.
ЖКХ и вентиляция
Воздуховоды и элементы систем вентиляции, где важны малый вес монтируемых конструкций и отсутствие коррозии от конденсата.
Для вентиляционных систем помимо круглых труб часто используются готовые воздуховоды – соответствующий раздел каталога воздуховод алюминиевый.
7. Как выбрать трубу алюминиевую под задачу
Подбор трубы алюминиевой под конкретную задачу выполняется последовательно, начиная с эксплуатационных нагрузок и заканчивая точным типоразмером.
Шаг 1. Определите рабочее давление и механическую нагрузку
Для трубопроводов оцените рабочее и испытательное давление среды, для конструкционных элементов – расчётную нагрузку на изгиб и сжатие. От этого зависит выбор марки сплава и требуемая толщина стенки.
Шаг 2. Уточните температуру и агрессивность среды
Для агрессивных химических сред и контакта с морской водой предпочтительны сплавы группы АМг, для конструкций с высокой механической нагрузкой – дюралюминий. Точные температурные диапазоны эксплуатации для конкретного сплава уточняйте у менеджера, так как они зависят от режима работы и не нормируются одним общим значением.
Шаг 3. Определите требования к точности и качеству поверхности
Для приборостроения и теплообменного оборудования, где важны точная геометрия и гладкая поверхность, выбирают холоднодеформированную (тянутую) трубу. Для силовых и крупногабаритных конструкций достаточно прессованного проката.
Шаг 4. Подберите типоразмер и партию
После выбора марки и типа изготовления уточните точный наружный диаметр, толщину стенки, длину мерных отрезков и объём партии – эти параметры влияют на сроки отгрузки со склада или под заказ.
Если расчёт нагрузки или подбор марки вызывает сомнения – не тратьте время на предположения, а свяжитесь с менеджером УРТК: специалисты помогут сопоставить требования проекта с фактическим сортаментом и наличием на складе.
8. Расчёт веса и количества
Расчёт массы трубы алюминиевой необходим для планирования логистики, расчёта стоимости партии и проверки соответствия проектной нагрузке.
где m – масса 1 погонного метра, кг/м;
D – наружный диаметр, мм;
s – толщина стенки, мм;
коэффициент 0,00848 получен из плотности алюминия и его сплавов около 2700 кг/м3 (π × ρ × 10⁻⁶)
Пример расчёта. Требуется труба 60×3 мм длиной 6 м, партия 50 штук. Масса 1 метра: 0,00848 × (60 - 3) × 3 = 0,00848 × 57 × 3 ≈ 1,45 кг/м. Масса одной трубы длиной 6 м: 1,45 × 6 = 8,7 кг. Масса партии из 50 штук: 8,7 × 50 = 435 кг.
При заказе трубы под резку в размер закладывайте запас 3-5% на технологическую обрезь и подгонку длины. Для партии 435 кг запас 5% составит около 22 кг, итоговый заказ – порядка 457 кг. Точную плотность для конкретной марки (у сплавов группы АМг она немного отличается от усреднённого значения 2700 кг/м3) уточняйте у менеджера при формировании заказа.
Формула справедлива для расчёта по номинальным размерам сортамента; фактическая масса партии может отличаться в пределах допусков стандарта на толщину стенки и диаметр – итоговый вес отгрузки указывается в сопроводительных документах на партию.
Часто задаваемые вопросы
Чем труба алюминиевая отличается от стальной трубы того же диаметра?
При одинаковом наружном диаметре и толщине стенки алюминиевая труба легче стальной примерно в 2,9 раза за счёт разницы плотности материалов (около 2700 кг/м3 у алюминия против 7850 кг/м3 у стали). Прочностные характеристики ниже, поэтому под равную нагрузку часто требуется увеличенная толщина стенки или профиль сечения.
Можно ли сваривать алюминиевые трубы обычным электродом?
Нет, стандартные электроды для стали не подходят. Алюминий и его сплавы сваривают аргонодуговой сваркой неплавящимся вольфрамовым электродом (TIG) или полуавтоматом плавящимся алюминиевым электродом (MIG) в среде инертного газа. Марки серии АМг и АД31 свариваются хорошо, дюралюминий Д16Т сваривается ограниченно.
Какая марка алюминия подходит для контакта с водой и пищевыми продуктами?
Для контакта с водой и пищевыми средами обычно рассматривают технический алюминий АД0 и АД1, а также сплав АМг2 благодаря высокой коррозионной стойкости и минимальному содержанию легирующих элементов. Конкретное назначение и допуск к контакту с продуктами уточняйте у менеджера и в сопроводительной документации на партию.
В чём разница между прессованной и холоднодеформированной трубой?
Прессованная труба формуется продавливанием заготовки через матрицу, что позволяет получать сложные профили и толстостенные изделия. Холоднодеформированная (тянутая) труба производится волочением через фильеру после предварительной прессовки, что даёт более точные размеры, тонкую стенку и лучшее качество поверхности.
Какой срок службы у алюминиевой трубы?
Срок службы зависит от марки сплава, условий эксплуатации, агрессивности среды и наличия защитных покрытий, поэтому в общем виде не нормируется. Ориентировочно алюминиевые трубы служат десятилетиями при правильном подборе марки под конкретную среду, но точный расчёт ресурса делают под задачу – уточняйте у менеджера.
Можно ли резать алюминиевую трубу болгаркой?
Технически возможно отрезным диском по алюминию или металлу, но предпочтительнее ленточная пила или дисковая пила с мелким зубом без масла – алюминий склонен налипать на абразив и перегреваться. Для чистого реза без заусенцев на производстве применяют труборезы и торцовку на станке.
Глоссарий
Купить трубу алюминиевую в УРТК
УРТК – металлоторговая компания из Екатеринбурга, поставляет трубу алюминиевую и другой цветной металлопрокат по всей России. В наличии или под заказ представлены круглые и профильные трубы марок АД0, АД31, АМг2, АМг5, АМг6 и Д16Т, доступна резка в размер по чертежам заказчика.
- Марки: АД0, АД1, АД31, АМц, АМг2, АМг3, АМг5, АМг6, Д16Т
- Диаметры: от малых сечений для приборостроения до крупногабаритных прессованных труб
- Резка в размер по вашим чертежам
- Сертификаты качества на каждую партию
