1. Что такое шина алюминиевая и чем отличается от аналогов

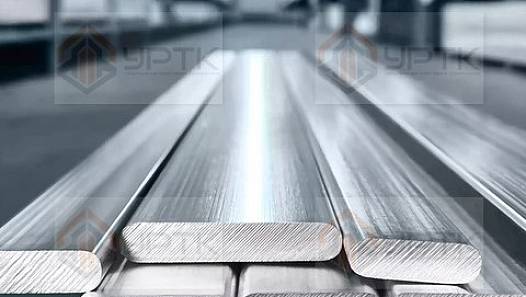

Определение. Шина алюминиевая – токопроводящий элемент прямоугольного, реже коробчатого или фигурного сечения, изготовленный методом прессования или прокатки из технического алюминия либо алюминиевого сплава и предназначенный для передачи электрического тока в распределительных устройствах, шкафах управления и силовых щитах.
Шина выполняет роль жёсткой токоведущей части там, где гибкий кабель или провод технологически неудобен: в сборках распределительных устройств, в цепях заземления, в системах уравнивания потенциалов и в силовой коммутации на подстанциях. В отличие от кабеля, шина не имеет изоляционной оболочки по умолчанию, работает на открытом воздухе или в воздушном зазоре шкафа и крепится на опорных изоляторах либо шинодержателях.
Исторически шины в электроустановках делали преимущественно из меди из-за её более высокой электропроводности. По мере роста цен на медь и совершенствования технологии прессования алюминиевых профилей алюминиевая шина получила распространение в распределительных устройствах напряжением до 35 кВ и в силовых щитах промышленных предприятий, где выигрыш по массе конструкции и стоимости металла оказывается заметнее, чем проигрыш по сечению.
Чем шина отличается от смежных изделий
На практике шину нередко путают с полосой и прутком прямоугольного сечения. Формальных отличий в геометрии может не быть, но назначение и требования к материалу различаются: шина рассчитана на передачу тока и должна обеспечивать стабильный контакт в местах присоединения, тогда как обычная полоса стальная или алюминиевая полоса используется как конструкционный или крепёжный элемент без расчёта на токовую нагрузку.
Шина алюминиевая
Лёгкая, доступная по цене, требует увеличенного сечения относительно медной шины при той же нагрузке. Основной выбор для шкафов НКУ и РУ среднего класса напряжения.
Шина медная
Более высокая электропроводность и механическая прочность, выше цена и масса. Применяется там, где важна компактность сечения при больших токах.
Полоса алюминиевая
Конструкционный или заземляющий элемент, не рассчитывается как токоведущая шина силовой цепи, хотя может использоваться в цепях выравнивания потенциалов.
2. Нормативная база
Прямого единого государственного стандарта, который описывал бы сортамент именно алюминиевых электротехнических шин во всей линейке сечений, в действующей нормативной базе нет: производители ориентируются на собственные технические условия (ТУ), а химический состав и марки самого алюминия и его сплавов регламентируются общими стандартами на деформируемый алюминий.
ГОСТ 4784-2019
«Алюминий и сплавы алюминиевые деформируемые. Марки». Устанавливает обозначения и химический состав марок алюминия и алюминиевых сплавов, в том числе тех, что применяются для прессования шинных профилей.
ГОСТ 7566-2018
«Металлопродукция. Правила приемки, маркировка, упаковка, транспортирование и хранение». Общий стандарт, применяемый в том числе к партиям алюминиевого шинного профиля при отгрузке.
ГОСТ 434-78
«Проволока прямоугольного сечения и шины медные для электротехнических целей. Технические условия». Касается медных шин, но служит отраслевым ориентиром при сравнении геометрии и назначения сечений с алюминиевым аналогом.
Технические условия заводов
Конкретный сортамент сечений, допуски по геометрии и электрические параметры алюминиевых шин конкретного производителя регламентируются его ТУ – документ указывается в сертификате на партию.
При заказе партии имеет смысл запрашивать у поставщика сертификат качества с указанием марки сплава и нормативного документа, по которому изготовлен конкретный профиль – это особенно важно для проектов с требованиями к электродинамической стойкости и термическому исполнению шин.
3. Виды и классификация
Классификация алюминиевых шин строится по нескольким независимым признакам: форме сечения, состоянию материала (отожжённое или термоупрочнённое), наличию защитного покрытия и назначению в электроустановке.
| Признак | Варианты исполнения | Где применяется |
|---|---|---|
| Форма сечения | Прямоугольное (плоское), коробчатое (пустотелое), фигурное | Плоское – массовое применение в РУ и НКУ; коробчатое – шинопроводы большого тока |
| Состояние материала | Мягкое (отожжённое), твёрдое (нагартованное или термоупрочнённое Т1) | Мягкое – удобна гибка в монтаже; твёрдое – выше механическая стойкость при коротком замыкании |
| Покрытие | Без покрытия, окрашенная, с термоусадочной изоляцией | Без покрытия – закрытые сухие помещения; окрашенная или изолированная – маркировка фаз, повышенная влажность |
| Назначение | Силовая (токоведущая), заземляющая (шина PE/PEN) | Силовая – передача рабочего тока; заземляющая – выравнивание потенциалов и защитное заземление |
Плоское прямоугольное сечение остаётся основным исполнением для большинства задач: оно технологично в прессовании, удобно для сверления отверстий под болтовое соединение и позволяет набирать требуемое суммарное сечение пакетом из нескольких шин, поставленных параллельно через изоляционные прокладки.
Коробчатое и фигурное сечения используют реже – там, где при больших токах важно снизить поверхностный эффект (скин-эффект) и уменьшить массу конструкции при сохранении электродинамической жёсткости, например в мощных шинопроводах комплектных распределительных устройств.
4. Марки и материалы
Наиболее применяемая марка. Для электротехнических шин общего назначения чаще всего используют технический алюминий марки АД0 как материал с высокой электропроводностью и сплав АД31Т (АД31Т1) – термообработанный, с повышенной механической прочностью при сохранении приемлемой проводимости.
| Марка | Группа материала | Особенности | Типовое применение |
|---|---|---|---|
| АД0 | Технический алюминий | Высокая электропроводность, низкая механическая прочность, хорошая пластичность | Шины РУ и НКУ без высоких требований к электродинамической стойкости |
| АД31 | Сплав системы Al-Mg-Si | Среднее сочетание прочности и проводимости в естественном состоянии | Шинопроводы, профили для щитового оборудования |
| АД31Т (АД31Т1) | Сплав системы Al-Mg-Si, термообработанный | Повышенная механическая прочность после закалки и старения относительно АД31 | Шины РУ с требованиями к стойкости при токах короткого замыкания |
| А5, А7 | Алюминий повышенной чистоты | Повышенная электропроводность относительно технического алюминия АД0 | Ответственные токоведущие узлы с требованием к минимальным потерям |
Выбор между маркой с приоритетом на электропроводность и маркой с приоритетом на прочность определяется схемой распределительного устройства: если шина несёт значительную статическую нагрузку или должна выдерживать электродинамические усилия при коротком замыкании, предпочтение отдают термоупрочнённому сплаву АД31Т даже при небольшом снижении проводимости. Марочный состав и обозначения приведены в ГОСТ 4784-2019, где перечислены как технический алюминий, так и деформируемые сплавы.
Готовую продукцию по маркам можно подобрать в разделе шина алюминиевая по марке, в том числе отдельно представлена позиция шина АД31Т как наиболее востребованное термообработанное исполнение.
5. Типоразмеры и сортамент
Сортамент алюминиевых шин строится по двум параметрам сечения – ширине и толщине – и может дополняться пакетной сборкой из нескольких шин для увеличения суммарного сечения под большие токи. Ниже приведён ориентировочный ряд сечений, встречающийся в практике поставки, с массой погонного метра, рассчитанной по плотности алюминия 2,70 г/см³. Точный сортамент конкретного производителя и допуски по геометрии приведены в его технических условиях, перед заказом партии уточняйте доступные размеры у менеджера.
| Сечение, мм (ширина х толщина) | Площадь сечения, мм² | Масса 1 п.м, кг (расчётная) |
|---|---|---|
| 20 х 3 | 60 | 0,162 |
| 25 х 3 | 75 | 0,203 |
| 30 х 4 | 120 | 0,324 |
| 40 х 4 | 160 | 0,432 |
| 40 х 5 | 200 | 0,540 |
| 50 х 5 | 250 | 0,675 |
| 50 х 6 | 300 | 0,810 |
| 60 х 6 | 360 | 0,972 |
| 80 х 6 | 480 | 1,296 |
| 100 х 8 | 800 | 2,160 |
При подборе сечения под расчётный ток учитывают не только площадь, но и способ монтажа (на изоляторах с открытым доступом воздуха, в закрытом коробе), а также необходимость набора пакета из двух-трёх шин в случаях, когда одно стандартное сечение не обеспечивает нужной токовой нагрузки. Длительно допустимые токи для конкретного сечения и условий прокладки устанавливаются проектной документацией или справочными таблицами завода-изготовителя.
Для сравнения геометрии с другими видами цветного проката см. раздел лист алюминиевый – там действуют иные принципы подбора толщины, так как лист не рассчитывается на передачу тока.
6. Применение в отраслях
Алюминиевая шина применяется везде, где нужна жёсткая токоведущая часть с приемлемым соотношением массы, стоимости и электропроводности.
Энергетика
Сборные и соединительные шины распределительных устройств подстанций, шинопроводы трансформаторных подстанций и щитов собственных нужд.
Машиностроение
Силовые щиты и шкафы управления производственным оборудованием, токоведущие шины в кран-балках и мостовых кранах.
Строительство и ЖКХ
Вводно-распределительные устройства жилых и общественных зданий, шины заземления и уравнивания потенциалов в электрощитовых.
Нефтегаз
Системы заземления и молниезащиты на производственных площадках, щитовое оборудование насосных станций.
Химическая промышленность
Шины в агрессивных средах, где коррозионная стойкость алюминия выгоднее стали при умеренных требованиях к токовой нагрузке.
Промышленные предприятия
Комплектные трансформаторные подстанции (КТП), низковольтные комплектные устройства (НКУ), силовые распределительные щиты цехов.
Выбор между алюминиевой и медной шиной в конкретном проекте часто определяется не только электрическими параметрами, но и требованиями заказчика к массе конструкции шкафа – это особенно важно для передвижных и мобильных распределительных устройств.
7. Как выбрать шину алюминиевую под задачу
Шаг 1. Определите расчётный ток нагрузки
Сечение шины подбирается от длительно допустимого тока цепи, в которой она будет работать. Расчётный ток берут из проектной документации электроустановки или определяют по мощности присоединённой нагрузки с учётом коэффициента запаса.
Шаг 2. Учтите условия окружающей среды
Температура воздуха, способ прокладки (открытая на изоляторах или в закрытом коробе), наличие агрессивных паров и влажности влияют на допустимую токовую нагрузку и на необходимость дополнительного защитного покрытия шины.
Шаг 3. Оцените требования к механической стойкости
Если цепь подвержена токам короткого замыкания, шина должна выдерживать электродинамические усилия без деформации контактных соединений – здесь предпочтительны термоупрочнённые сплавы (АД31Т) вместо мягкого технического алюминия.
Шаг 4. Выберите типоразмер и способ сборки
После определения сечения и марки материала остаётся выбрать конкретный типоразмер из сортамента и решить, потребуется ли набор пакета из нескольких шин для достижения нужной суммарной площади сечения.
Если расчётные параметры цепи неочевидны или требуется подобрать сечение под нестандартную токовую нагрузку, не уверены в выборе марки или типоразмера – свяжитесь с менеджером УРТК для консультации и уточнения наличия конкретной позиции на складе.
8. Расчёт веса и количества
Масса погонного метра алюминиевой шины рассчитывается через площадь сечения и плотность материала. Для технического алюминия и большинства деформируемых алюминиевых сплавов плотность принимается на уровне 2,70 г/см³.
где m – масса 1 погонного метра, кг;
b – ширина сечения, мм;
h – толщина сечения, мм;
ρ – плотность алюминия, г/см³ (≈ 2,70)
Пример расчёта. Шина сечением 50 х 6 мм: площадь сечения = 50 х 6 = 300 мм². Масса 1 погонного метра = 300 х 2,70 / 1000 = 0,810 кг. Для партии длиной 120 м масса составит 0,810 х 120 = 97,2 кг.
При заказе партии на раскрой, подгонку по месту и формирование контактных площадок закладывайте дополнительный запас 3-5% к расчётной длине – это компенсирует отходы при резке и возможные повторные подгонки на монтаже.
Для перевода массы в количество погонных метров партии используется обратное соотношение: число метров = общая масса партии, кг / масса 1 п.м, кг. Эти расчёты удобно применять совместно с данными раздела алюминиевый прокат, где представлен более широкий ряд смежных профилей цветного металла.
Часто задаваемые вопросы
Чем алюминиевая шина отличается от медной по рабочим характеристикам?
Алюминиевая шина легче медной примерно в 3 раза при равном объёме, но при одинаковой токовой нагрузке её сечение приходится увеличивать, так как удельная электропроводность алюминия ниже меди. На практике это компенсируется меньшей массой и более низкой стоимостью металла, поэтому алюминиевые шины широко используют в распределительных устройствах, где важна масса конструкции и бюджет проекта.
Какая марка алюминия применяется для электротехнических шин чаще всего?
Наиболее распространены шины из технического алюминия марки АД0 и из термообработанного сплава АД31Т (АД31Т1). АД0 выбирают, когда в приоритете электропроводность, АД31Т – когда важна механическая прочность и устойчивость к деформации при токах короткого замыкания.
Нужно ли окрашивать или анодировать алюминиевую шину перед монтажом?
Решение принимается исходя из условий эксплуатации и требований проекта: в сухих закрытых распределительных устройствах шину часто оставляют без дополнительного покрытия, в агрессивных средах и для визуальной маркировки фаз применяют покраску или термоусадочную изоляцию. Конкретные требования к покрытию устанавливает проектная документация объекта.
Как рассчитать сечение шины под токовую нагрузку?
Сечение выбирают по длительно допустимому току с учётом температуры окружающей среды, способа прокладки (на изоляторах, в коробе, на воздухе) и коэффициента неравномерности распределения тока по сечению при переменном токе. Точные значения длительно допустимых токов для конкретного сечения и условий монтажа берутся из проектной документации или уточняются у технического специалиста поставщика.
Какой запас по длине закладывать при заказе алюминиевой шины?
На раскрой, гибку и подключение к контактным соединениям обычно закладывают дополнительный запас 3-5% от расчётной длины. Точный процент зависит от сложности монтажной схемы и количества изгибов шины.
Можно ли заказать шину нестандартного сечения под конкретный проект?
Нестандартные сечения и партии под заказ обсуждаются индивидуально, наличие на складе и сроки изготовления уточняйте у менеджера при оформлении заявки.
