Содержание
1. Что такое лента медная и чем отличается от аналогов

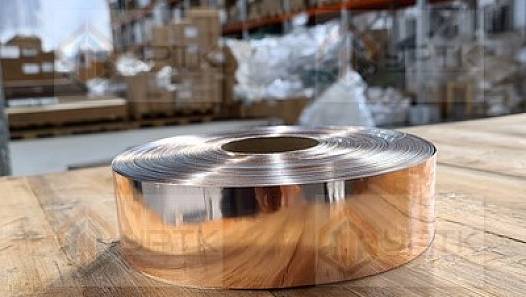

Определение. Лента медная – плоский холоднокатаный прокат из меди малой толщины, который поставляется в рулонах или мотках. Её изготавливают из марок меди по ГОСТ 859-2014, а общие технические условия на ленты, фольгу, листы и плиты из меди изложены в ГОСТ 1173-2006.
Медь относится к металлам, которые человек использует тысячелетиями. Тонкий плоский прокат в промышленных объёмах стал востребованным с развитием электротехники: токопроводящим элементам, экранам и теплообменным узлам понадобился материал с высокой электро- и теплопроводностью, который при этом легко формуется. Именно эта комбинация свойств определяет сегодняшний спрос на ленту.
К ключевым свойствам меди как материала относятся высокая электро- и теплопроводность, хорошая пластичность в отожжённом состоянии, стойкость к атмосферной коррозии и хорошая паяемость. Среди ограничений – заметная масса, более высокая стоимость по сравнению со сталью и алюминием, а также потемнение поверхности на воздухе. Для большинства задач потемнение не критично, но при декоративном применении его учитывают заранее.
Лента и ближайшие аналоги по форме
Плоский медный прокат делится по толщине, ширине и назначению. Чёткие границы между «лентой», «полосой», «шиной» и «фольгой» заданы разными стандартами, поэтому при заказе важно сверять документ, по которому изготовлена продукция.
Лента и полоса
Лента поставляется в рулоне и характеризуется малой толщиной. Полоса, как правило, мерная и толще. Если задача требует жёсткого плоского элемента, смотрите полосу медную.
Лента и шина
Шины для электротехнических целей описаны в ГОСТ 434-78 вместе с проволокой прямоугольного сечения. Для силовых токопроводов используется шина медная, лента же чаще работает как гибкий, экранирующий или формуемый элемент.
Лента и фольга
Фольга тоньше ленты и применяется там, где нужен минимальный вес и гибкость, например в экранах. Тонкий прокат для таких задач представлен в разделе фольга медная.
Лента медная и латунная
Латунь прочнее и твёрже меди, но уступает ей по электропроводности. Если электрические свойства не главное, рассмотрите ленту латунную.
Сравнение по материалу
Выбор между медью и другими металлами для плоского проката обычно сводится к балансу проводимости, прочности, массы и стоимости. В таблице даны качественные сравнения без числовых значений: точные показатели зависят от марки и состояния поставки.
| Материал | Электро- и теплопроводность | Прочность и твёрдость | Типичное применение ленты |
|---|---|---|---|
| Медь (ГОСТ 859-2014) | Высокая | Умеренная, растёт при нагартовке | Токопроводящие элементы, экраны, теплообмен, заземление |
| Латунь (марки по ГОСТ 15527-2004) | Ниже, чем у меди | Выше, чем у отожжённой меди | Контакты и пружинящие детали, фурнитура, декор |
| Бронза | Ниже, чем у меди; зависит от состава | Высокая упругость и износостойкость у ряда марок | Пружинные контакты, антифрикционные узлы |
| Алюминий (марки по ГОСТ 4784-2019) | Ниже меди при равном сечении, но материал легче | Ниже, чем у меди | Лёгкие токоведущие и теплоотводящие элементы, см. ленту алюминиевую |
| Сталь | Низкая | Высокая | Конструкционные и упаковочные задачи, где проводимость не нужна |
Общий обзор позиций из меди и её сплавов собран в разделе медный прокат.
2. Нормативная база
Для медной ленты применяется небольшой набор стандартов: один описывает саму продукцию, другой – марки меди, третий регулирует приёмку и упаковку. Ниже перечислены действующие документы из проверенного перечня с кратким описанием сути. Если партия изготовлена по технических условиям производителя (ТУ), номер ТУ указывается в сертификате качества.
ГОСТ 1173-2006
«Фольга, ленты, листы и плиты медные. Технические условия». Основной документ на ленту: устанавливает технические требования, состояния поставки, правила приёмки и методы контроля.
ГОСТ 859-2014
«Медь. Марки». Определяет обозначения марок меди и их состав по примесям. По этому документу расшифровываются М0, М1, М2, М3 и индексы «б» и «р».
ГОСТ 434-78
«Проволока прямоугольного сечения и шины медные для электротехнических целей. Технические условия». Относится к смежной продукции, шинам и прямоугольной проволоке, и помогает правильно различать их с лентой.
ГОСТ 7566-2018
«Металлопродукция. Правила приемки, маркировка, упаковка, транспортирование и хранение». Общие правила для партии: маркировка, упаковка в рулоны и условия хранения.
Для сравнения материалов может понадобиться ГОСТ 15527-2004 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» и ГОСТ 4784-2019 «Алюминий и сплавы алюминиевые деформируемые. Марки». Они определяют марки латуни и алюминия, а не сами ленты.
Важно. Прежняя редакция ГОСТ 859-2001 отменена, действует ГОСТ 859-2014. Для ленты прежний ГОСТ 495-92 заменён ГОСТ 1173-2006. В документации и техзаданиях следует ссылаться на действующие редакции, иначе возможны расхождения при приёмке.
Конкретные значения допусков по толщине и ширине, механические свойства для каждого состояния поставки и перечень марок для ленты в этой статье не приводятся: они берутся из текста ГОСТ 1173-2006. Менеджер подскажет, какой пункт стандарта относится к вашему заказу.
3. Виды и классификация
Медную ленту классифицируют по нескольким признакам: состоянию материала, точности изготовления, состоянию поверхности и назначению. В заказе эти признаки указываются вместе с маркой и размерами.
По состоянию материала
Мягкая (отожжённая) лента пластична и подходит для гибки и штамповки. Твёрдая (нагартованная) прочнее и упруже. Обозначения состояний и их перечень – в ГОСТ 1173-2006.
По точности и размерам
Стандарт нормирует предельные отклонения по толщине и ширине. Для штамповки и автоматических линий выбирают ленту с более жёсткими допусками, для общих работ достаточно обычных.
По поверхности и покрытию
Ленту поставляют с чистой металлической поверхностью. Дополнительные покрытия, например лужение для пайки, оговариваются отдельно и в стандарте на ленту не описаны. Возможность таких вариантов уточняйте у менеджера.
По назначению
Электротехническая, теплообменная, экранирующая и общего назначения. От назначения зависит выбор марки меди и состояния поставки.
Какое состояние поставки подходит для задачи
| Состояние | Особенности | Где применимо |
|---|---|---|
| Мягкое (отожжённое) | Высокая пластичность, невысокая прочность, хорошая вытяжка и гибка | Штамповка, формовка, обмотки и экраны сложной формы, гибкие связи |
| Твёрдое (нагартованное) | Выше прочность и упругость, хуже гибка без трещин по линии изгиба | Контакты, пружинящие элементы, плоские детали, сохраняющие форму |
| Промежуточные состояния | Компромисс между прочностью и пластичностью; перечень по ГОСТ 1173-2006 | Детали с ограниченной гибкой, требующие стабильной формы |
Нагартовка возникает при холодной прокатке: кристаллическая решётка искажается, и металл упрочняется. Возврат пластичности даёт отжиг. Поэтому при гибке по малому радиусу или глубокой вытяжке выбирают мягкую ленту, а для деталей, которые должны пружинить, твёрдую.
4. Марки и материалы
Марки меди приведены в ГОСТ 859-2014. Цифра в обозначении отражает чистоту: меньшее число соответствует более чистой меди с меньшим допустимым содержанием примесей. Буквенные индексы указывают на способ раскисления: «б» обозначает бескислородную медь, «р» раскисленную. Конкретные пределы по примесям берутся из стандарта, поэтому здесь они не приводятся.
| Марка | Документ на марку | Особенности | Применение |
|---|---|---|---|
| М0 | ГОСТ 859-2014 | Высокая чистота меди, меньше примесей | Токопроводящие элементы с повышенными требованиями к проводимости |
| М1 | ГОСТ 859-2014 | Универсальная медь для электро- и теплотехники | Электротехника, шины, экраны, теплообменные узлы |
| М2 | ГОСТ 859-2014 | Допустимое содержание примесей выше, чем у М1 | Общая техника, прокладки, теплообмен, неответственные токоведущие детали |
| М3 | ГОСТ 859-2014 | Допустимое содержание примесей выше, чем у М2 | Задачи без жёстких требований к проводимости, общая техника |
| Индекс «б» (например М1б) | ГОСТ 859-2014 | Бескислородная медь | Пайка и отжиг в защитной или водородсодержащей атмосфере, вакуумная техника |
| Индекс «р» (например М1р) | ГОСТ 859-2014 | Раскисленная медь | Детали, подвергаемые газовой сварке и пайке |
Марка М1. Для электротехнических задач в запросах чаще других встречается марка М1. Она сочетает высокую проводимость, технологичность и приемлемую стоимость. Допустимость марки для ленты, а также наличие нужного состояния поставки в вашем сортаменте проверяются по ГОСТ 1173-2006 и сертификату партии.
Почему важны индексы «б» и «р»
Кислородсодержащая медь при нагреве в водородсодержащей атмосфере может охрупчиваться: это явление называют водородной болезнью. Если после закупки ленту предстоит паять или отжигать в таких условиях, заранее выбирают бескислородную или раскисленную медь. Для обычной гибки и штамповки при комнатной температуре такое ограничение не имеет значения.
Если рабочая среда агрессивна или нужна повышенная твёрдость при сохранении формуемости, рассматривают латунь по ГОСТ 15527-2004 (см. латунную ленту) или бронзу. Диапазоны рабочих температур для конкретной марки и состояния нормативными документами на ленту не устанавливаются, поэтому их следует уточнять у менеджера и производителя, а не принимать «по аналогии».
5. Типоразмеры и сортамент
Размеры медной ленты определяются толщиной, шириной и формой поставки. Ряды толщин и ширин, а также допустимые отклонения приведены в ГОСТ 1173-2006. В этой статье числовой сортамент намеренно не воспроизводится: ряды размеров нужно брать из текста действующего стандарта или уточнять у менеджера, чтобы исключить ошибки в заказе.
| Параметр | Что указывается в заказе | На что влияет |
|---|---|---|
| Толщина | Номинальное значение в мм и класс точности | Масса погонного метра, жёсткость, глубина допустимой вытяжки |
| Ширина | Номинальное значение в мм и допуск | Масса, раскрой, необходимость роспуска рулона |
| Состояние поставки | Мягкое, твёрдое или другое по ГОСТ 1173-2006 | Гибка, штамповка, упругость готовой детали |
| Марка меди | Например М1, М1б | Электропроводность, паяемость, поведение при отжиге |
| Форма поставки | Рулон или моток, масса места | Удобство подачи на линию, потери на торцах рулона |
| Нормативный документ | ГОСТ 1173-2006 или ТУ с номером | Приёмка и сравнимость с чертежом |
Как читать обозначение
В условном обозначении ленты последовательно указывают способ изготовления, состояние, точность, размеры, марку меди и номер стандарта. Порядок записи и условные коды приведены в ГОСТ 1173-2006, поэтому обозначение в спецификации лучше составлять по тексту стандарта или совместно с менеджером, чтобы избежать расхождений между заказом и сертификатом.
Если нужен более жёсткий плоский элемент, подходящий размер иногда проще найти среди полос медных, а для задач с поставкой лентой в рулонах и под резку перейдите в раздел лента медная. Роспуск рулона на более узкие полосы и резка на мерные длины возможны: допустимые ширины и минимальные партии уточняйте до оформления заказа.
Практический совет. Для первого заказа подготовьте чертёж или эскиз детали, назначение изделия, марку, состояние поставки и годовую потребность. По этим данным менеджер подберёт ближайший стандартный размер и сообщит, что доступно в наличии или под заказ.
6. Применение в отраслях
Медная лента применяется там, где сочетаются электро- или теплопроводность и формуемость. Условия эксплуатации и допустимые нагрузки определяются проектной документацией, поэтому подбор марки и состояния поставки выполняют под конкретную задачу.
Электротехника и энергетика
Токоведущие элементы, гибкие шунты, контакты, ленточные обмотки трансформаторов и реакторов, заземляющие проводники. Для таких задач выбирают марки М0 и М1.
Электроника и приборостроение
Экранирующие кожухи и ленты, выводные рамки и контактные пластины. Тонкая лента позволяет штамповать мелкие детали, а паяемость упрощает монтаж.
Машиностроение
Уплотнительные и демпфирующие прокладки, заготовки для штамповки, пластинчатые детали теплообменников, элементы электрооборудования станков и приводов.
Строительство
Заземляющие и молниезащитные элементы, гидроизоляционные и отделочные детали, кровельные и фасадные элементы из меди, декоративная отделка.
Химия и теплообмен
Элементы теплообменных аппаратов и змеевиков, прокладки для оборудования, где важна теплопроводность и устойчивость меди к ряду сред. Пригодность для конкретной среды проверяют по справочным данным.
Нефтегаз и промышленные объекты
Заземляющие, экранирующие и токоотводящие элементы на объектах, где важны проводимость и стойкость к атмосферной коррозии. Требования к материалу задаёт проект.
Для задач со сложной формой, где нужна более высокая прочность, часто сравнивают медную ленту с латунной и алюминиевой (лента алюминиевая): последняя применяется там, где важна масса. Для тонких экранов и фольгированных деталей смотрите медную фольгу.
7. Как выбрать ленту под задачу
Выбор делают последовательно: сначала определяют условия работы детали, затем температуру и среду, затем требуемую точность и состояние поставки и в конце подбирают типоразмер и объём партии.
Шаг 1. Нагрузка и давление
Определите, какие механические нагрузки действуют на деталь: растяжение, изгиб, вибрация, давление в теплообменном узле. Для деталей под нагрузкой и пружинящих элементов подходит твёрдая лента или более прочный сплав, для деталей, которые гнут и штампуют, мягкая лента. Если нагрузки значительны, сравните с латунью или бронзой.
Шаг 2. Температура и среда
Температурный режим и среда определяют, будет ли лента окисляться, как она поведёт себя при пайке и отжиге. Для работы или нагрева в водородсодержащей атмосфере выбирают бескислородную медь с индексом «б». Допустимые температуры нормативом на ленту не заданы: их запрашивают у производителя или менеджера для конкретной марки и состояния поставки.
Шаг 3. Точность и состояние поставки
Для автоматической штамповки и подачи в линию нужна лента с жёсткими допусками по толщине и ширине, иначе возможны брак и поломка инструмента. Для общих работ допустима стандартная точность. Состояние поставки выбирают по технологии: мягкая лента для вытяжки и гибки, твёрдая для упругих деталей.
Шаг 4. Типоразмер и объём
Подберите толщину и ширину по чертежу, учитывая ширину раскроя и технологические отходы. Для серийной штамповки заранее обсудите вес рулона и форму поставки (рулон или моток), чтобы лента подходила к размотчику. Партию рассчитывают с запасом на обрезь, о котором рассказано в следующем разделе.
Не уверены в выборе? Позвоните или напишите менеджеру: достаточно назвать назначение детали, размеры и объём. Подбор марки и состояния поставки занимает немного времени, а ошибка в марке или допуске обходится дороже. Наличие нужной позиции уточняется индивидуально: в наличии или под заказ.
Если сомневаетесь, нужна ли именно лента, посмотрите смежные разделы каталога: медный прокат содержит листы, шины, прутки и проволоку, а при необходимости силовых токопроводов подойдёт шина медная.
8. Расчёт веса и количества
Массу погонного метра плоской ленты считают по геометрии сечения и плотности металла. Плотность меди принимают ориентировочно равной 8,93 г/см³. Точное значение для марки можно уточнить в справочной литературе, а расчёт по номинальным размерам даёт оценку без учёта допусков.
m = s × b × ρ / 1000
m – масса 1 п.м., кг; s – толщина, мм; b – ширина, мм; ρ – плотность меди, г/см³ (ориентировочно 8,93)
Количество метров в 1 кг: n = 1 / m
Пример расчёта. Условная лента толщиной 0,5 мм и шириной 100 мм (это иллюстрация формулы, а не размер из стандарта).
Масса 1 п.м.: 0,5 × 100 × 8,93 / 1000 = 0,4465 кг.
Метров в 1 кг: 1 / 0,4465 ≈ 2,24 м.
Для 120 м ленты: 120 × 0,4465 = 53,58 кг.
Запас на обрезь. К расчётной массе добавляют 3-5% на обрезь кромок, отходы на торцах рулона и технологические потери. Для примера выше: 53,58 кг × 1,03-1,05 = примерно 55,2-56,3 кг. При сложном раскрое и небольших деталях запас может быть больше, а фактическая масса рулона отличается из-за допусков по толщине и ширине.
Для расчёта длины рулона известной массы разделите массу на значение m. Например, при массе рулона 20 кг и m = 0,4465 кг/м получится около 44,8 м. Реальные масса и длина указываются в товарно-сопроводительных документах партии.
Часто задаваемые вопросы
Чем медная лента отличается от медной шины и полосы?
Лента – это тонкий плоский холоднокатаный прокат, который поставляется в рулонах или мотках и описывается ГОСТ 1173-2006. Шины и проволока прямоугольного сечения для электротехники описаны в ГОСТ 434-78 и поставляются, как правило, мерными отрезками или бухтами. Точные границы по толщине и ширине зависят от стандарта и технических условий производителя, поэтому конкретное изделие лучше сверить с менеджером по сечению и назначению.
Какую марку меди выбрать для электротехнических задач?
Для токопроводящих элементов обычно выбирают медь марок М0 и М1, а при повышенных требованиях к чистоте и пайке в защитной атмосфере рассматривают бескислородную медь с индексом «б». Марки меди приведены в ГОСТ 859-2014. Допустимые для ленты марки определяет ГОСТ 1173-2006, а фактическая марка партии подтверждается сертификатом.
Чем мягкая лента отличается от твёрдой?
Мягкая лента прошла отжиг: она пластична, хорошо гнётся и штампуется, но имеет меньшую прочность. Твёрдая лента нагартована холодной деформацией: она прочнее и упруже, но хуже переносит глубокую формовку. Полный перечень состояний поставки приведён в ГОСТ 1173-2006, а подходящее состояние зависит от операции, для которой лента закупается.
Можно ли использовать б/у медную ленту?
Для неответственных задач, например для декоративных работ, это возможно. Для электротехники, теплообмена и других ответственных применений б/у материал не рекомендуется: у него нет сертификата, неизвестны марка и состав, возможны окисление, наклёп и скрытые повреждения. Для таких задач берут новую ленту с документами на партию.
Какие документы сопровождают партию медной ленты?
Партию сопровождает документ о качестве (сертификат или паспорт) с указанием марки, размеров, состояния поставки, номера партии и стандарта, по которому изготовлена продукция. Правила приёмки, маркировки, упаковки и транспортирования металлопродукции изложены в ГОСТ 7566-2018. Комплект документов для конкретной партии уточняйте у менеджера.
Можно ли заказать резку медной ленты в размер?
Роспуск ленты на более узкие полосы и резка на мерные длины обычно возможны, но допустимые ширины и минимальные партии зависят от исходного рулона. Возможности по резке под ваш размер уточняйте у менеджера до оформления заказа.
Глоссарий
