1. Что такое торосферическое днище и чем отличается от аналогов

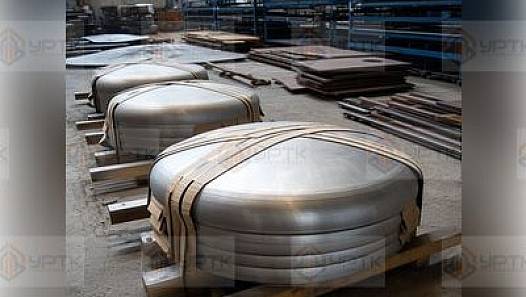

Определение. Торосферическое днище (в отечественной практике его часто называют коробовым) – это выпуклое донное или крышечное элемент сосуда или аппарата, поверхность которого образована сочетанием сферического сегмента в центральной части и торового перехода по периметру, плавно сопрягающегося с цилиндрической отбортовкой. Такая геометрия занимает промежуточное положение между полусферическим и плоским днищем по расходу металла и трудоёмкости штамповки.
Днища этого типа применяются как крышки и доньеья сварных цилиндрических сосудов, ёмкостей, теплообменников и резервуаров, работающих под внутренним избыточным давлением или без него. Изготавливаются методом штамповки из листовой заготовки на прессах или методом вальцовки с последующей отбортовкой борта под сварку с обечайкой. Материал – листовой прокат, в том числе нержавеющая сталь, что определяет коррозионную стойкость готового изделия в агрессивных средах пищевой, химической и нефтегазовой отраслей.
Термин «торосферическое» пришёл из английского torispherical – так международные стандарты обозначают форму, где радиус купола примерно равен диаметру обечайки, а радиус торового перехода составляет меньшую долю диаметра. В российской технической документации ту же геометрию нередко называют коробовым днищем.
Сравнение с ближайшими типами днищ
Эллиптическое днище
Поверхность вращения эллипса, высота выпуклой части обычно составляет четверть диаметра. Более равномерно распределяет напряжения при высоком давлении, но сложнее в штамповке. Подробнее – раздел днище эллиптическое.
Полусферическое днище
Половина сферы того же диаметра, что и обечайка. Оптимально по расходу металла на единицу прочности, но требует более сложной оснастки и применяется на сосудах высокого давления.
Плоское днище
Плоский диск с отбортовкой или без неё. Минимальная стоимость изготовления, но ограниченная несущая способность при внутреннем давлении – применяется на ёмкостях низкого давления. Смотрите днище плоское.
Коническое днище
Форма усечённого конуса, применяется как переходной или разгрузочный элемент бункеров, силосов и резервуаров с самотёчной выгрузкой продукта. Подробнее – днище коническое.
Выбор конкретной формы днища определяется рабочим давлением сосуда, требованиями к объёму и технологичностью изготовления на конкретном производстве. Торосферическое днище часто рассматривают как компромиссный вариант, когда эллиптическая форма избыточна по стоимости, а плоская не проходит по расчёту на прочность.
2. Нормативная база
Изготовление и приёмка сварных сосудов и аппаратов, а также днищ к ним регулируются комплексом нормативных документов. Ниже – документы, на которые ориентируются при проектировании и заказе торосферических днищ и смежных с ними элементов из нержавеющей стали.
ГОСТ 6533-78
«Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры». Основной документ для эллиптических днищ, используется как ориентир при сравнении геометрии и для унификации присоединительных размеров под ту же обечайку.
Отраслевые нормали на сосуды и аппараты
Форма, размеры и порядок расчёта торосферических (коробовых) днищ для сварных сосудов и аппаратов регламентируются отраслевыми нормативными документами на сосуды и аппараты стальные сварные. Точный номер и год редакции применимого документа уточняйте у менеджера или в проектной документации на конкретный сосуд.
ГОСТ 5632-2014
«Нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки». Определяет химический состав и обозначения марок нержавеющей стали, из листа которых изготавливаются днища.
Правила промышленной безопасности
Для сосудов, работающих под избыточным давлением, дополнительно применяются требования технических регламентов и правил промышленной безопасности к оборудованию, работающему под давлением – они определяют порядок расчёта на прочность, контроля сварных швов и оформления паспорта изделия.
Перед заказом партии днищ рекомендуется зафиксировать в спецификации не только диаметр и толщину, но и нормативный документ, по которому должно быть выполнено изделие, а также требуемую марку стали и вид термообработки заготовки, если она предусмотрена проектом.
3. Виды и классификация
Торосферические днища различаются по способу присоединения к обечайке, наличию борта и способу изготовления заготовки.
| Признак классификации | Исполнение | Где применяется |
|---|---|---|
| Наличие цилиндрической отбортовки | Отбортованное (с прямым бортом под стыковую сварку) | Сварные сосуды и ёмкости, где нужен ровный стык с обечайкой одинакового диаметра |
| Наличие цилиндрической отбортовки | Неотбортованное (плоский срез по контуру) | Крышки люков, разъёмные соединения через фланец |
| Способ изготовления | Штампованное из листа за один переход | Серийное производство типовых диаметров |
| Способ изготовления | Вальцованное с ручной доводкой купола | Крупногабаритные и нестандартные диаметры, малые партии |
| Дополнительная обработка | С отверстием под люк-лаз или штуцер | Ёмкости с внутренним обслуживанием, теплообменники |
| Дополнительная обработка | Гладкое, без отверстий | Стандартные заглушки и днища технологических сосудов |
Для присоединения торосферического днища к трубопроводной обвязке или люку часто используют фланцевые соединения – при подборе ответных деталей смотрите раздел фланцы. Готовое днище затем сваривается с цилиндрической обечайкой в единый корпус сосуда.
4. Марки и материалы
Наиболее ходовая марка. Для большинства промышленных сосудов общего назначения из нержавеющей стали применяется хромоникелевая аустенитная сталь 08Х18Н10Т (аналог по составу – AISI 321) или её безтитановая версия 08Х18Н10 (аналог AISI 304). Она сочетает приемлемую коррозионную стойкость в водных, пищевых и слабоагрессивных средах с хорошей свариваемостью и доступностью листового проката.
| Марка стали | Нормативный документ на марку | Рабочая среда / особенность | Типовое применение |
|---|---|---|---|
| 08Х18Н10, 08Х18Н10Т | ГОСТ 5632-2014 | Пресная вода, пищевые продукты, слабоагрессивные растворы | Ёмкости пищевой и молочной промышленности, водоподготовка |
| 12Х18Н10Т | ГОСТ 5632-2014 | Стабилизирована титаном, устойчива к межкристаллитной коррозии после сварки | Сосуды химической промышленности, теплообменники |
| 10Х17Н13М2 (аналог AISI 316) | ГОСТ 5632-2014 | Повышенная стойкость к хлоридам за счёт легирования молибденом | Морская и прибрежная инфраструктура, агрессивные технологические среды |
| 08Х22Н6Т (дуплексного класса) | ГОСТ 5632-2014 | Повышенная прочность и стойкость к точечной коррозии | Ёмкости с растворами солей, оборудование нефтегазовой отрасли |
Точные диапазоны рабочих температур и давлений для каждой марки определяются проектным расчётом сосуда и не устанавливаются напрямую ГОСТ 5632-2014 – стандарт нормирует только химический состав и механические свойства проката. Подбор марки под конкретную среду и температуру уточняйте у технолога или менеджера по проекту. Листовой прокат под изготовление днищ смотрите в разделе лист нержавеющий, а общий обзор нержавеющего сортамента – в разделе нержавеющий металлопрокат.
5. Типоразмеры и сортамент
Типоразмер торосферического днища задаётся условным диаметром (соответствует внутреннему диаметру присоединяемой обечайки), толщиной стенки заготовки и высотой выпуклой части с учётом борта. Диаметры кратны стандартному ряду диаметров цилиндрических обечаек и подбираются под конкретный проект сосуда.
| Условный диаметр Dy, мм | Диапазон толщин заготовки | Тип отбортовки | Примечание |
|---|---|---|---|
| 400-800 | по проекту | с отбортовкой и без | малые ёмкости, лабораторное и пилотное оборудование |
| 1000-1600 | по проекту | с отбортовкой | ходовой диапазон для технологических сосудов |
| 1800-2400 | по проекту | с отбортовкой | резервуары и реакторы среднего объёма |
| 2600 и более | по проекту | с отбортовкой | крупногабаритные аппараты, изготовление под заказ |
Важно. Точные значения толщины стенки, высоты борта, радиусов кривизны купола и торового перехода, а также массы конкретного типоразмера нормируются соответствующим нормативным документом на сосуды и аппараты и техническим заданием заказчика. В таблице выше приведён только ориентировочный диапазон диаметров – конкретные числовые параметры уточняйте у менеджера или в чертеже на изделие.
6. Применение в отраслях
Химическая промышленность
Реакторы, ёмкости хранения и смесители для агрессивных сред, где важна коррозионная стойкость нержавеющей стали и герметичность сварного соединения с обечайкой.
Пищевая и молочная промышленность
Технологические ёмкости, варочные котлы и накопительные баки, где марки 08Х18Н10 и 12Х18Н10Т обеспечивают гигиеничность поверхности и совместимость с моющими средствами.
Нефтегазовая отрасль
Сепараторы, ёмкости хранения химреагентов и буферные аппараты на объектах добычи и переработки, где к днищам предъявляются повышенные требования по давлению и стойкости к сероводородсодержащим средам.
Энергетика
Баки-аккумуляторы, деаэраторы и элементы теплообменного оборудования тепловых станций и котельных, где днища работают в цикле нагрева и охлаждения теплоносителя.
Строительство и ЖКХ
Резервуары систем водоснабжения, накопительные ёмкости очистных сооружений и станций водоподготовки, где нержавеющая сталь снижает затраты на антикоррозийную защиту.
Машиностроение
Корпусные элементы специализированного технологического оборудования, ресиверы и баки систем охлаждения промышленных установок.
7. Как выбрать торосферическое днище под задачу
Шаг 1. Определите рабочее давление сосуда
Рабочее и расчётное давление в сосуде задаёт минимальную допустимую толщину стенки днища и предельный диаметр без внутренних усиливающих элементов. Значения берутся из проектного расчёта сосуда, а не подбираются приблизительно.
Шаг 2. Уточните температуру и характер среды
Температура эксплуатации и химический состав рабочей среды определяют выбор марки стали: для нейтральных сред и пищевых продуктов достаточно 08Х18Н10Т, для сред с хлоридами и повышенной агрессивностью рассматривают молибденсодержащие марки.
Шаг 3. Согласуйте точность геометрии и присоединительные размеры
Диаметр борта днища должен точно соответствовать внутреннему диаметру обечайки, с которой оно будет сварено, а также ответным фланцам, если предусмотрен люк-лаз или штуцер. Отклонения по диаметру и овальность заготовки проверяются перед сваркой.
Шаг 4. Подберите типоразмер и оформите спецификацию
После определения давления, среды и присоединительных размеров формируется итоговая спецификация: условный диаметр, толщина, марка стали, вид отбортовки, наличие отверстий и нормативный документ на изготовление.
Рекомендация. Если расчёт сосуда выполняет сторонняя проектная организация, а параметры среды нестандартны – не подбирайте типоразмер самостоятельно по общим таблицам. Согласуйте параметры днища с менеджером и, при необходимости, с технологом поставщика: это снижает риск несовпадения размеров при сборке сосуда.
8. Расчёт веса и количества
Масса торосферического днища зависит от площади развёртки заготовки (она больше площади проекции диаметра из-за выпуклой формы купола и торового перехода), толщины листа и плотности стали.
где M – масса заготовки, кг;
S – площадь развёртки (заготовки) днища, м²;
s – толщина стенки, м;
ρ – плотность стали, кг/м³ (для нержавеющих аустенитных сталей ориентировочно 7900-8000 кг/м³)
Пример расчёта (иллюстративный). Если площадь развёртки заготовки условного диаметра составляет 2,5 м², толщина листа 6 мм (0,006 м), а плотность стали принята 7900 кг/м³, масса заготовки составит: M ≈ 2,5 × 0,006 × 7900 = 118,5 кг. Точная площадь развёртки для конкретного типоразмера с учётом радиусов кривизны купола и торового перехода определяется по чертежу или нормативному документу на изделие, поэтому расчёт носит оценочный характер.
Запас на обрезь и штамповку. При заказе листа под самостоятельную штамповку днища закладывайте технологический запас площади заготовки порядка 3-5% на обрезь по контуру и возможную неравномерность деформации купола при вытяжке. Точный процент зависит от оснастки и толщины листа – уточняйте у технолога производства.
Расчёт количества днищ на партию сосудов выполняется исходя из проектной ведомости оборудования; при заказе листового проката под собственное производство днищ ориентируйтесь на раздел лист нержавеющий для подбора толщины и марки стали.
Часто задаваемые вопросы
Чем торосферическое днище отличается от эллиптического?
Торосферическое (коробовое) днище состоит из сферического сегмента и торового перехода к цилиндрической отбортовке, тогда как эллиптическое днище образовано эллиптической поверхностью вращения по ГОСТ 6533-78. Торосферическая форма технологичнее в изготовлении из листа, эллиптическая обеспечивает более равномерное распределение напряжений при высоком давлении.
Какую марку нержавеющей стали выбрать для пищевого оборудования?
Для пищевых и молочных производств чаще применяют аустенитные стали 08Х18Н10 и 12Х18Н10Т по ГОСТ 5632-2014 – они хорошо полируются, устойчивы к моющим средствам и не влияют на органолептику продукта. Для сред с хлоридами рассматривают молибденсодержащие марки, например 10Х17Н13М2.
Можно ли заказать днище из б/у металла или только новое?
Для несущих элементов сосудов под давлением, как правило, применяется новый листовой прокат с подтверждённым сертификатом качества из-за требований к прослеживаемости материала. Возможность и целесообразность иного варианта для конкретной задачи уточняйте у менеджера.
Как рассчитать массу днища перед заказом?
Ориентировочно масса определяется как произведение площади развёртки заготовки на толщину стенки и плотность стали (около 7900-8000 кг/м³ для нержавеющих марок). Точную массу конкретного типоразмера с учётом радиусов кривизны рассчитывает технолог по чертежу или нормативному документу.
В какие сроки отгружается днище со склада или под заказ?
Ходовые типоразмеры и распространённые марки стали могут отгружаться со склада, менее распространённые позиции изготавливаются под заказ. Точное наличие конкретного диаметра, толщины и марки на дату обращения уточняйте у менеджера.
Нужен ли сертификат качества на днище?
Да, для сосудов, работающих под давлением, сертификат на металл и паспорт изделия обязательны – они подтверждают марку стали, партию плавки и соответствие нормативному документу изготовления.
